13.2 Pulse Interface

Beim Testen und bei der Verifikation des MULTICAL
kann ein Verifikationsadapter vom Typ 66-99-461 verwendet werden, das als Modul 1 platziert wird.
Das Impulsinterface holt alle 7 s serielle Daten vom MULTICAL
in der identischen Auflösung wie das hochauflösende Register des Displays (siehe Abschnitt 12.1) in
hochauflösende Energieimpulse.
Das Impulsinterface muss über Klemme 97-98 von einer externen Stromversorgung mit 5...30 V-DC mit einem
Stromverbrauch von max. 5 mA versorgt werden. Verwenden Sie evtl. die Hilfsversorgung von MULTICAL
Klemmen 97A und 98A.
Die hochauflösenden Energieimpulse werden als Open Collector Signal über Klemme 13-12 gesendet, während ein
interner Pull-Up Widerstand mit 10 kOhm an der externen Impulsversorgung über Klemme 13A angeschlossen
werden kann.

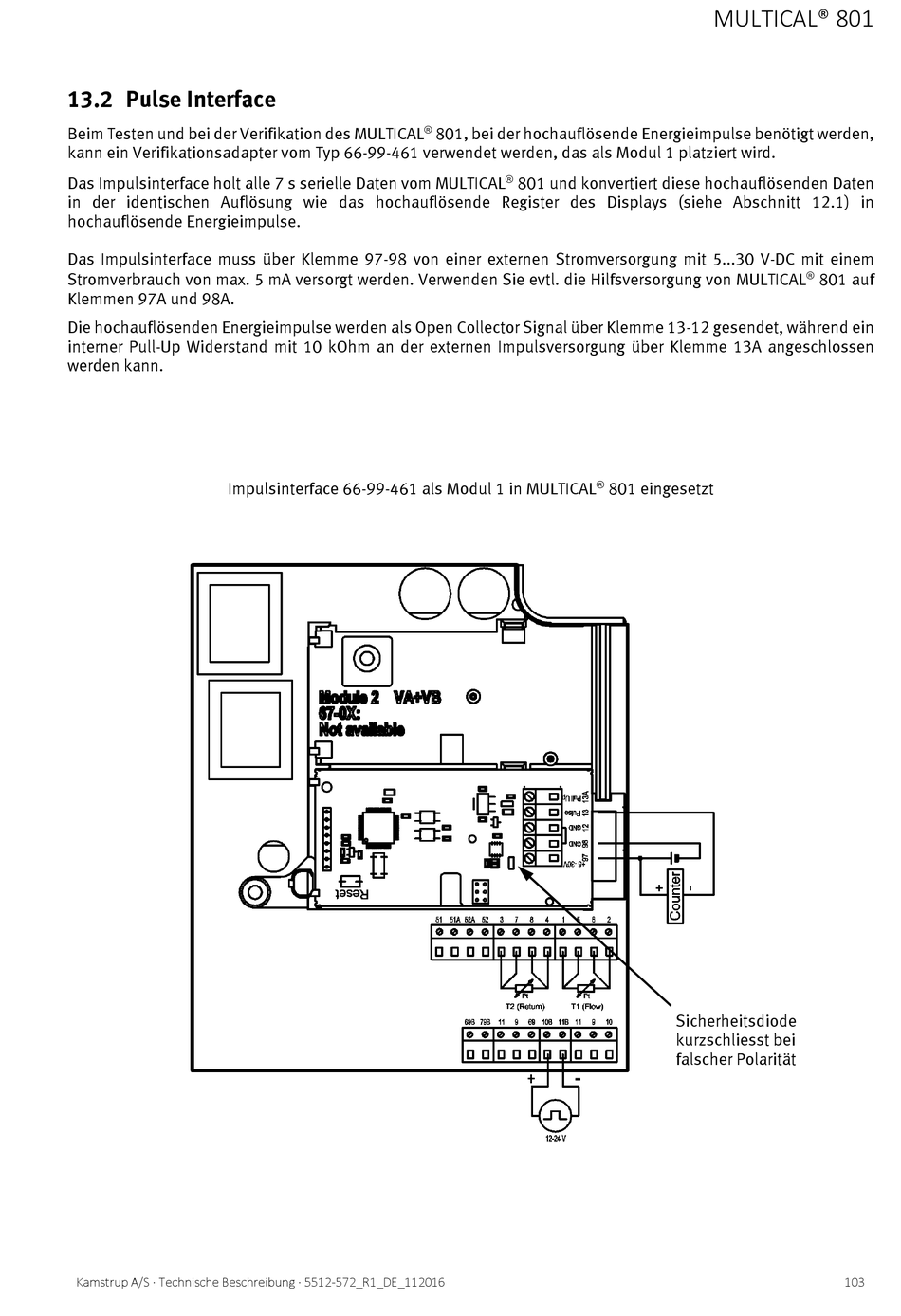

Impulsinterface 66-99-461 als Modul 1 in MULTICAL
Kamstrup A/S ∙ Technische Beschreibung ∙ 5512‐572_R1_DE_112016

801, bei der hochauflösende Energieimpulse benötigt werden,

801 und konvertiert diese hochauflösenden Daten
MULTICAL® 801

801 eingesetzt
Sicherheitsdiode
kurzschliesst bei
falscher Polarität

801 auf
