Montage- und Bedienungsanleitung

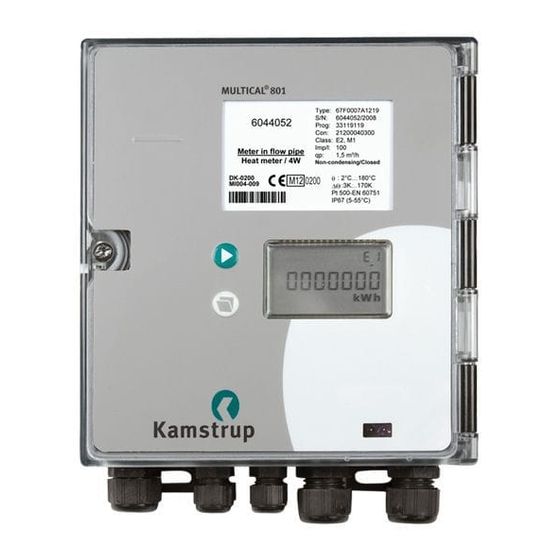

MULTICAL® 801
Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de
Kamstrup Austria GmbH · Handelskai 94 – 96, Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com
Kamstrup A/S · Suisse · Industriestrasse 47 · CH-8152 Glattbrugg · T: +41 43 455 70 50 · info@kamstrup.ch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kamstrup MULTICAL 801

  • Seite 1 Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de Kamstrup Austria GmbH · Handelskai 94 – 96, Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com...
  • Seite 2: Energiemessung

    Frontplatte, erscheint eine neue Anzeige. Die untere Taste wird verwendet, um gespeicherte Werte und Durchschnittswerte aufzurufen. 4 Min. nach der letzten Betätigung der Frontplattentasten kehrt MULTICAL® 801 automatisch zur Anzeige der verbrauchten Energie zurück. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 3 Montageanleitung MULTICAL® 801...
  • Seite 4 An einen MULTICAL® 801, können Durchlusssensoren Typ ULTRAFLOW®, eine elektronische Abtasteinheit, ein Volumengeber mit Reed-Schalterausgang, oder ein Durchlusssensor mit 24 V aktivem Impulsausgang angeschlossen werden. Unabhängig vom Durchlusssensortyp müssen ”Impuls/Liter” von Durchlusssensor und Rechenwerk gleich sein. Austauschbatterie Kamstrup Typ 66-99-619. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 5: Inhaltsverzeichnis

    2 pulsindgange (VA, VB), Typ 67-00-84 GSM/GPRS module (GSM6H), type 67-0Z 8.15 Modulübersicht 8.2 3G GSM/GPRS module 8.16 Einsetzen der Module (GSM8H), type 67-0U Informationscodes ”INFO” 24 8.3 Ethernet/IP module (IP201), type 67-0T Klemmleisten 8.4 M-Bus + Impulseingänge, Typ Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 6: Allgemeines

    Kontrollieren Sie, dass MULTICAL® 801 mit der korrekten Spannung, entweder 230 VAC oder 24 VAC, versorgt wird. Beachten Sie dazu die Kennzeichnung bei den Anschlussklemmen 27 und 28 links unten. MULTICAL® 801 muss nach der Montage mit Plombe und Draht oder einem Verschliessetikett versiegelt werden. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 7: Montage Der Temperaturfühler

    Kugelventile mit eingebautem M10- Stutzen für den kurzen Direktfühler montiert werden. Sie können ebenfalls in Anlagen mit Standard-T-Stücken montiert werden. Kamstrup kann R½ und R¾ Messingnippel liefern, die zu den kurzen Direktfühlern passen. Die Spitze des Temperaturfühlers soll mindestens bis zur Mitte der Strömung reichen.
  • Seite 8: Kurze Direktfühlersätze

    Vor dem Einbau des Durchlusssensors sollte die Anlage durchgespült, und Schutzpfropfen/ Kunststoffmembranen vom Durchlusssensor entfernt werden. Die korrekte Platzierung des Durchlusssensors (Vor- oder Rücklauf) geht aus dem Etikett auf der Vorderseite von MULTICAL® 801 hervor. Die Durchlussrichtung ist durch den Pfeil auf dem Durchlusssensor angegeben. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 9: Einbau Von Verschraubungen, Und Kurzen Im Ultraflow® Durchlusssensor Eingebauten Direktfühlern

    MULTICAL® 801 Einbau von Verschraubungen, und kurzen im ULTRAFLOW® Durchlusssensor eingebauten Direktfühlern Der kurze Direktfühlersatz von Kamstrup darf nur in PN16 Installationen verwendet werden, während der beim ULTRAFLOW® Durchlusssensor mitgelieferte Blindstopfen in sowohl PN16 als auch PN25 Installationen verwendet werden darf.
  • Seite 10 Auslauf des Zählers) beim ULTRAFLOW® mindestens 1,5 bar bei q mindestens 2,5 bar bei q sein. Dies gilt für Temperaturen bis zu ca. 80 °C. ULTRAFLOW® darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt werden. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 11: Ultraflow® ≤ Dn125

    Bei der Installation in feuchter Umgebung muss ULTRAFLOW®, wie unten gezeigt, 45° um die Rohrachse gedreht werden. Falls Kondensbildung 45° vorauszusehen ist, z.B. in Kühlanlagen, muss die kondenssichere Ausgabe von ULTRAFLOW® verwendet werden. Montage von ULTRAFLOW® 54 ≥ DN150 Siehe Installationsanleitung Nr. 5512-888. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 12: Montage Des Rechenwerks

    33119119 Con: 21200040300 Class: E2, M1 Imp/l: Meter in flow pipe 1,5 m³/h Heat meter / 4W Non-condensing/Closed DK-0200 θ : 2°C…180°C MI004-009 ∆Θ :3K…170K Pt 500-EN 60751 IP67 (5-55°C) MULTICAL® MULTICAL® 801 Einbaumaße 80,5 104,5 Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 13: Spannungsversorgung

    Spannungsmessung nicht feststellbar. Die Batterie kann und darf nicht aufgeladen und darf nicht kurzgeschlossen werden. Gebrauchte Batterien müssen ordnungsgemäss entsorgt werden, z.B. bei Kamstrup A/S. Funktionskontrolle Nach der Installation des gesamten Energiezählers ist eine Funktionskontrolle durchzuführen. Öffnen Sie Thermostaten und Ventile der Anlage, um eine Wasserdurchströmung herzustellen.
  • Seite 14: Elektrischer Anschluss

    Vor- oder in Vorlauf in Vorlauf Rücklauf V2 11–9–69 Durchlusssensor Durchlusssensor in Rücklauf in Rücklauf T3 51–51A– Evtl. Behälter/ Bezugsfühler 52A–52 Wärme-austaus- (grau) chertemp. Durchlusssensoren von anderen Fabrikaten werden normalerweise an Klemmen 10B und 11B angeschlossen. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 15: Anschlussbeispiele

    Dies ermöglicht bis zu 100 m Kabellänge zwischen Durchlusssensor und Rechenwerk. Wärmeenergie Kälteenergie Gleiche DΘ Polarität E2 = V2 (T1-T2)k E1 = V1 (T1-T2)k Verschiedene DΘ Polarität E2 = V2 (T1-T2)k E3 = V1 (T2-T1)k Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 16 E + H Promag MULTICAL® 801 an Klemmen 24 und 25 wird Hilfsspannung von Klemmen 97A und 98A hinzugefügt, bevor das Signal dem galvanisch getrennten Durchlusssensoreingang angeschlossen wird. Dies ermöglicht bis zu 100 m Kabellänge zwischen Durchlusssensor und Rechenwerk. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 17: Datenmodule

    The module has no built-in security and must, therefore, always be used in connection with a irewall or NAT. Further details appear from the data sheet (DK: 5810541, GB: 5810542, DE: 5810543, SE: 5810544) . Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 18: M-Bus + Impulseingänge, Typ

    Anschlussstecker für Zusatzantenne lieferbar. Für weitere Auskünfte über Funk verweisen wir auf Technical Descripion of Radio 55 - Die Impulsausgänge dieses Moduls sind mit den früher beschriebenen 680K 11K2 identisch. 0.1 µ 11K2 680K 11K2 0.1 µ 11K2 Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 19: Prog. Datenlogger + Rtc

    Wireless M-Bus + Impulseingänge, Typ 67-00-30 /67-00-31/67-00-35/67-00-38 Das Funkmodul ist für die Anwendung in den handbedienten Wireless M-Bus Reader Systemen von Kamstrup A/S über gebührenfreie Funkfrequenz (868 MHz) vorgesehen. Das Modul erfüllt die C-Mode Speziikationen von EN13757-4 und kann somit in andere Systeme, die die drahtlose M-Bus C-Mode Kommunikation anwenden, eingesetzt werden.
  • Seite 20: Typ

    BACnet® Controller. The two pulse inputs allow connection and reading of two additional meters for e.g. water and electricity with pulse output. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 21: Modbus Rs485 Rtu

    8.14 High Power Radio Router + 2 pulsindgange (VA, VB), Typ 67-00-84 Das High Power FunkRouter-Modul hat eingebaute Routerfunktion und ist somit auf den Einsatz in einem Kamstrup Funknetzwerk, wo die ausgelesenen Daten automatisch über die Netzwerkeinheit RF Concentrator an die Systemsoftware übertragen werden, optimiert.
  • Seite 22: High Power Radio Router

    Metasys N2 (RS-485) + 2 Impulseingänge (VA, VB) 5550-1110 67-00-64 SIOX-Modul (Autodetektion von Baudrate) 5920-193 67-00-66 BACnet MS/TP (B-ASC) RS-485 + 2 Impulseingänge 5550-1240 67-00-67 Modbus RTU + Impulseingänge 5550-1277 67-00-84 High Power Radio Router + Impulseingänge 5550-1221 Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 23: 8.16 Einsetzen Der Module

    Nachrüstung von Datenmodulen erfolgt dadurch, dass man das Modul in den Platinenhalter links im Zähler einsetzt und hiernach leicht drückt, bis es klickt. Die elektrische Verbindung zwischen Modul und Zähler wird mit einer 6-poligen Brücke ausgeführt. Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 24: Informationscodes "Info

    (Luft) 8192 Durchlusssensor V2, Signal zu schwach Nach Reset und 1 Tag (00:00) (Luft) 16384 Durchlusssensor V1, Falsche Nach Reset und 1 Tag (00:00) Duchlussrichtung 32768 Durchlusssensor V2, Falsche Nach Reset und 1 Tag (00:00) Duchlussrichtung Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 25: 10 Klemmleisten

    69 10B 11B 11 + A1 - + A2 - + A3 - + A4 - + V2 - + V1 - 0/4-20 mA Outputs Load: 0-500 ohm Serial DATA Flow Flow KMP Protocol Meter ULTRAFLOW® Meter ULTRAFLOW® Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 26 MULTICAL® 801 Kamstrup A/S • 5512604_D1_DE_03.2016...
  • Seite 27 Bedienungsanleitung Verbrauchte Energie in kWh, Datum letzter Jahresstichtag. MWh oder GJ. Zählerstand Energie- verbrauch am letz ten Jahresstichtag, gefolgt vom vorletz ten Jahresstichtag. Gefolgt von den Aufsummierung Monatsstichtagsdaten. Fernwärmewassermenge. Datum letzter Jahresstichtag. Zählerstand Fern- wärmewassermenge am letzten Jahres stichtag, gefolgt vom vorletzten Jahresstichtag.
  • Seite 28 Rechen werkes. In diesem Beispiel: Einbau im Rücklauf, MWh und 100 imp/l. Gefolgt von der Konigura- tionsnummer und Software- ausgabe des Rechenwerks. Displaysegmente- Test. DDD = 213 (*) DDD = 212 Siehe übrigens interaktive Bedienungsanleitungen auf products.kamstrup.com. Kamstrup A/S • 5512604_D1_DE_03.2016...
