Demontieren Des Dichtrings Und Des Verschleißrings; Demontieren Des Pumpengehäuses Und Laufrads; Ausbauen Der Gleitringdichtung - Grundfos SLV Montage- Und Betriebsanleitung

Befüllen mit Öl
1. Pumpe so drehen, dass sich die Einfüllöffnungen gegenüber-
stehen und nach oben zeigen.

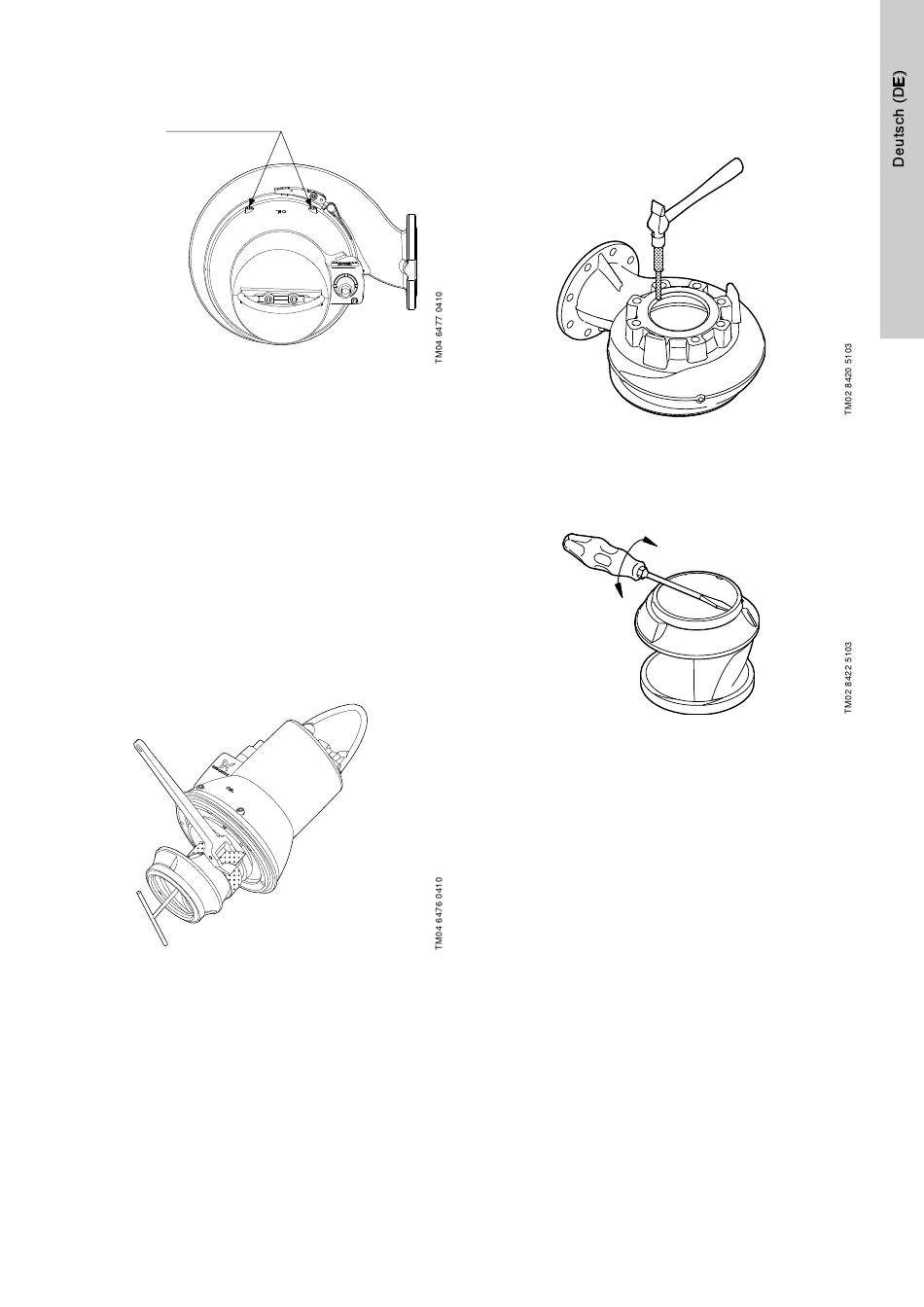

Öleinfüllöffnungen/Ölsperrkammerentlüftung
Abb. 16 Öleinfüllöffnungen
2. Öl in die Ölsperrkammer einfüllen.
Die erforderliche Ölmenge ist dem Abschnitt 10.4 Ölmengen
zu entnehmen.
3. Die Ölsperrkammerschrauben mit neuen Dichtungen
einsetzen und festziehen.
10.2.2 Demontieren des Pumpengehäuses und Laufrads
Die angegebenen Positionsnummern beziehen sich auf die
Seite 569 und 570.
Vorgehensweise
1. Das Spannband (Pos. 92) lösen.
2. Die Schraube (Pos. 92a) mit der Hand herausschrauben.
3. Das Pumpengehäuse (Pos. 50) mit zwei Schraubendrehern
freihebeln, die zwischen dem Mantel und Pumpengehäuse
angesetzt werden.
4. Die Schraube (Pos. 188a) entfernen. Dabei das Laufrad mit
einem Bandschlüssel festhalten.
Abb. 17 Abbauen des Laufrads
5. Das Laufrad (Pos. 49) durch einen leichten Schlag auf die
Kante lösen. Danach das Laufrad abziehen.
6. Die Paßfeder (Pos. 9a) und die Feder für das Laufrad
(Pos. 157) entfernen.
10.2.3 Demontieren des Dichtrings und des Verschleißrings
Vorgehensweise
1. Das Pumpengehäuse auf den Kopf stellen.
2. Den Dichtring (Pos. 46) mit einem Dorn aus dem
Pumpengehäuse herausschlagen.
Abb. 18 Demontieren des Dichtrings
3. Das Pumpengehäuse in dem Bereich reinigen, wo sich der
Dichtring befand.
4. Den Verschleißring (Pos. 49c) mit einem Schraubendreher
heraushebeln.
Abb. 19 Entfernen des Verscheißrings
5. Das Laufrad in dem Bereich reinigen, wo sich der
Verschleißring befand.

10.2.4 Ausbauen der Gleitringdichtung

Vorgehensweise (Pumpe ohne Sensor)
1. Die Schrauben (Pos. 188) entfernen.
2. Die Abdeckung der Ölsperrkammer (Pos. 58) mit Hilfe eines
Abziehers abnehmen.
3. Die Schrauben (Pos. 186) entfernen.
4. Die Gleitringdichtung (Pos. 105) mit Hilfe eines Abziehers
abnehmen.
5. Den O-Ring (Pos. 153b) entnehmen.
Vorgehensweise (Pumpe mit Sensor)
1. Die Schrauben (Pos. 188) entfernen.
2. Die Abdeckung der Ölsperrkammer (Pos. 58) mit Hilfe eines
Abziehers abnehmen.
3. Die Schrauben (Pos. 186) entfernen.
4. Den Halter (Pos. 522) vom Wasser-im-Öl-Sensor (Pos. 521)
entfernen und den Sensor zur Seite drücken.
5. Die Gleitringdichtung (Pos. 105) mit Hilfe eines Abziehers
abnehmen.
6. Den O-Ring (Pos. 153b) entnehmen.
