La quantité de crème utilisée pour chaque
soudure doit être juste suffisante pour couvrir
la trace de la cheville du composant. Un
excès de crême, en se fondant, peut se
répandre dans le circuit et entraîner des
court-circuits.

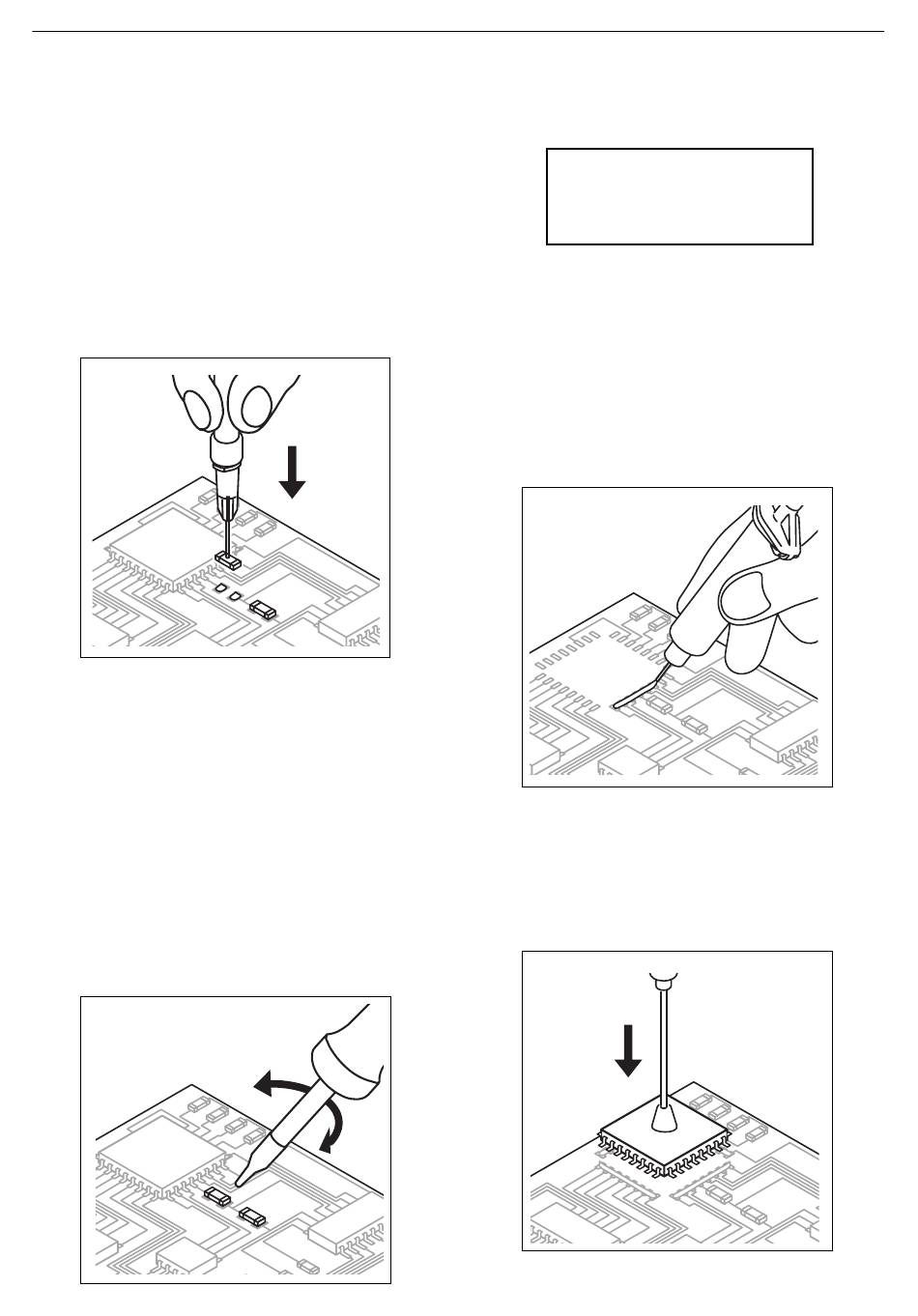

4) Prendre le composant à l'aide un Pick &
Place JBC PK 6060 ou DP 6070, ou bien, en
défaut, avec de fines pinces, le déposer à
sa place dans le circuit et le maintenir sans
bouger.
5) Diriger le jet d'air chaud à 15-20 mm environ
de la cosse du composant. Attendre
quelques secondes jusqu'à ce que le flux
de la patte devienne liquide. Pendant ce
temps, on obtient un préchauffage de la
cosse à 100°C. Approcher le chauffeur à 8-
10 mm environ et l'y maintenir seulement
jusqu'à ce que l'alliage d'étain fonde. Eloigner
immédiatement le chauffeur. Si la zone de la
soudure est surchauffée, il y a une oxydation
qui lui fait obstacle et il y a le risque
d'endommager le composant ou l'adhésif du
cuivre du circuit imprimé.
Procès pour circuits intégrés PLCC, QFP, SO:
1) Température de 350°C, débit d'air 1-7.
SEL T
350ºC
2) Appliquer une crême de soudure (*) sur les
pads du circuit, en formant une ligne
transversal au sens des pistes. Au cours
de cette opération, le dosage doit être
effectué avec le plus grand soin; un excès
de pâte pourrait provoquer des ponts de
soudure entre les broches du composant.
3) Prendre le composant à l'aide un Pick &
Place JBC PK 6060 ou DP 6070, et le
déposer à sa place dans le circuit et le
maintenir sans bouger.
31
FRANÇAIS
AIR SELt
50% 2:00
