jbc Advanced TE 5400 Instruktionshandbuch Seite 21

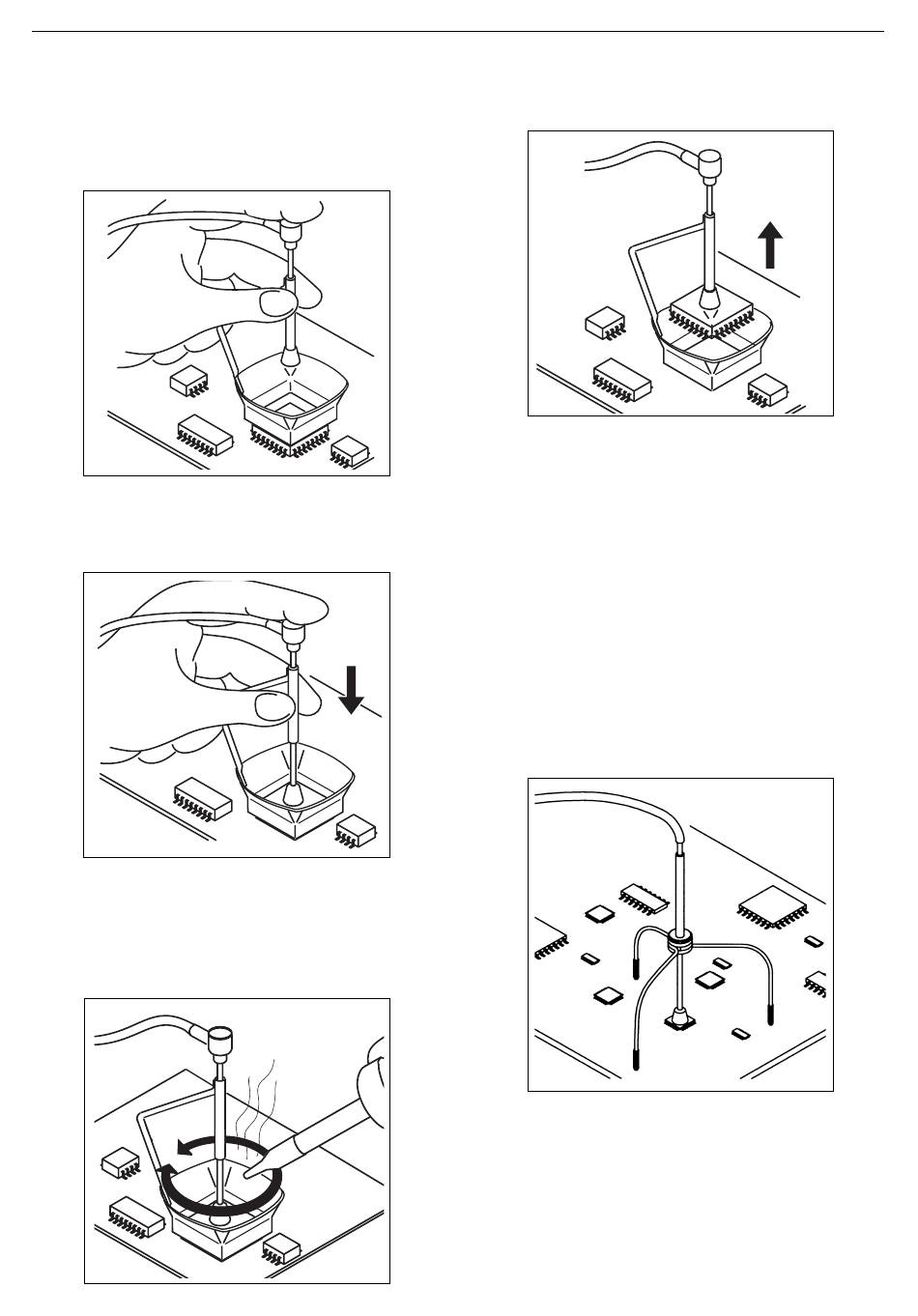

B) Extractor:
- Seleccione el tamaño del extractor en función
del IC a desoldar. Ponga en marcha la bomba
de aspiración mediante el pulsador de
SUCTION.
- C o l o q u e e l e x t r a c t o r y p r e s i o n e l a
ventosa hasta que quede adherida al
componente.
- Mediante el pedal o el pulsador HEAT ponga
en marcha el generador de aire caliente,
dirigiéndolo con un movimiento circular a los
terminales del componente, procurando
repartir el calor de una forma homogénea.
- Cuando la soldadura pase al estado liquido,
el extractor levantará automáticamente el
componente.
Existen como accesorio varios modelos de
protectores y extractores.
L a s m e d i d a s d e t o d o s l o s p r o t e c t o r e s y
extractores se detallan en la página 68 del
manual.
C) Trípode:
Para los componentes pequeños y los que no
se puede utilizar extractor, recomendamos el
uso del trípode 20 Ref. 0932050 según la figura.
Use el trípode 40 Ref. 0932250 para integrados
de mayor tamaño.
21
ESPAÑOL
