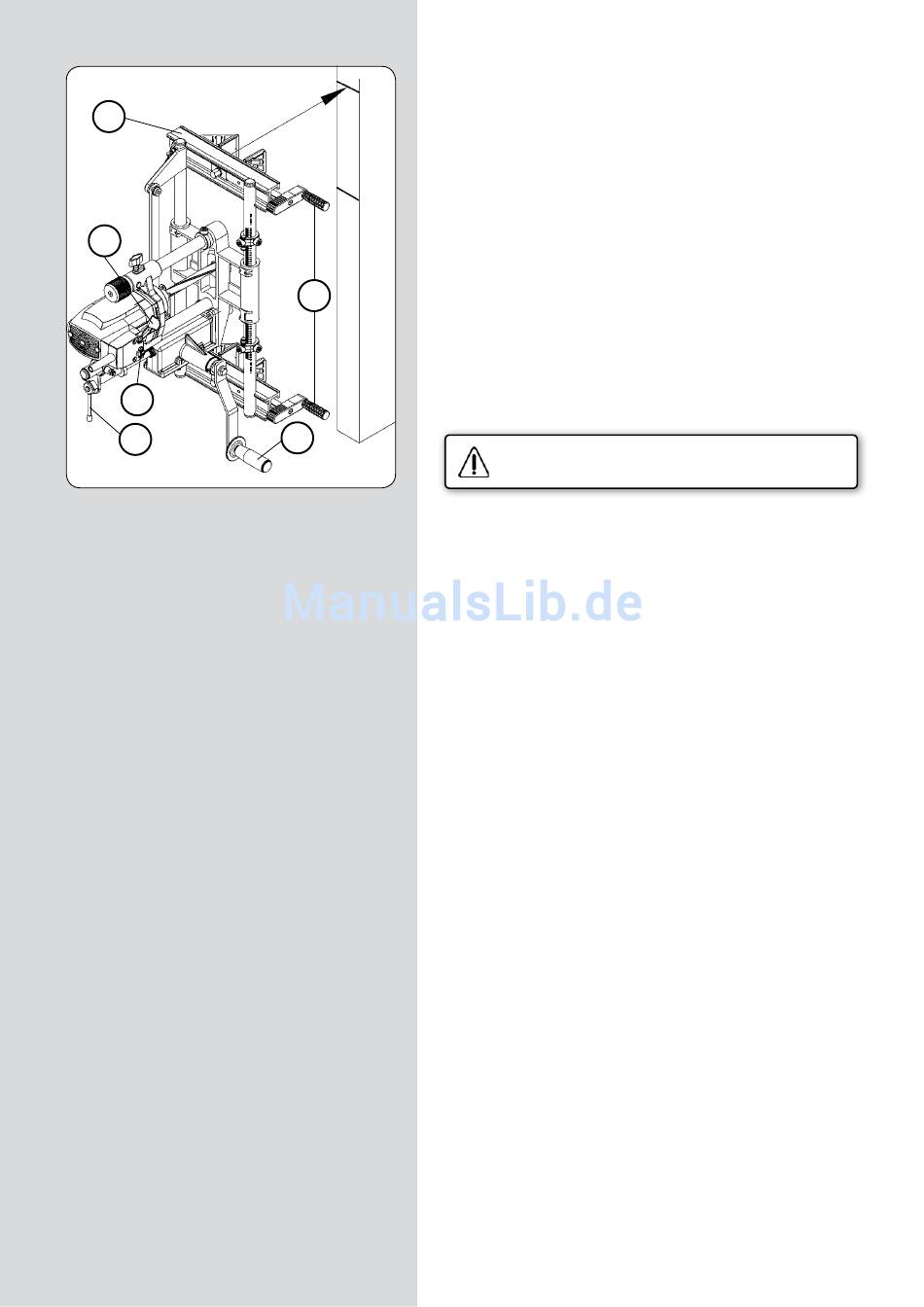

(Figura 10)
8 - FC116U / Manual de instrucciones
FRESAR EL ENCAJE DE LA CAJA
"rs"
• Sujetar la máquina sobre la puerta, alineando la arista superior
del travesaño "V" (Fig. 10), con el trazo de referencia superior
"rs" (Fig. 10) y fije firmemente las mordazas con las manivelas
"K" (Fig. 10).
• Comprobar que la manivela de avance "A" (Fig. 10), pueda
"c"
girar libremente en todo su recorrido.
• Girar la varilla blocaje "J" (Fig. 10) a la posición vertical, para
engranar el mecanismo de avance de profundidad del fresado.
• Conectar la máquina a la red eléctrica, poner en marcha el mo-
tor, presionando la palanca "Y" (Fig. 10) y enclavando el seguro
K
"Z" (Fig. 10).
• Girar repetidamente la manivela de avance "A" (Fig. 10), con
lo que obtendrá un avance sincronizado de la herramienta, lon-
gitudinal y en profundidad, hasta el final del recorrido fijado en
el apartado 10.
• Detener la máquina, accionando la palanca "Y" (Fig. 10).
A
• Girar la varilla blocaje "J" (Fig. 10) a la posición horizontal, con
lo que queda liberado el mecanismo de avance de la herramienta
y el motor retrocede hasta el final de recorrido.
Desconecte la fresadora de la red eléctrica.
