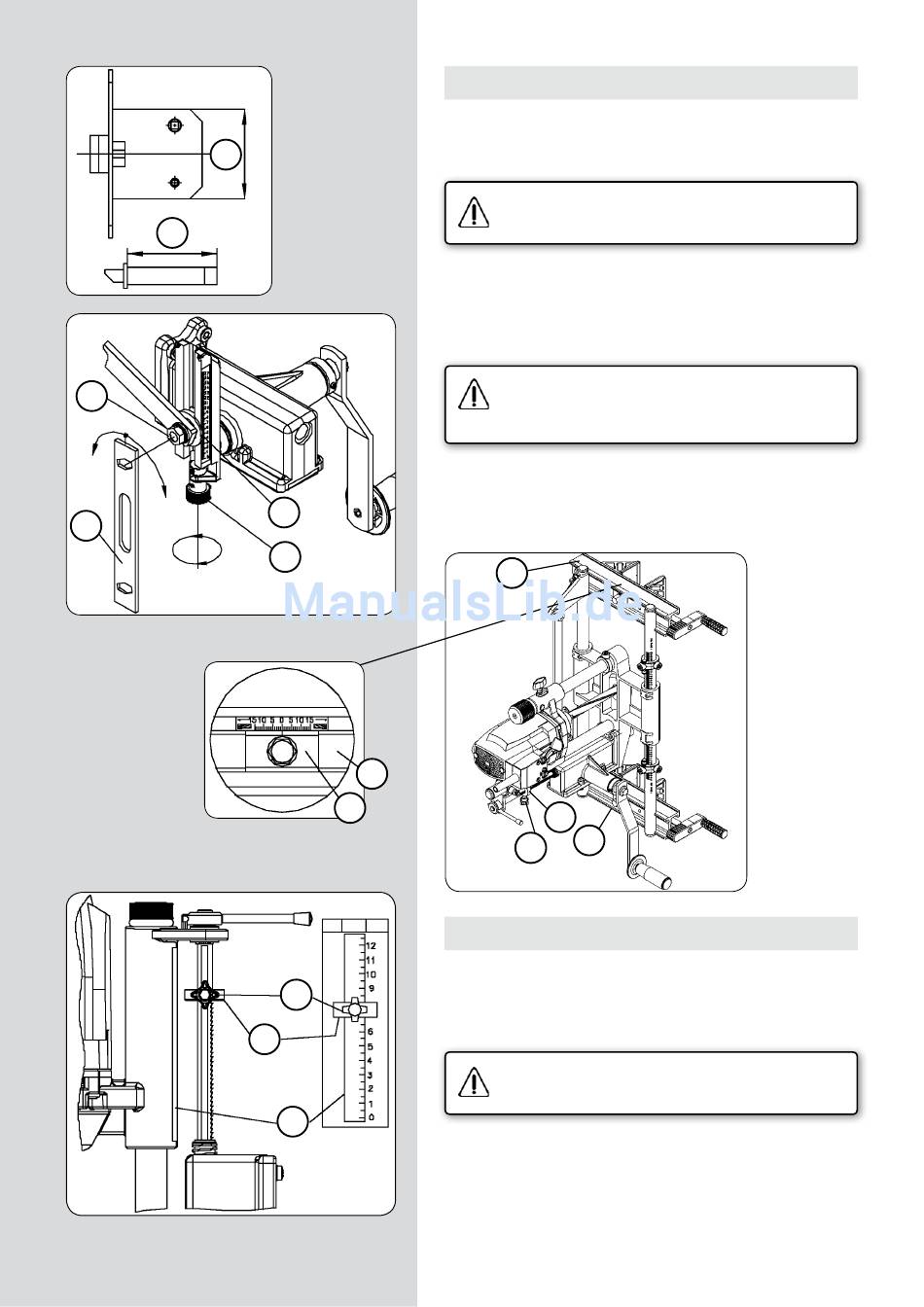

9. AJUSTE DE LA LONGITUD DEL FRESADO
• Mida el punto más largo "H", de la caja de la cerradura, inclu-
yendo cualquier protuberancia que tenga, (Fig. 5). NO INCLUYA
la cara embellecedora exterior de la cerradura.
Compruebe que la fresadora se encuentra desco-
nectada de la red eléctrica.
• Para ajustar la máquina a la longitud de fresado "H" deseada,
afloje la tuerca "P" (Fig. 6) con la llave "F" y accione el pomo hu-
sillo "R" hasta que el Indicador de longitud "S" alcance la medida
deseada "H" y apriete la tuerca "P" en esta posición.
Asegurese de apretar la tuerca "P" (Fig. 6), de lo
contrario se puede producir la rotura del meca-
nismo de ajuste de longitud de fresado.
El centraje de la fresa sobre el grueso de la puerta o de la pieza
a cajear, es automático, si las plaquitas "J" (Fig. 7) están en posi-
ción "0", en las dos guías mordaza "V", (Fig. 7).
V
A
V
W

10. AJUSTE DE LA PROFUNDIDAD DE FRESADO

• Mida la profundidad "T" (Fig. 5) de la caja de la cerradura,
incluyendo cualquier protuberancia que tenga en su fondo, el
grueso de la cara embellecedora exterior, y unos mm más como
holgura.
Compruebe que la fresadora se encuentra desco-
nectada de la red eléctrica.
• La profundidad de fresado se controla por medio de la regla
graduada "U" (Fig. 8) la cual esta marcada en divisiones de 1 mm.
Afloje el pomo "W" y sitúe el anillo "A", de modo que su cara
inferior coincida con la profundidad deseada, y apriete el pomo
"W" en esa posición.
