13. REALIZZAZIONE DEI FORI PER LA MANIGLIA E LA CHI-
AVE
• Per finire, con l'aiuto della dima UT16I fornita a corredo, è
possibile eseguire i fori necessari al montaggio della serratura,
oltre ai fori per la maniglia, per il nottolino di chiusura, per il
cilindretto della chiave, etc.
MONTAGGIO DELL'UTENSILE DELLA DIMA
UC16I

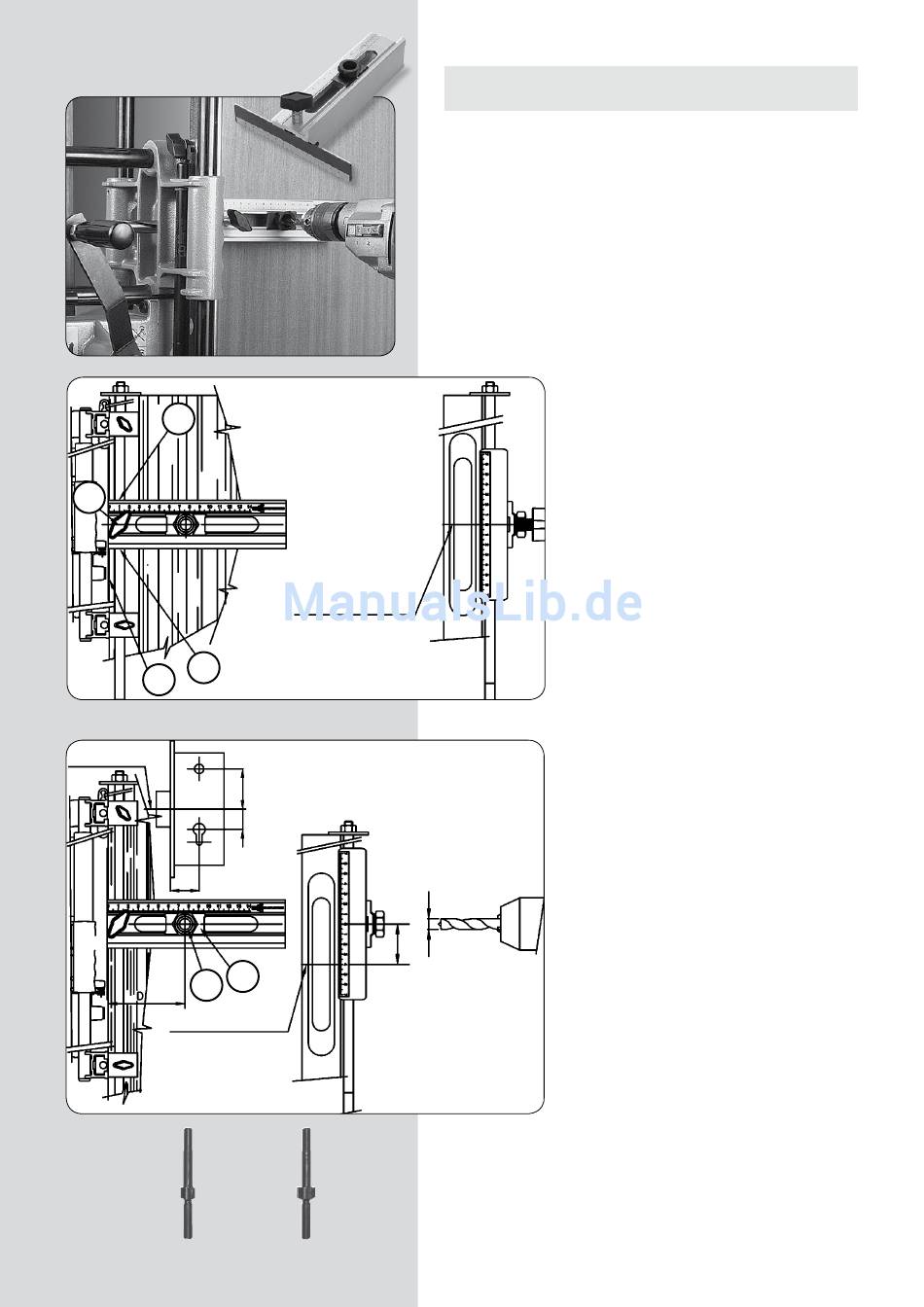

• Inserire un'asta di altezza smontabile (fornita
a corredo) nei fori "A" e far scorrere l'utensile
fino a posizionare lo "0" di riferimento sul cen-
tro "c" della scatola della serratura. (Fig. 19).
• Fissare con la manopola "B" e contempo-
raneamente livellare il lato interno "C" della
sagoma in lamierino sullo spigolo della porta.
(Fig. 19).
DISPOSIZIONE DELL'UTENSILE E PERFORA-
ZIONE
• Allentare la boccola guida "G" e farla scorre-
re orizzontalmente fino a posizionare l'indice
"H" in corrispondenza della misura "D", strin-
gerlo nuovamente. (Fig. 20).
• Prendendo come riscontro il centro "c"
dell'incavo della serratura, fare scorrere
l'utensile in senso verticale fino a posizionarlo
sulla misura "E" e "F" desiderata. (Fig. 20)
• Dopo aver determinato la posizione del foro,
trapanare con una punta di 11 mm di diame-
tro.
• Prendendo nuovamente come riscontro il
centro"c" dell'incavo della serratura si potrà
determinare l'altro foro necessario per la se-
rratura.

UTENSILI OPZIONALI PER FORATURA

1640148 Fresa per allargare D.18 c/guida da 11
1640149 Fresa per allargare D.23 c/guida da 11
FC116U / Manuale d'istruzioni - 73
