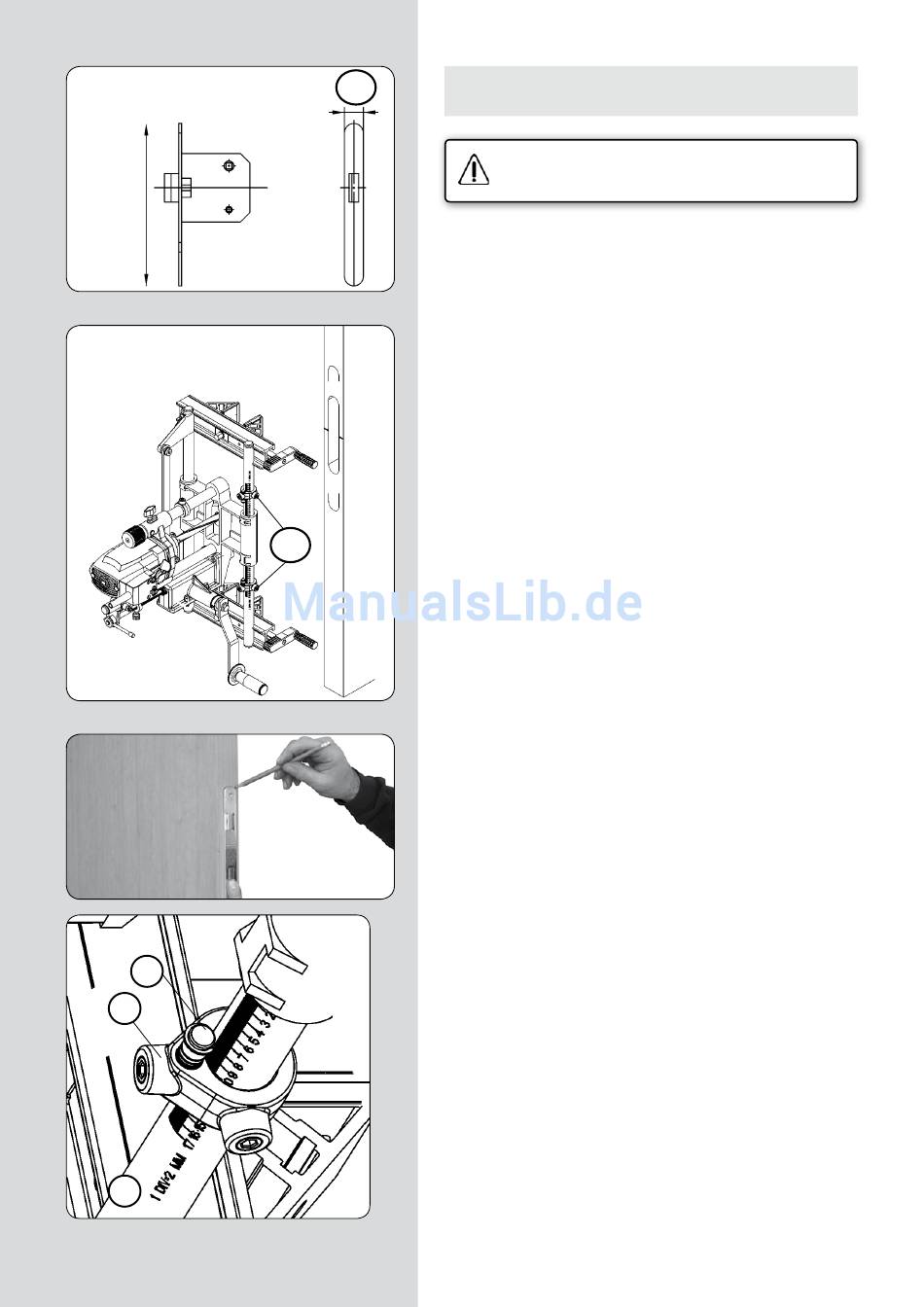

12.2. FRESADO DEL ENCAJE PARA LA PLACA FRONTAL DE
N1
LA CERRADURA PARA "Nt" MAYOR DE 170 mm
CAMBIAR LA FRESA
• Mida el ancho "N1" (Fig. 11.2) del frontal de la cerradura y
monte en la máquina una fresa de cajeados de la medida co-
rrespondiente, siguiendo las instrucciones del apartado 6 del
manual.
MEDIR Y TRAZAR
• Colocar la cerradura en el interior del encaje realizado para la
caja y trace los dos finales de la placa frontal sobre el canto de
la puerta. (Fig. 12.2 y 13.2)
S1
REGULAR LA CARRERA DEL FRESADO
• Ajustar la longitud del fresado en la biela a 170 mm, del modo
que se explica en el apartado 9 (Fig. 6) de este manual.
• Fijar los dos topes longitudinales "S1" (Fig. 12.2 y 14.2), sobre
la división correspondiente a 160 mm, en la escala de la columna
guia "S" (Fig. 14.2).
REGULAR LA PROFUNDIDAD DEL FRESADO
(Figura 13.2)
• Regular la profundidad de fresado, del modo que se explica en
el apartado 12.1 anterior.
Compruebe que la fresadora se encuentra desco-
nectada de la red eléctrica.
