Virutex FC116U Gebrauchsanweisung Seite 41

"Nt"
(Figure 11.2)
(Figure 12.2)
S2
S1
S
(Figure 14.2)

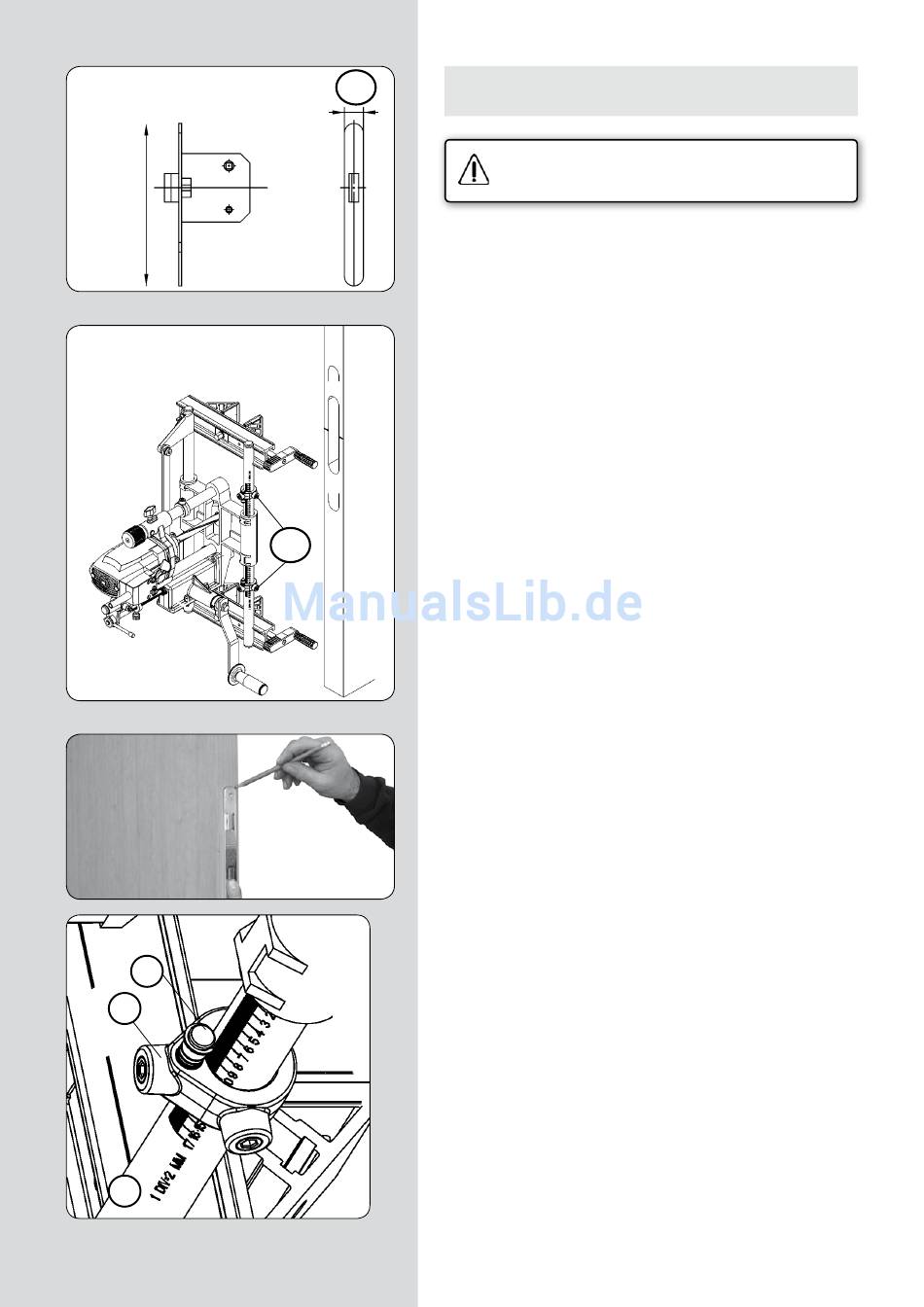

12.2. FRAISAGE DU DÉLARDEMENT POUR LA PLAQUE FRON-
N1
TALE DE LA SERRURE POUR "Nt" SUPÉRIEUR À 170 mm
CHANGEMENT DE LA FRAISE
• Mesurer la largeur "N1" (Fig. 11.2) de la partie frontale de la
serrure et monter sur la machine une fraise de mortaisage de
dimension correcte, en suivant les instructions du paragraphe 6
du manuel.
MESURE ET TRAÇAGE
• Placer la serrure à l'intérieur du délardement réalisé pour le
logement et repérer les deux fins de course de la plaque frontale
sur le chant de la porte (Fig. 12.2 et 13.2).
S1
RÉGLAGE DE LA COURSE DU FRAISAGE
• Régler sur l'indicateur la longueur du fraisage à 170 mm en
suivant les explications de la section 9 (Fig. 6) de ce manuel.
• Fixer les deux butées longitudinales "S1" (Fig. 12.2 et 14.2) sur
la division correspondant à 160 mm de l'échelle de la colonne de
guidage "S" (Fig. 14.2).
RÉGLAGE DE LA PROFONDEUR DU FRAISAGE
(Figure 13.2)
• Régler la profondeur de fraisage comme expliqué à la section
12.1 précédente.
Vérifier si la mortaiseuse est bien débranchée du
secteur.
FC116U / Mode d'emploi - 41
