13. PERÇAGE DES TROUS POUR LA POIGNÉE ET LA CLÉ
• Pour terminer, le gabarit UT16I fourni avec la machine permet
de réaliser les trous nécessaires pour le montage de la serrure,
tels que les passages pour la poignée, le verrou, le barillet de
serrure, etc.

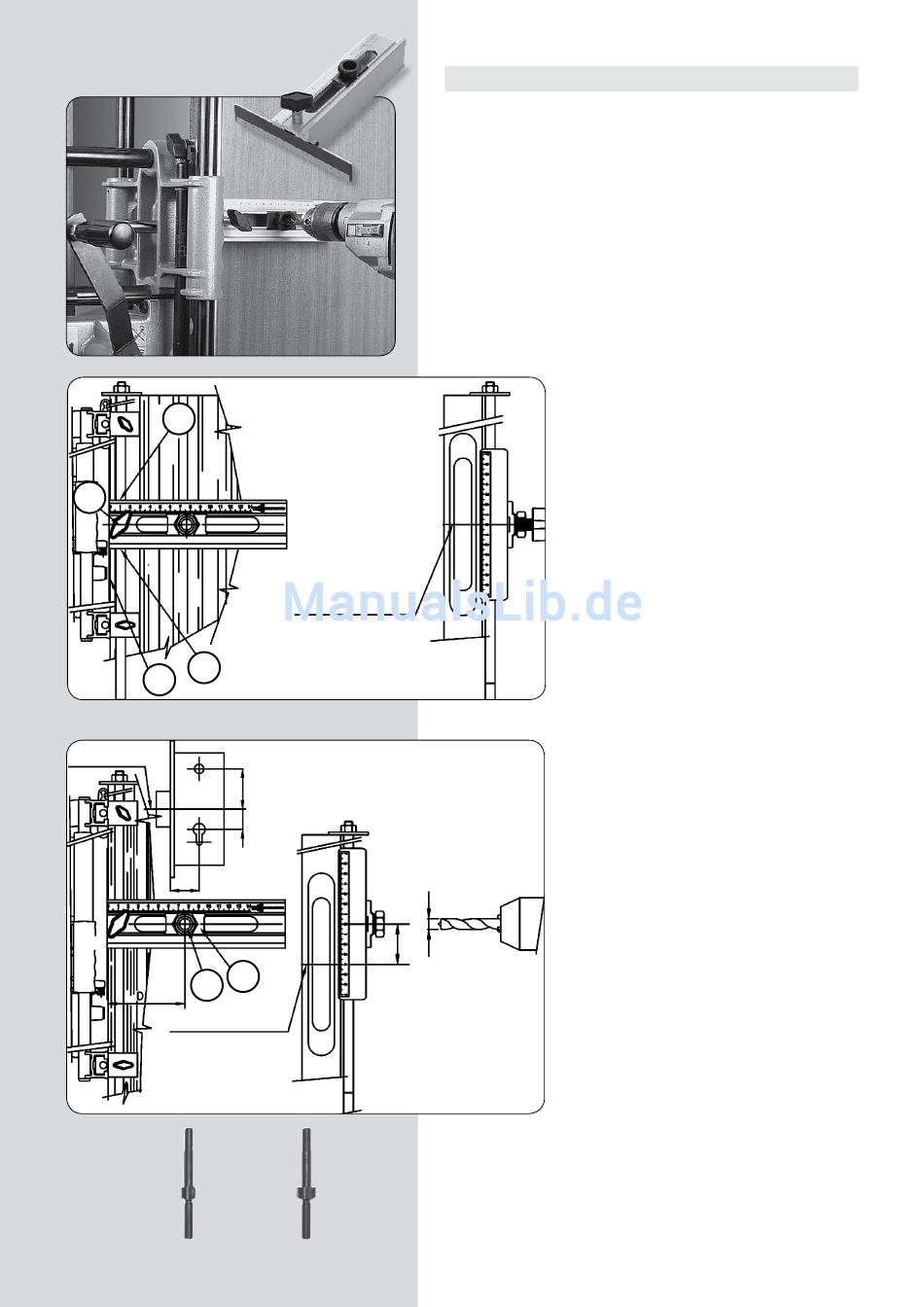

MONTAGE DE L'OUTIL DU GABARIT UC16I
• Introduire une tige de hauteur démontable
fournie avec la machine dans les trous "A",
puis faire glisser l'outil jusqu'à ce que le "0" de
repère soit situé au centre "c" du logement de
la serrure. (Fig. 19).
• Fixer avec le bouton "B" et araser en même
temps la face interne "C" de la tôle de référen-
ce sur le chant de la porte. (Fig. 19).
SITUATION DE L'OUTIL ET PERÇAGE
• Desserrer la douille de guidage "G" et la faire
glisser horizontalement, en situant l'index "H"
sur la mesure "D", puis resserrer la douille. (Fig.
20).
• En prenant comme repère le centre "c" du
logement de la serrure, faire glisser l'outil ver-
ticalement pour le situer sur la mesure "E" et
"F" voulue. (Fig. 20)
• Après avoir situé la position du trou, on peut
percer avec un foret de 11 mm de diamètre.
• En reprenant comme référence le centre "c"
du logement de la serrure, on pourra situer le
trou suivant dont a besoin la serrure.
OUTILS DE PERÇAGE EN OPTION
1640148 Fraise à évaser D.18 avec guide de 11
1640149 Fraise à évaser D.23 avec guide de 11
