Fig. 1
(Figura 1)
3. INSTRUÇÕES DE SEGURANÇA
PARA A UTILIZAÇÃO DA MÁQUINA
Certifique-se de que a pessoa que vai usar esta
máquina leia cuidadosamente e compreenda
este MANUAL DE INSTRUÇÕES e o FOLHETO DE
INSTRUÇÕES GERAIS DE SEGURANÇA anexo,
antes de começar a trabalhar com ela.
• Antes de ligar a máquina, verifique se a tensão de alimentação
de que dispõe corresponde à indicada na placa de características
da máquina.
• Para substituir a fresa ou realizar qualquer outra operação
cerca do cabeçal de corte, desligue a máquina da rede de co-
rrente eléctrica.
• Use óculos de segurança quando trabalhar com a fresadora.
• Não ponha o motor em funcionamento, se se tiver extraído da
armação da máquina.
• Verifique o percurso do cabo de alimentação, a fim de poder
evitar que se possa emaranhar durante a utilização.
• Ponha a fresadora em funcionamento sempre por meio da ala-
vanca do interruptor principal.
• Depois da fresadora se encontrar situada sobre a peça a fresar,
efectue sempre a deslocação da ferramenta utilizando a mani-
vela de avanço do carro. Não empurre nunca com as mãos ou
com ferramentas alheias.
• Certifique-se de que o motor se encontra completamente pa-
rado, antes de retirar a fresadora do encaixe realizado.
• Utilize sempre as fresas do diâmetro adequado e correctamen-
te montadas no eixo acanalado.
• Não utilize jamais fresas incorrectas, defeituosas ou em mau es-
tado. Utilize unicamente fresas e sobressalentes originais VIRUTEX.

4. EQUIPAMENTO STANDARD

No interior da caixa Você encontrará os seguintes elementos:
• Fresadora de encaixes FC116U
• Utensílio de perfuração para o canhão e agulha UT16I
• Chaves de serviço e molde de desenho
• Vareta de altura desmontável em 4 secções e um topo porta.
• Quatro protectores de mordaças para processos delicados de
montagem.
• Fresa de encaixes de diâmetro de 16 mm.
• Manual de instruções e diversa documentação.

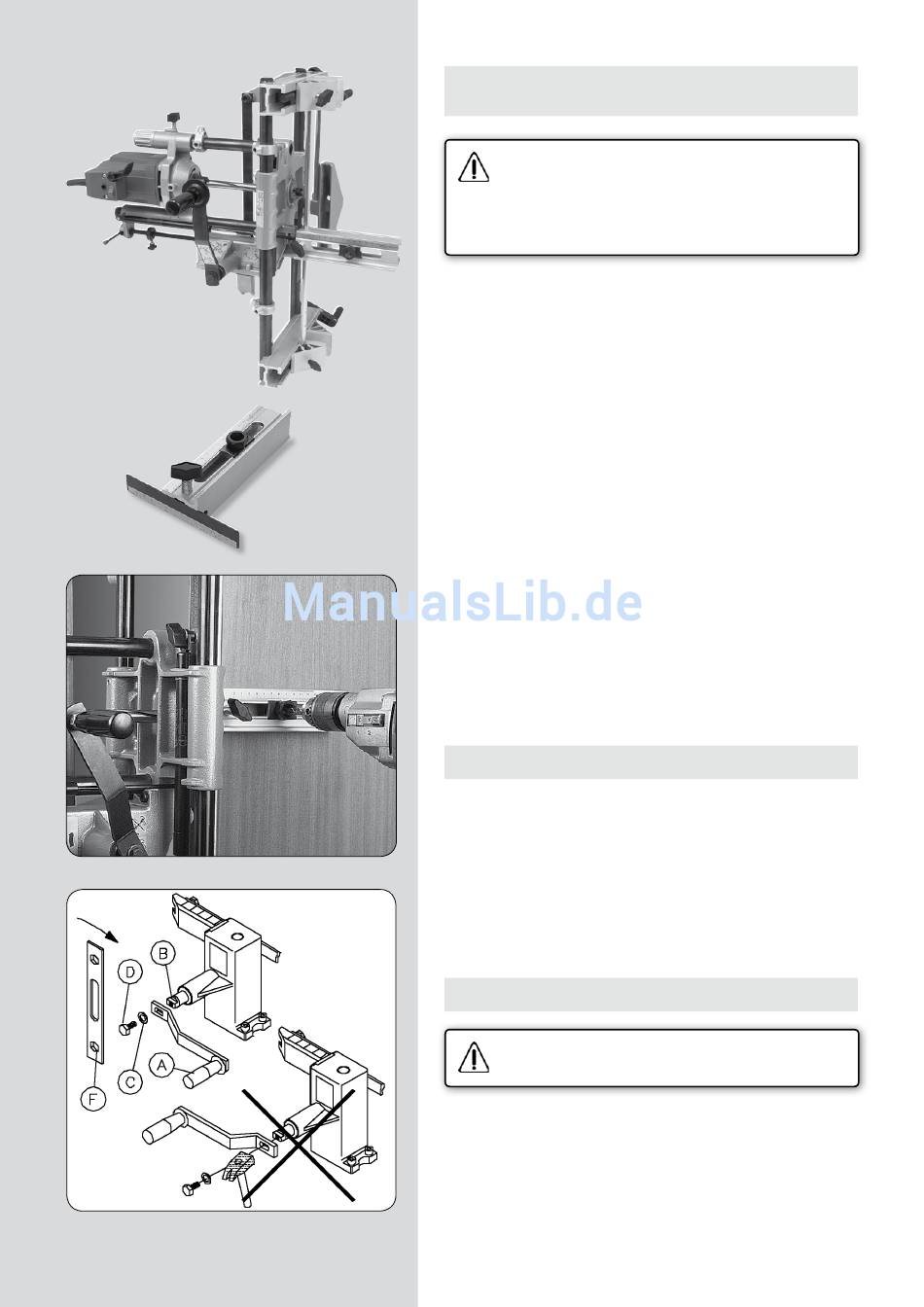

5. MONTAGEM DA MANIVELA AVANÇO CARRO
Verifique se a fresadora se encontra desligada
da rede de corrente eléctrica.
• Encaixar a ranhura rectangular da manivela de avanço do ca-
rro "A", colocando-a sobre a superfície do eixo "B", e colocar a
anilha "C" e o parafuso "D", tal como se indica na (Fig. 1). Apertar
o parafuso "D" com a chave "F", para fixar o manípulo de avanço
do carro no seu alojamento.
• IMPORTANTE: NÃO BATER NA SUPERFÍCIE DO MANÍPULO DE
AVANÇO "A".
FC116U / Manual de instruções - 79
