17. KIT D'ASPIRATION

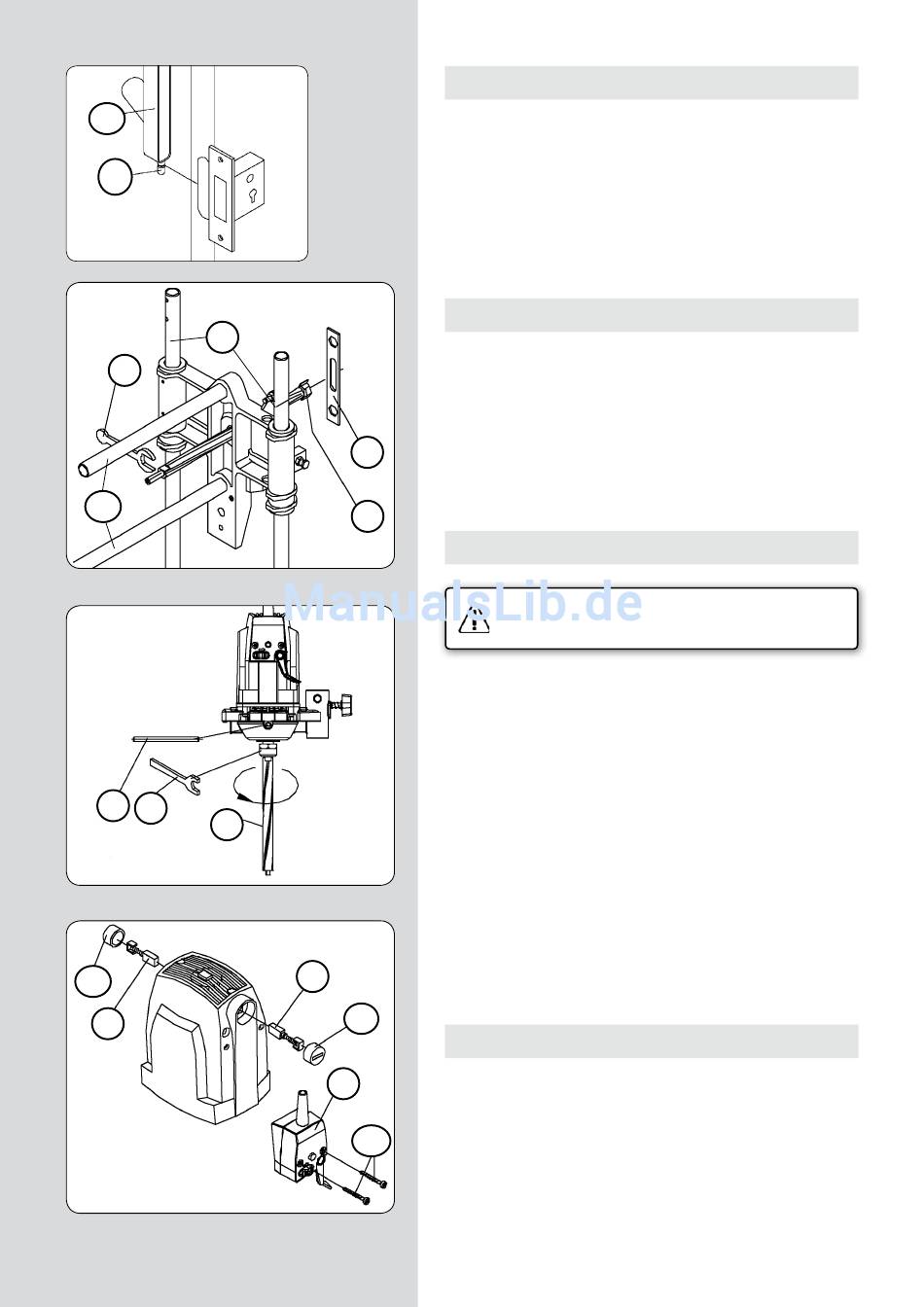

•La mortaiseuse FC116U dispose d'une buse "D2" (Fig. 24) qui,
montée sur la tige de position "D1" (Fig. 24), sur l'ouverture du
logement à réaliser, permet de brancher l'Aspirateur Virutex
AS182K, AS282K, AS382L et ASC482U ou un autre aspirateur
industriel pour l'évacuation des copeaux du fraisage.
(Figure 24)
18. EXTRACTION DE L'AXE CANNELÉ
Pour changer l'axe cannelé "M" (Fig. 26), démonter tout d'abord
la fraise "G" (Fig. 25) comme cela est expliqué au paragraphe 6.
Placer la clavette "L" (Fig. 26) dans l'orifice central de la carcas-
se, jusqu'à ce que l'axe du moteur se bloque puis extraire l'axe
cannelé "M" avec la clé "E".
F
G
19. CHANGEMENT DES BALAIS
• Les balais doivent être changés quand ils ont une longueur
minimum de 5 mm. Pour ce faire, démonter le boîtier de
l'interrupteur "F1" (Fig. 27) en retirant les vis "G1" qui le fixent.
Retirer les bouchons "H1" qui fixent les balais "I1" et les rem-
placer par d'autres d'origine VIRUTEX, en vérifiant qu'ils glissent
doucement à l'intérieur des guidages. Vérifier, en remontant le
boîtier de l'interrupteur "F1", que les câbles sont bien situés à
l'intérieur.
Il est conseillé de laisser la machine en marche à vide pendant
quelques minutes après avoir remplacé les balais. Profiter du
changement des balais pour vérifier l'état du collecteur. Si celui-
ci présente des brûlures ou des ressauts, il est conseillé de le faire
réparer par un Service Technique VIRUTEX.
I1
H1
20. LUBRIFICATION ET NETTOYAGE
• Avant de fraiser le premier délardement, lubrifier les colon-
F1
nes de guidage de profondeur "Gp" (Fig. 25) et les transversales
"Gt" (Fig. 25) avec un chiffon légèrement imprégné d'huile pour
faciliter les deux mouvements. Il est cependant important de
G1
toujours nettoyer soigneusement la machine après son utilisa-
tion, avec un souffle d'air sec.
Toujours conserver le câble d'alimentation dans de parfaites
conditions d'emploi.
Vérifier si la machine est bien débranchée du
secteur avant de faire toute manipulation.
