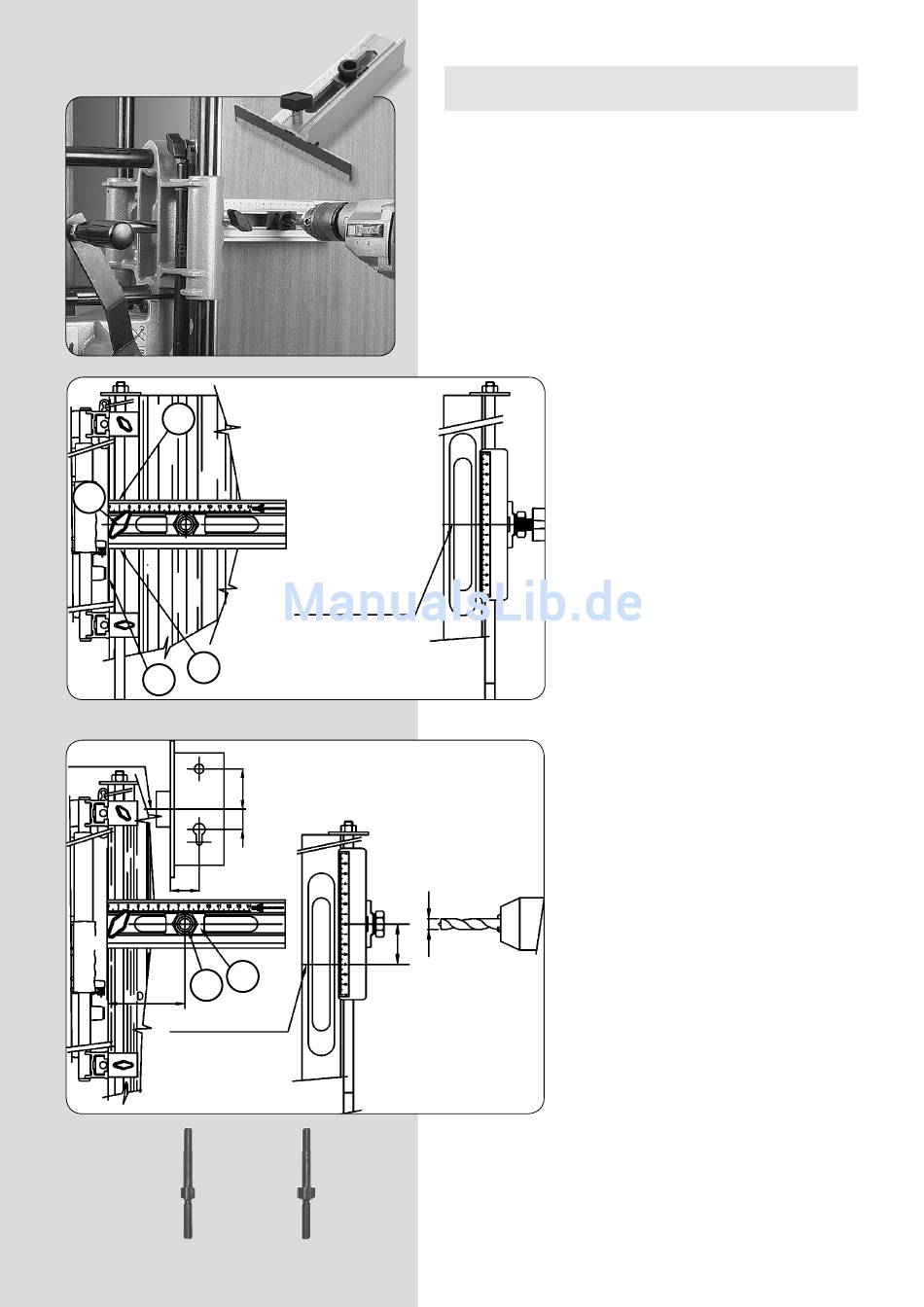

13. СВЕРЛЕНИЕ ОТВЕРСТИЙ ПОД РУЧКУ И
ЗАПОРНЫЙ ЦИЛИНДР
• При помощи шаблона UT16I, входящего в стандартный
комплект поставки, вы можете выполнить отверстии для
ручки двери, запорного цилиндра и т.д.
ПОДГОТОВКА К УСТАНОВКЕ ШАБЛОНА
UТ16I
• Вставьте секцию ограничительной штанги,
входящей в стандартную комплектацию, в
отверстие "A" и переместите шаблон по ней
до совмещения отметки "0" с центральной
линией "c" (рис. 19).
• Зафиксируйте
выравнивая лицевую часть шаблона С
относительно полотна двери. (рис. 19).
УСТАНОВКА И СВЕРЛЕНИЕ
• Ослабьте втулку "G" и, перемещая ее в
горизонтальном направлении, совместите
указатель "H" с измеренной величиной "D",
и затяните его. (рис. 20).
• Используя центр паза под тело замка
в качестве начала отсчета, переместите
шаблон в вертикальной плоскости на
измеренную величину "E" или "F" (до
центра ручки или запорного цилиндра
соответственно). (рис. 20).
• После определения требуемого положения,
просверлите отверстие Ø 11 мм.
• Второе отверстие сверлится подобным
образом, используя центр паза под тело
замка в качестве начала отсчета.
ДОПОЛНИТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ СВЕРЛЕНИЯ
1640148 Фреза - сверло D.18 с центрователем Ø 11 мм
1640149 Фреза - сверло D.23 с центрователем Ø 11 мм
шаблон винтом
FC116U / Инструкция по эксплуатации - 103
