Instruktion

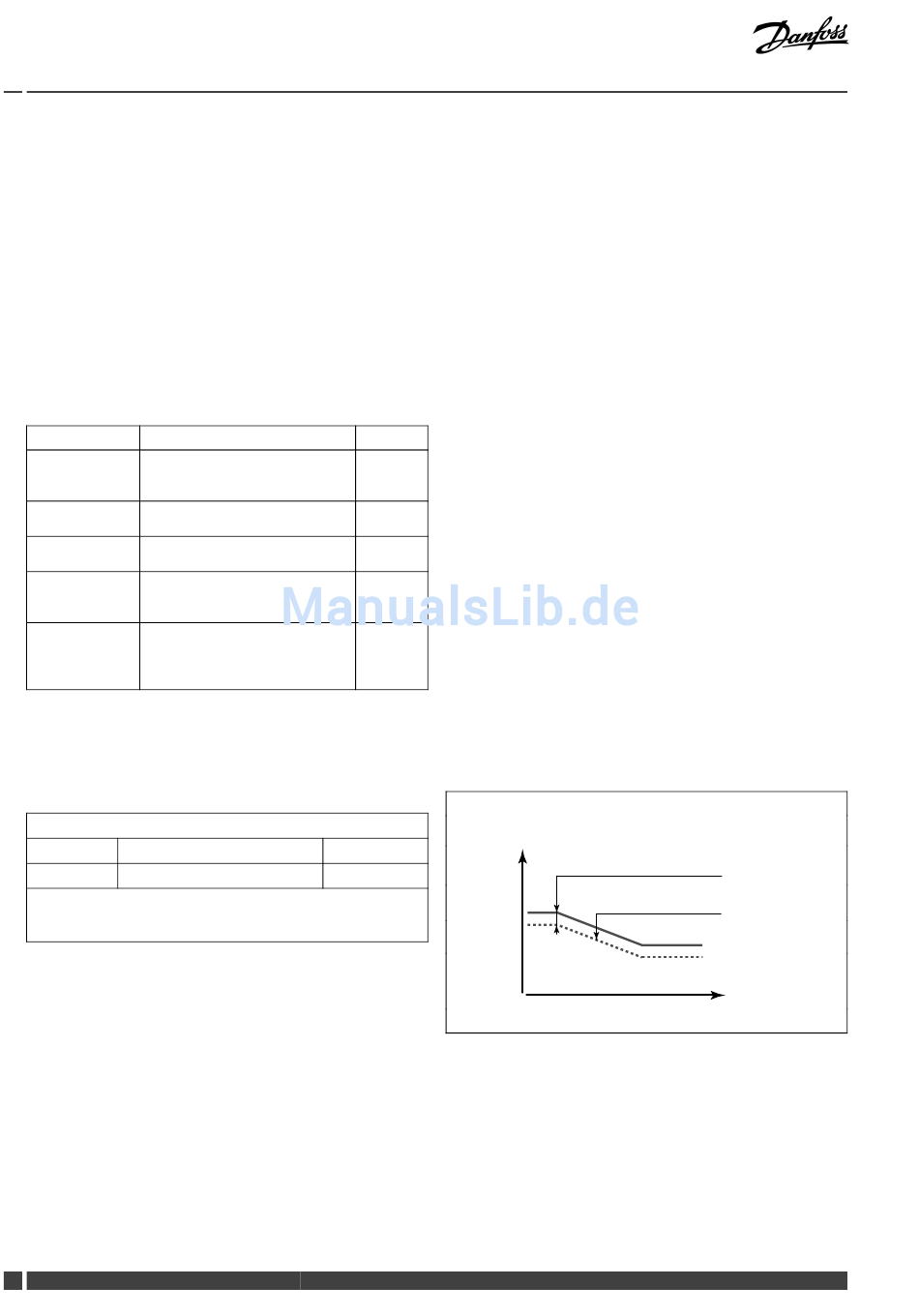

5.9 Alarm

Die Alarmfunktion aktiviert A1 (Relais 4).
Durch das Alarmrelais können eine Meldeleuchte, ein Signalhorn,
ein Eingang zur Alarmweiterleitung usw. aktiviert werden.
Das Alarmrelais ist aktiviert:
• solange die Alarmursache besteht (automatisches Reset)
oder
• selbst wenn die Alarmursache wieder verschwindet (manueller
Reset)
Alarm, Möglichkeiten:
Name:
Beschreibung:
Temp.-Anzeige
Die aktuelle Vorlauftemperatur
(A266.1/A266.2)
entspricht nicht der gewünschten
Vorlauftemperatur.
Max. Temp.
Temperatur an S3 höher als
(A266.2/A266.9)
angenommen.
Zu niedriger oder zu hoher Druck. Automa-
Druck S7
(A266.9)
Digitaleingang Externer Alarm
(S8)
(A266.9)
Eingangswert Versehentliche Unterbrechung
Temperaturfüh-
oder Kurzschluss
ler des angeschlossenen
Temperaturfühlers.
5.9.1 Temp.-Anzeige
MENU > Alarm > Temp.überwachung

Obere Differenz

Kreis
1
Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr
als den eingestellten Wert über die Referenzvorlauftemperatur ansteigt.
Siehe auch die Funktion „Verzögerung".

AUS:

Die Alarmfunktion ist deaktiviert.
1 ... 30 K: Ein Alarm wird ausgelöst, sobald die aktuelle Temperatur
die gewünschte Temperatur um die zulässige obere
Differenz dauerhaft übersteigt und die „Verzögerung"
abgelaufen ist.
76 DEN-SMT/DK
ECL Comfort 310, Applikation A361
Reset:
Automa-
tisch
Automa-
tisch
tisch
Automa-
tisch
Manuell
11147
Einstellbereich Werkseinstellung
AUS/1 ... 30 K AUS
Vorlauftemperatur °C
VI.LG.M1.03
Obere Differenz
(Einstellwert)
Referenzvorlauftem-
peratur
Zeit
Danfoss District Energy
