OPTYMA
Control - dreiphasig
Betriebs- und Wartungshandbuch
TM

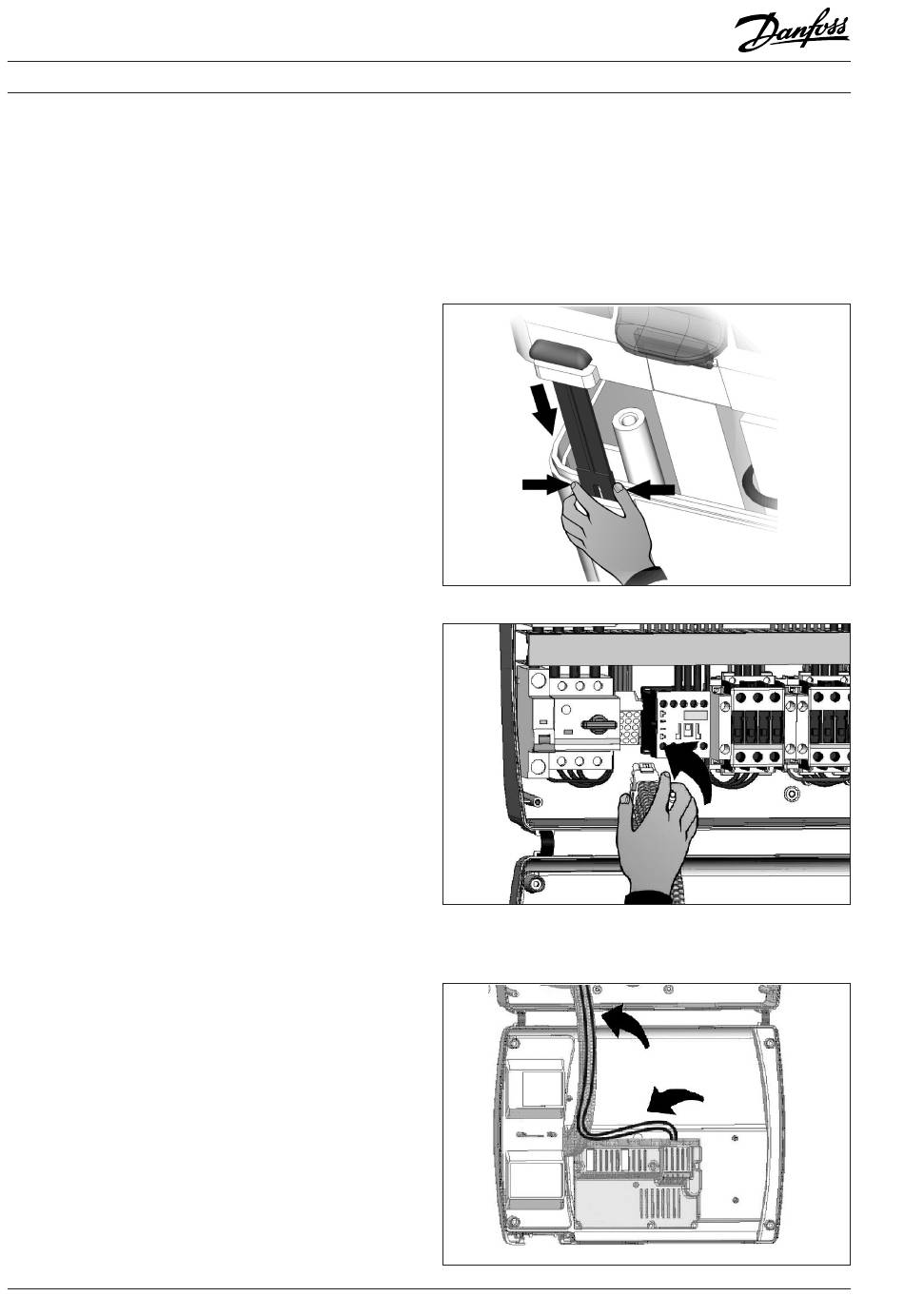

Anschluss der Frontplatte
Bringen Sie die Frontplatte wieder an und schließen
Sie den Steckkontakt der elektronischen Karte wie
unten abgebildet wieder an.
1.
Bringen Sie die Frontplatte wieder am unteren
Teil des Gehäuses an, indem Sie die beiden
Gelenkstücke wieder in ihren Sitz einschieben.
2.
Biegen Sie die Gelenkstücke und drehen Sie die
Frontplatte um 180° nach unten, um Zugang zum
Inneren des Gehäuses zu bekommen. Stecken Sie
dann den Steckkontakt der elektronischen Karte
wieder an.
3.
Wenn das Alarm-/Aux-Relais benutzt wird, schließen
Sie die Verdrahtung direkt an die Klemmen der
elektronischen Karte an.
Es ist ratsam, diese Drähte neben den Verbindungs-
kabeln von der elektronischen Karte und der
Rückwand des Gehäuses zu verlegen.
© Danfoss A/S 01/2010
12
RS8FE303, 080R9278
