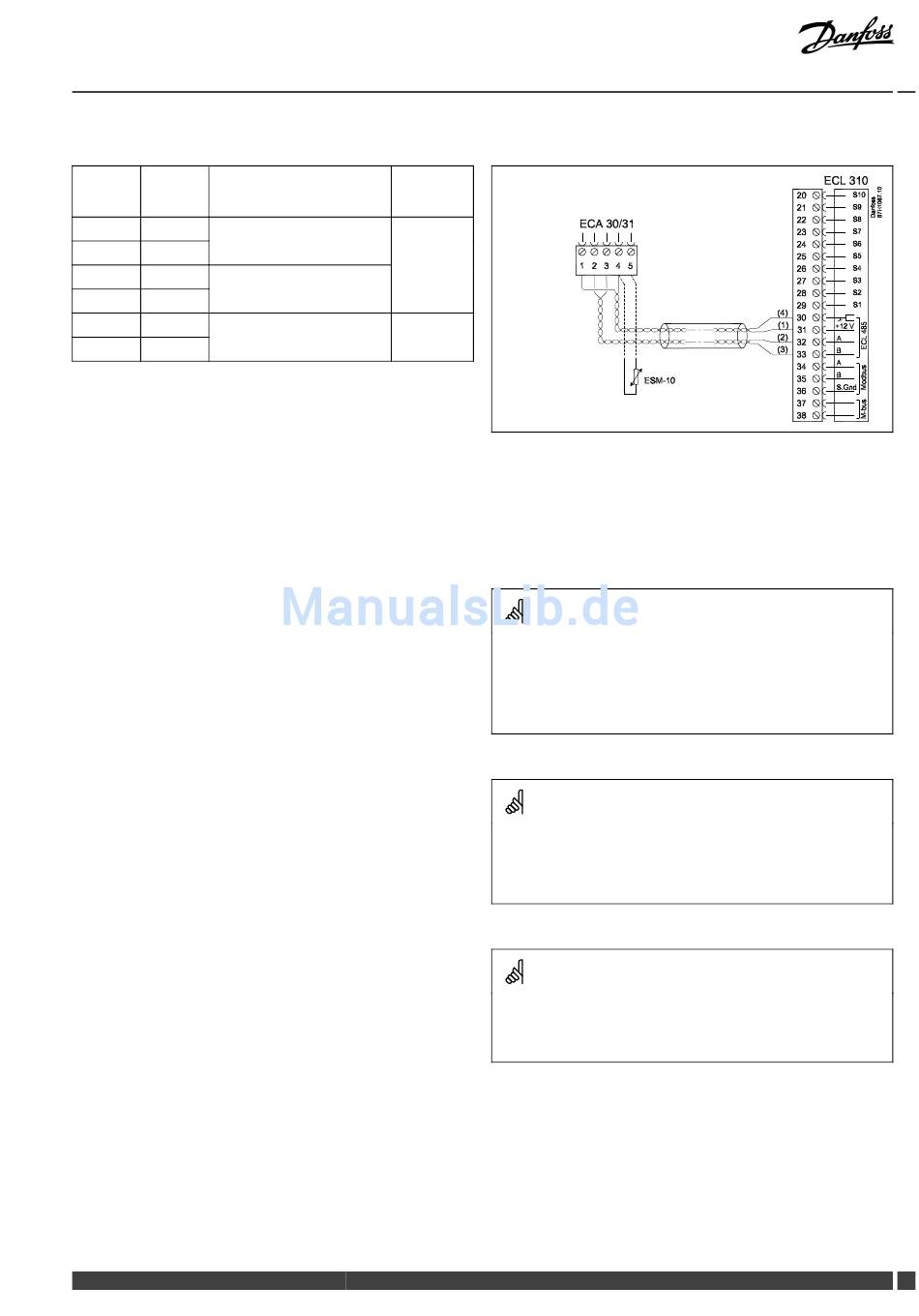

2.5.6 Elektrischer Anschluss der ECA 30/31

Klemme Klemme Beschreibung
ECL 310 ECA
30/31
30 4
Verdrilltes Paar
31 1
32 2
Verdrilltes Paar
33 3
4
Ext. Raumtemperaturfühler* ESM-10
5
* Nach dem Anschließen eines externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit der ECA 30/31 muss im ECL Comfort Regler
unter „ECA Adresse" eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
zwei bis fünf Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
Danfoss District Energy
ECL Comfort 310, Applikation A361
Emp-
fohlener
Typ
Kabel mit 2x
verdrilltem
Paar
ECA-Meldung:
„Gew. Applikation ECA neu":
Die Software des ECA- Moduls ist nicht mit der Software des Reglers
ECL Comfort kompatibel. Wenden Sie sich bitte an Ihren Danfoss
Händler.
Manche Applikationen enthalten keine Funktionen, die sich auf die
aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31
funktioniert dann ausschließlich als Fernbedienung.
Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.
dem internen Kommunikationsbus ECL 485).
Durch Kabellängen über 200 m kann die EMV-Störfestigkeit
beeinträchtigt werden.
VI.LG.M1.03 DEN-SMT/DK 23
