INBETRIEBNAHME
7.4
Prüfung bei Inbetriebnahme und Veränderungen
44
B E T R I E B S A N L E I T U N G | deTec4 Core Vibes

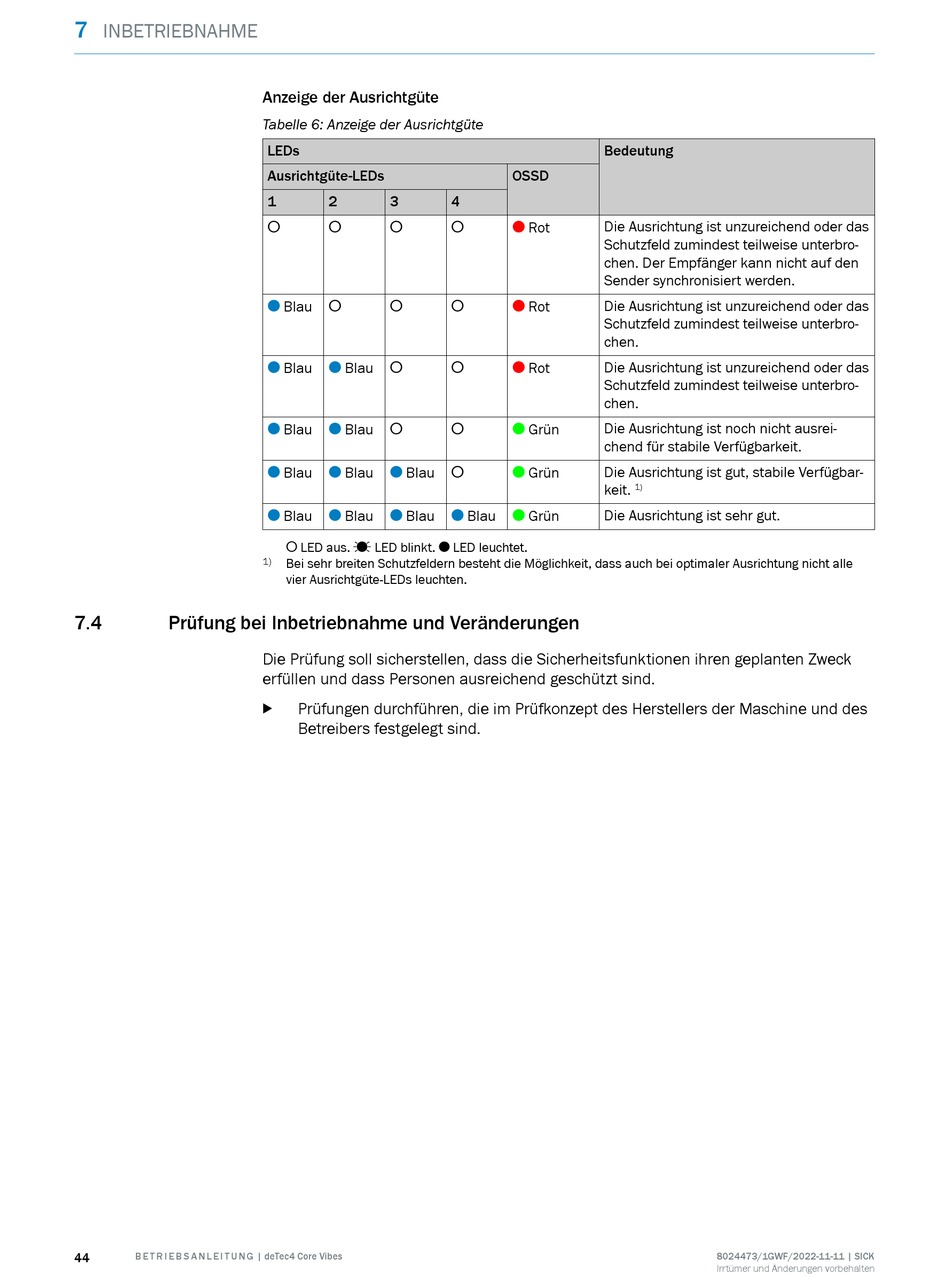

Anzeige der Ausrichtgüte
Tabelle 6: Anzeige der Ausrichtgüte
LEDs
Ausrichtgüte-LEDs
1
2
3
o
o
o
Blau
O
o
o
Blau
Blau
O
O
o
Blau
Blau
O
O
o
Blau
Blau
Blau
O
O
O
O
Blau
O
Blau
O
Blau
o LED aus. Ö LED blinkt. O LED leuchtet.
1)
Bei sehr breiten Schutzfeldern besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle
vier Ausrichtgüte-LEDs leuchten.
Die Prüfung soll sicherstellen, dass die Sicherheitsfunktionen ihren geplanten Zweck
erfüllen und dass Personen ausreichend geschützt sind.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
b
Betreibers festgelegt sind.
Bedeutung
OSSD
4
Die Ausrichtung ist unzureichend oder das
Rot
o
O
Schutzfeld zumindest teilweise unterbro‐
chen. Der Empfänger kann nicht auf den
Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das
Rot
o
O
Schutzfeld zumindest teilweise unterbro‐
chen.
Rot
Die Ausrichtung ist unzureichend oder das
o
O
Schutzfeld zumindest teilweise unterbro‐
chen.
Die Ausrichtung ist noch nicht ausrei‐
Grün
o
O
chend für stabile Verfügbarkeit.
Die Ausrichtung ist gut, stabile Verfügbar‐
Grün
o
O
keit.
Die Ausrichtung ist sehr gut.
O
Blau
O
Grün
1)
8024473/1GWF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
