Betriebsanleitung ECL Comfort 310, Applikation P318
8 | © Danfoss | 2018.09

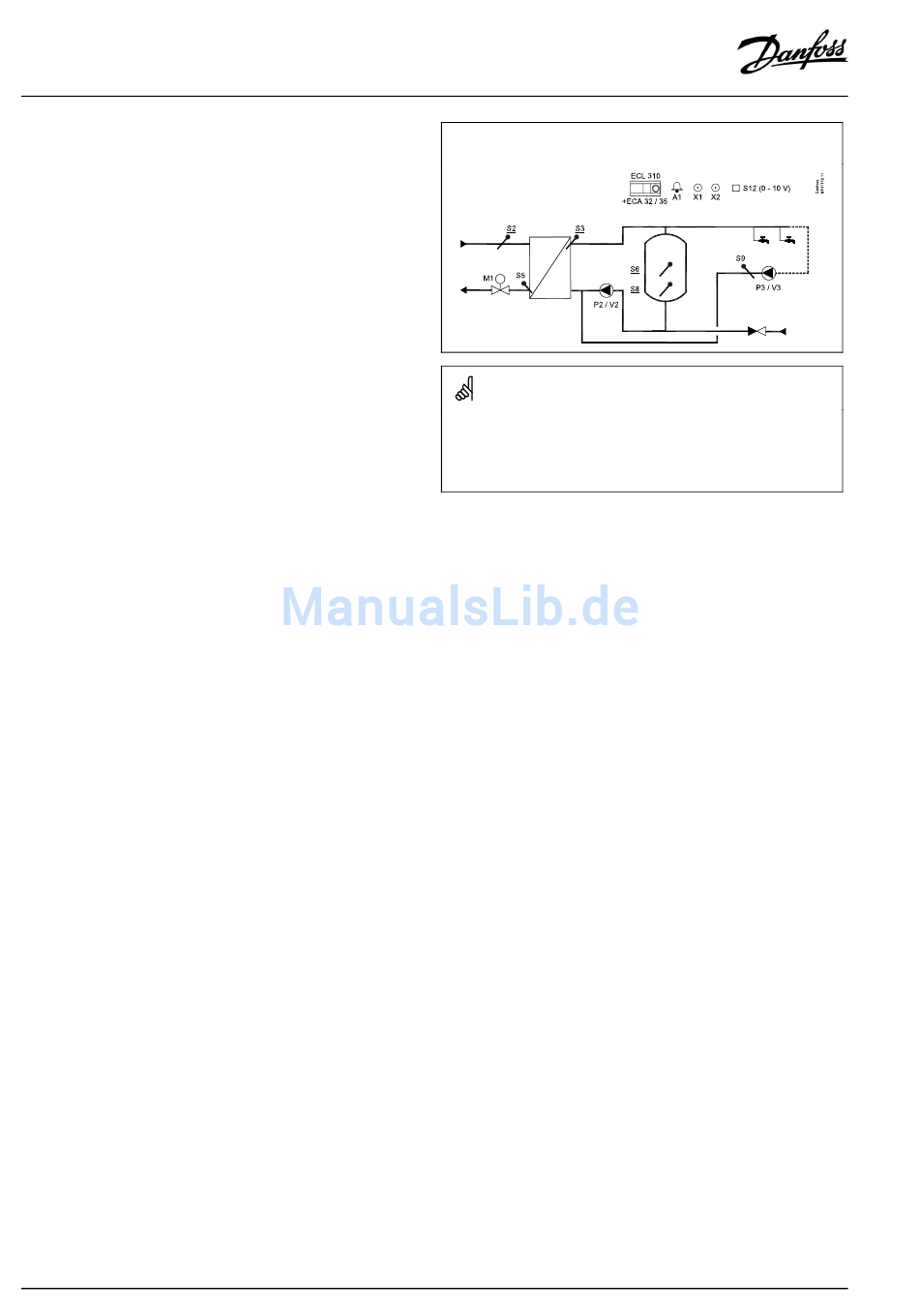

P318.1, Bsp. b, Applikation mit Motorregelventil und externer
TWW-Zirkulation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler vom Typ ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2 (zwingend) Versorgungstemperaturfühler
S3 (zwingend) Ladetemperaturfühler
S5 Rücklauftemperaturfühler
S6
(zwingend) Speichertemperaturfühler oben
S8
(zwingend) Speichertemperaturfühler unten
S9
TWW-Rücklauftemperaturfühler
S12 0–10-V-Eingang für gewünschte Temperatur an S6
P2 Ladepumpe (ON/OFF-geregelt)
V2
Drehzahl geregelte Ladepumpe (0–10 V oder
PWM)
P3 Zirkulationspumpe (ON/OFF-geregelt)
V3 Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
M1
Motorregelventil (3-Punkt-Schritt-Regelung)
X1
Wärmebedarfssignal
X2
LEGIO Desinfektion ist aktiviert
A1 Alarm
