Betriebsanleitung ECL Comfort 310, Applikation P318
Die Grundlagen für Applikation P318.2:
Temperaturregelung von Speicherladesystemen inkl.
thermischer Desinfektion
Wenn die gemessene TWW-Temperatur S4 niedriger ist als
die gewünschte TWW-Temperatur (Einstellung in Kreislauf 1,
Favoriten-Anzeige 1) wird das Motorregelventil M2 schrittweise für
mehr Wasser aus dem Speicher geöffnet.
Kaltes Trinkwasser wird über den Wärmeübertrager verwendet, um
die TWW-Temperatur S4 zu regeln, wenn die Temperatur steigt.
Dies führt zu einem schrittweisen Schließen des Regelventils M2.
Der TWW-Temperaturfühler S4, der Ladetemperaturfühler
S3, der Versorgungstemperaturfühler S2 und die
Speichertemperaturfühler S6 und S8 sind die wichtigsten
Fühler und müssen angeschlossen sein. Wenn einer der
aufgeführten Temperaturfühler nicht angeschlossen ist, schließt
sich entweder das Ventil M1 oder die Regelpumpe P1/V1 hält an.
Die Speicherladetemperatur an S3 basiert auf der eingestellten
Wunschtemperatur an S6 (Einstellung in Kreislauf 2,
Favoriten-Anzeige 1).
Optional: Über eine Temperaturregelung der Zirkulationsleitung
an S9 wird sichergestellt, dass die gewünschte Temperatur durch
eine ON/OFF-Regelung von P3 oder eine Drehzahlregelung von V3
erreicht wird.
Das Speicherladesystem starten:
1. Die Speichertemperatur an S6 unterschreitet den
Wert der Summe aus „Gewünschte Ladetemperatur" +
„Einschaltdifferenz".
Beispiel: 70 °C + (-5) = 65 °C
2. X1 wird eingeschaltet.
3. M1 öffnet sich (alternativ wird P1/V1 mit voreingestellter
Drehzahl eingeschaltet), damit sich die Versorgungstemperatur
S2 erhöht. Die Rücklauftemperaturbegrenzung wird
eingehalten.
4. P2/V2 wird eingeschaltet, wenn die Versorgungstemperatur
an S2 höher ist als der Wert der Summe aus „Gewünschte
Ladetemperatur" + „Pumpe Einschaltdiff.".
Beispiel: 70 °C + 3 K = 73 °C
V2 wird mit minimaler Drehzahl eingeschaltet, z. B. 20 %.
5. M1 (oder P1/V1) regelt die Ladetemperatur an S3.
6. Solange die Ladetemperatur an S3 höher ist als die gewünschte
Ladetemperatur - 2 K, wird die Drehzahl über V2 erhöht.
Das Speicherladesystem stoppen:
1. Die Speichertemperatur an S6 überschreitet den Wert
der Summe aus 2 K + „Gewünschte Ladetemperatur" +
„Einschaltdifferenz".
UND
die untere Speichertemperatur an S8 überschreitet den
Wert der Summe aus „Gewünschte TWW-Temperatur" +
„Ausschaltdifferenz".
Beispiel: Temperatur an S6 ist höher als 2 + 70 °C + (-5) = 67 °C
UND Temperatur an S8 ist höher als 70 °C + (-8) = 62 °C.
14 | © Danfoss | 2018.09

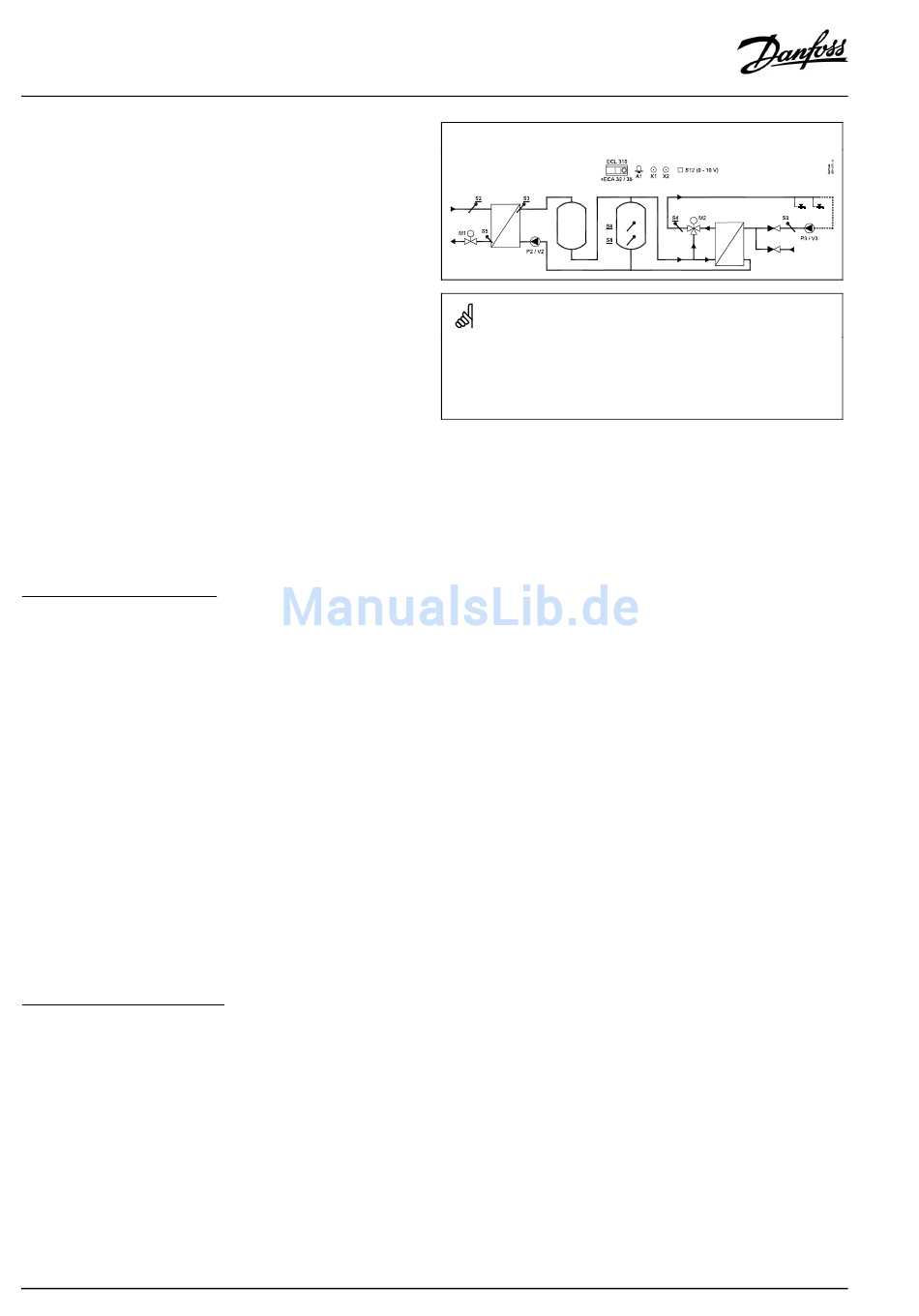

P318.2, Bsp. a, Applikation mit Regelventil:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler vom Typ ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2 (zwingend) Versorgungstemperaturfühler
S3 (zwingend) Ladetemperaturfühler
S4 (zwingend) TWW-Temperaturfühler
S5
Rücklauftemperaturfühler
S6
(zwingend) Speichertemperaturfühler oben
S8
(zwingend) Speichertemperaturfühler unten
S9 TWW-Rücklauftemperaturfühler
S12 0–10-V-Eingang für gewünschte Temperatur an S6
P2 Ladepumpe (ON/OFF-geregelt)
V2
Drehzahl geregelte Ladepumpe (0–10 V oder
PWM)
P3 Zirkulationspumpe (ON/OFF-geregelt)
V3 Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
M1
Motorregelventil (3-Punkt-Schritt-Regelung)
M2 Motorregelventil (3-Punkt-Schritt-Regelung)
X1 Wärmebedarfssignal
X2
LEGIO Desinfektion ist aktiviert
A1
Alarm
2.
P2 ist entsprechend „Nachlauf P-TL" ausgeschaltet. V2
ändert die Drehzahl auf 0 %.
HINWEIS: „Nachlauf" wird nicht eingehalten, wenn die
Ladetemperatur an S3 niedriger ist als die gewünschte
Ladetemperatur.
3.
X1 wird ausgeschaltet.
4.
Entweder schließt M1 oder P1/V1 hält an.
