Betriebsanleitung ECL Comfort 310, Applikation P318
Die Grundlagen für Applikation P318.11:
Temperaturregelung von Durchfluss-Systemen mit
Schichtkontrolle und Pufferspeicherbeladung
Die gewünschte TWW-Temperatur an S3 (Einstellung in Kreislauf 1,
Favoriten-Anzeige 1) bestimmt die Temperaturregelung.
Der TWW-Vorlauftemperaturfühler S3 sowie die Pufferspeicher-
temperaturfühler S6 und S8 sind die wichtigsten Fühler und
müssen angeschlossen sein. Wenn S3 nicht angeschlossen
ist, schaltet sich entweder die Regelpumpe P1/V1 ab oder das
Regelventil M1 schließt sich (Beispiele c und d).
Über eine Temperaturregelung der TWW-Zirkulationsleitung an S9
wird sichergestellt, dass die gewünschte Temperatur durch eine
Drehzahlregelung von P3/V3 erreicht wird.
Die TWW-Zirkulationspumpe kann über ein Wochenprogramm
eingestellt und ON/OFF geschaltet werden.
Wenn der TWW-Zirkulationsrücklauftemperaturfühler S9 nicht
angeschlossen ist, schaltet die ON/OFF-geregelte Pumpe auf ON
um, unabhängig vom Programmstatus.
Eine drehzahlgeregelte Pumpe kann auf eine bestimmte Drehzahl
durch die Einstellungen „V Ausgang Max." und „V Ausgang Min."
begrenzt werden.
Die Drehzahl der Regelpumpe P1/V1 wird erhöht, wenn
die TWW-Vorlauftemperatur unter die gewünschte
TWW-Vorlauftemperatur sinkt (und umgekehrt).
Alternativ dazu wird das Motorregelventil M1 schrittweise geöffnet
(Beispiele c und d), wenn die TWW-Vorlauftemperatur unter die
gewünschte TWW-Temperatur sinkt (und umgekehrt).
Der Puffer wird mit Hilfe von P2 oder M2 ON/OFF-geregelt
und funktioniert als ON/OFF-Ventil auf Grundlage einer
3-Punktregelung.
Das Speicherladesystem starten:
1. Die Speichertemperatur an S6 unterschreitet den Wert
der Summe aus „Gewünschte TWW-Temperatur" +
„Einschaltdifferenz".
Beispiel: 60 °C + 5) = 65 °C
2. X1 wird eingeschaltet.
3. P2 ist eingeschaltet
Das Speicherladesystem stoppen:
1. Die Pufferspeichertemperatur an S6 überschreitet den Wert
der Summe aus 2 K + „Gewünschte TWW-Temperatur" +
„Einschaltdifferenz".
UND
die untere Speichertemperatur an S8 überschreitet den
Wert der Summe aus „Gewünschte TWW-Temperatur" +
„Ausschaltdifferenz".
Beispiel:
Temperatur an S6 ist höher als 2 + 60 °C + 5) = 67 °C
UND
Temperatur an S8 ist höher als 60 °C + (-3) = 57 °C.
2. P2 wird ausgeschaltet
3. X1 wird ausgeschaltet.
VI.JM.Q5.03

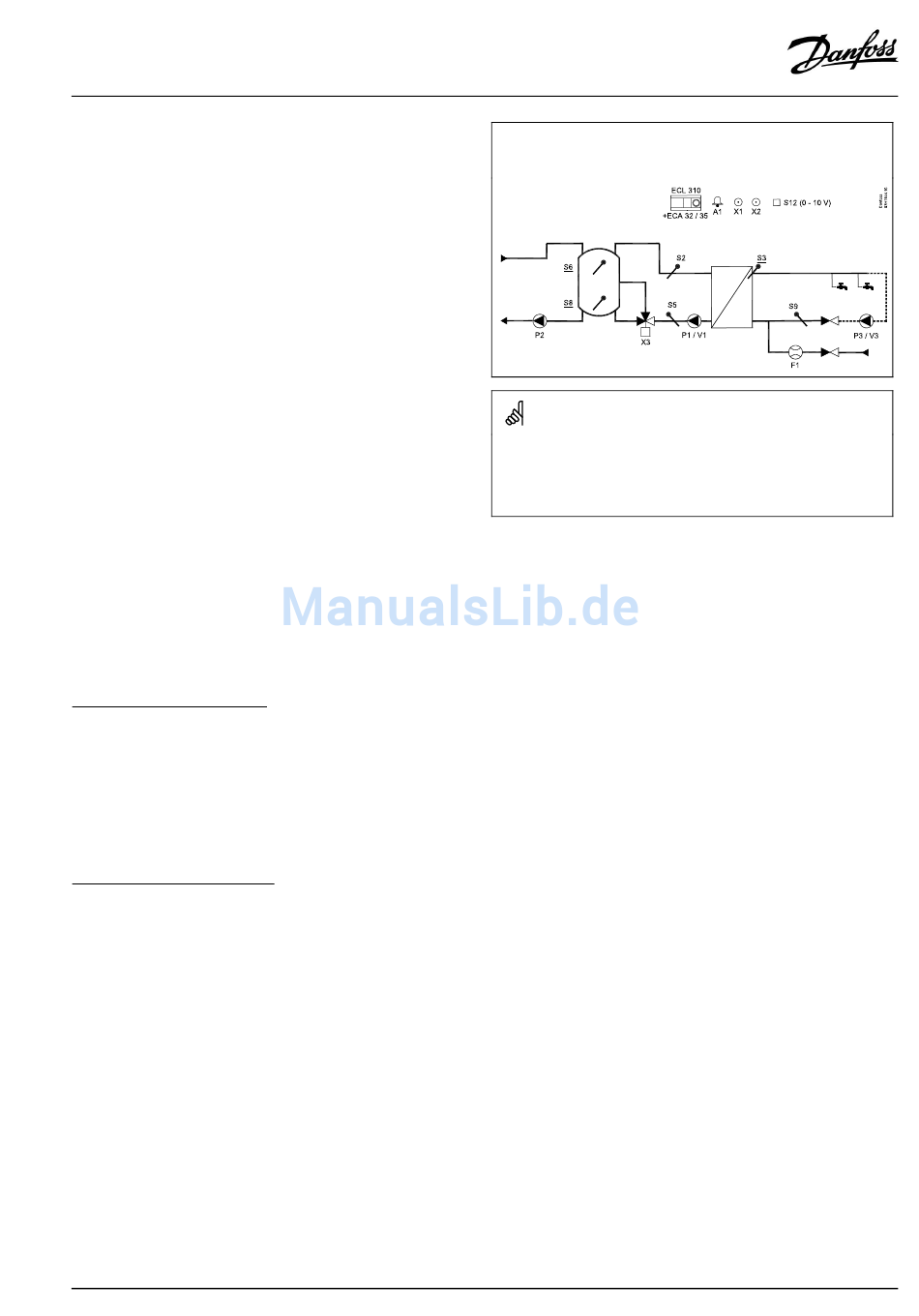

P318.11, Bsp. a, Applikation mit Pumpensteuerung ON/OFF des
Pufferspeichers und Regelpumpe für das Durchfluss-System. Zusätzlich
dazu Regelung der Rücklaufschichtung:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Regler vom Typ ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35 Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2
Versorgungstemperaturfühler
S3
(zwingend) TWW-Temperaturfühler
S5
Rücklauftemperaturfühler
S6 (zwingend) Speichertemperaturfühler oben
S8 (zwingend) Speichertemperaturfühler unten
S9 TWW-Rücklauftemperaturfühler
S12
0–10-V-Eingang für gewünschte Temperatur an S3
F1
Kaltwasserzähler (Impulssignal)
P1
TWW-Versorgungspumpe (ON/OFF-geregelt)
V1 Drehzahl geregelte TWW-Versorgungspumpe
(0–10 V oder PWM)
P2
Pufferspeicherladepumpe (ON/OFF-geregelt)
P3
Zirkulationspumpe (ON/OFF-geregelt)
V3 Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
X1
Wärmebedarfssignal
X2
LEGIO Desinfektion ist aktiviert
X3
Umschaltventil Rücklaufeinschichtung
A1 Alarm
