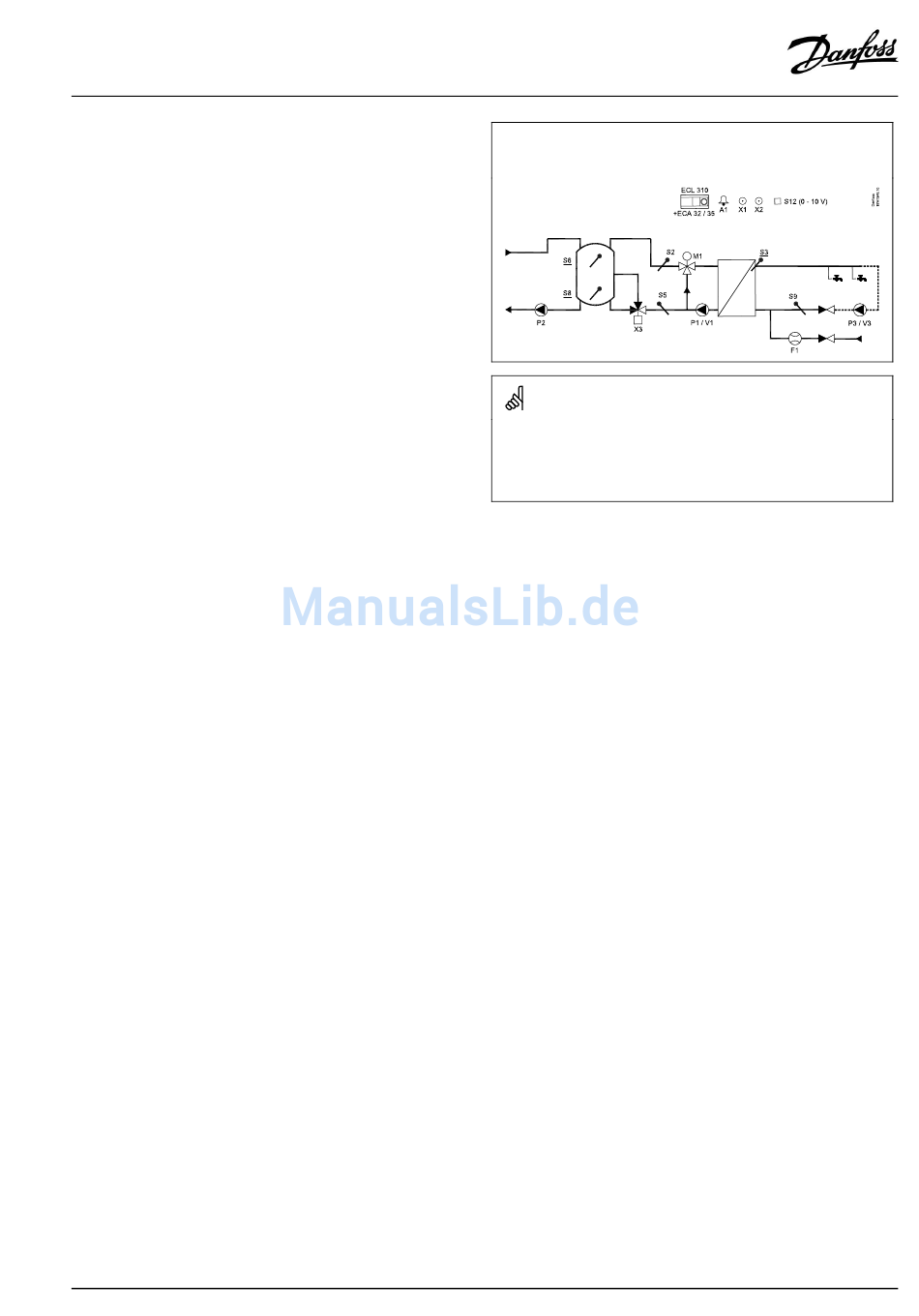

Betriebsanleitung ECL Comfort 310, Applikation P318
VI.JM.Q5.03
P318.11, Bsp. c, Applikation mit Pumpensteuerung ON/OFF
des Pufferspeichers und Regelpumpe sowie Regelventil für das
Durchfluss-System. Zusätzlich dazu Regelung der Rücklaufschichtung.
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler vom Typ ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2 Versorgungstemperaturfühler
S3 (zwingend) TWW-Temperaturfühler
S5
Rücklauftemperaturfühler
S6
(zwingend) Speichertemperaturfühler oben
S8
(zwingend) Speichertemperaturfühler unten
S9
TWW-Rücklauftemperaturfühler
S12 0–10-V-Eingang für gewünschte Temperatur an S3
F1 Kaltwasserzähler (Impulssignal)
P1
TWW-Versorgungspumpe (ON/OFF-geregelt)
V1
Drehzahl geregelte TWW-Versorgungspumpe
(0–10 V oder PWM)
P2 Pufferspeicherladepumpe (ON/OFF-geregelt)
P3 Zirkulationspumpe (ON/OFF-geregelt)
V3
Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
M1 Motorregelventil (3-Punkt-Schritt-Regelung)
X1 Wärmebedarfssignal
X2
LEGIO Desinfektion ist aktiviert
X3
Umschaltventil Rücklaufeinschichtung
A1
Alarm
