Betriebsanleitung ECL Comfort 310, Applikation P318
10 | © Danfoss | 2018.09

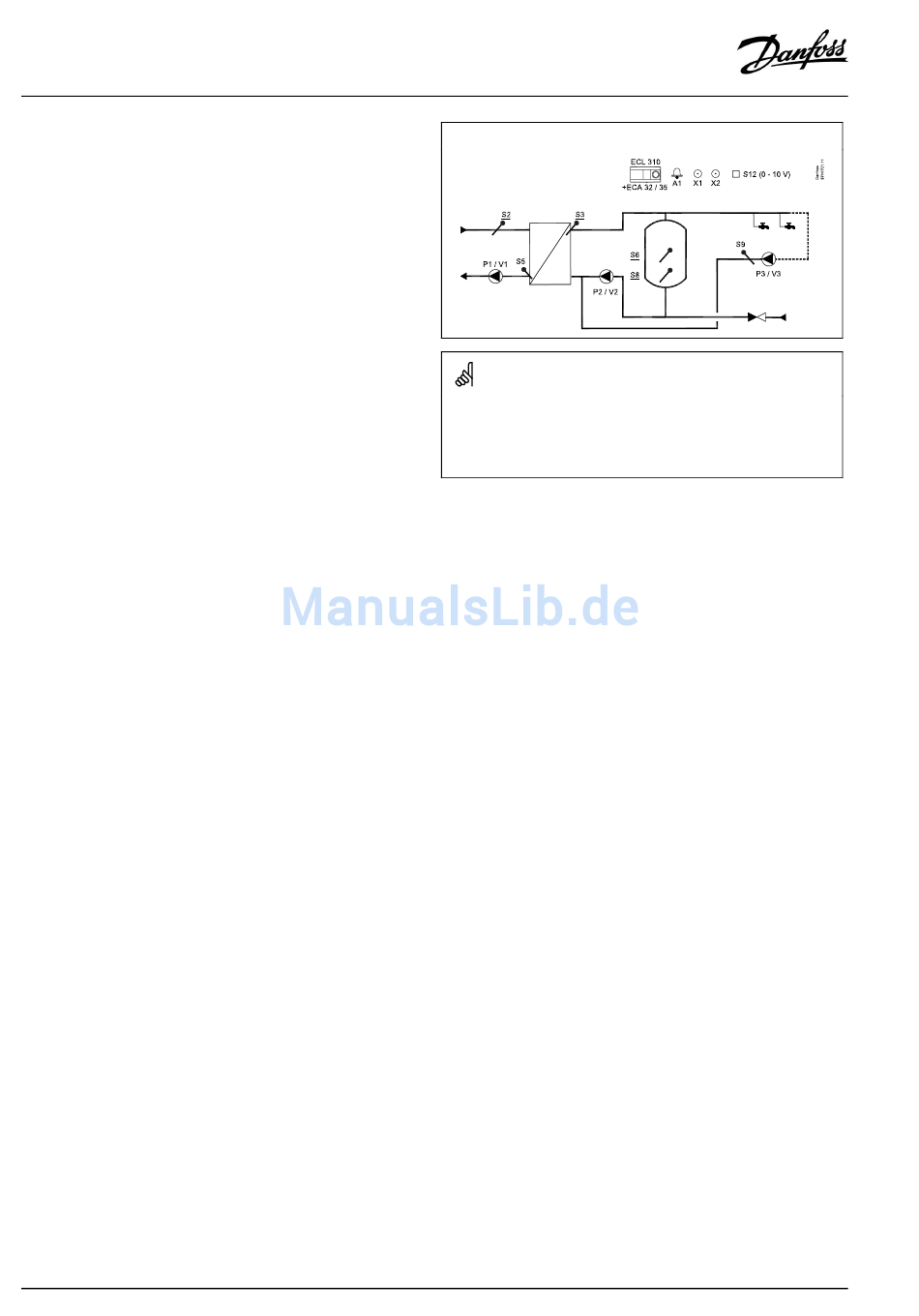

P318.1, Bsp. d, Applikation mit Regelpumpe und externer TWW-Zirkulation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Regler vom Typ ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35 Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2
(zwingend) Versorgungstemperaturfühler
S3
(zwingend) Ladetemperaturfühler
S5
Rücklauftemperaturfühler
S6 (zwingend) Speichertemperaturfühler oben
S8 (zwingend) Speichertemperaturfühler unten
S9
TWW-Rücklauftemperaturfühler
S12
0–10-V-Eingang für gewünschte Temperatur an S6
P1
Versorgungspumpe (ON/OFF-geregelt)
V1 Drehzahl geregelte Versorgungspumpe (0–10 V
oder PWM)
P2
Ladepumpe (ON/OFF-geregelt)
V2
Drehzahl geregelte Ladepumpe (0–10 V oder
PWM)
P3 Zirkulationspumpe (ON/OFF-geregelt)
V3
Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
X1
Wärmebedarfssignal
X2 LEGIO Desinfektion ist aktiviert
A1
Alarm
VI.JM.Q5.03
