Betriebsanleitung ECL Comfort 310, Applikation P318
20 | © Danfoss | 2018.09

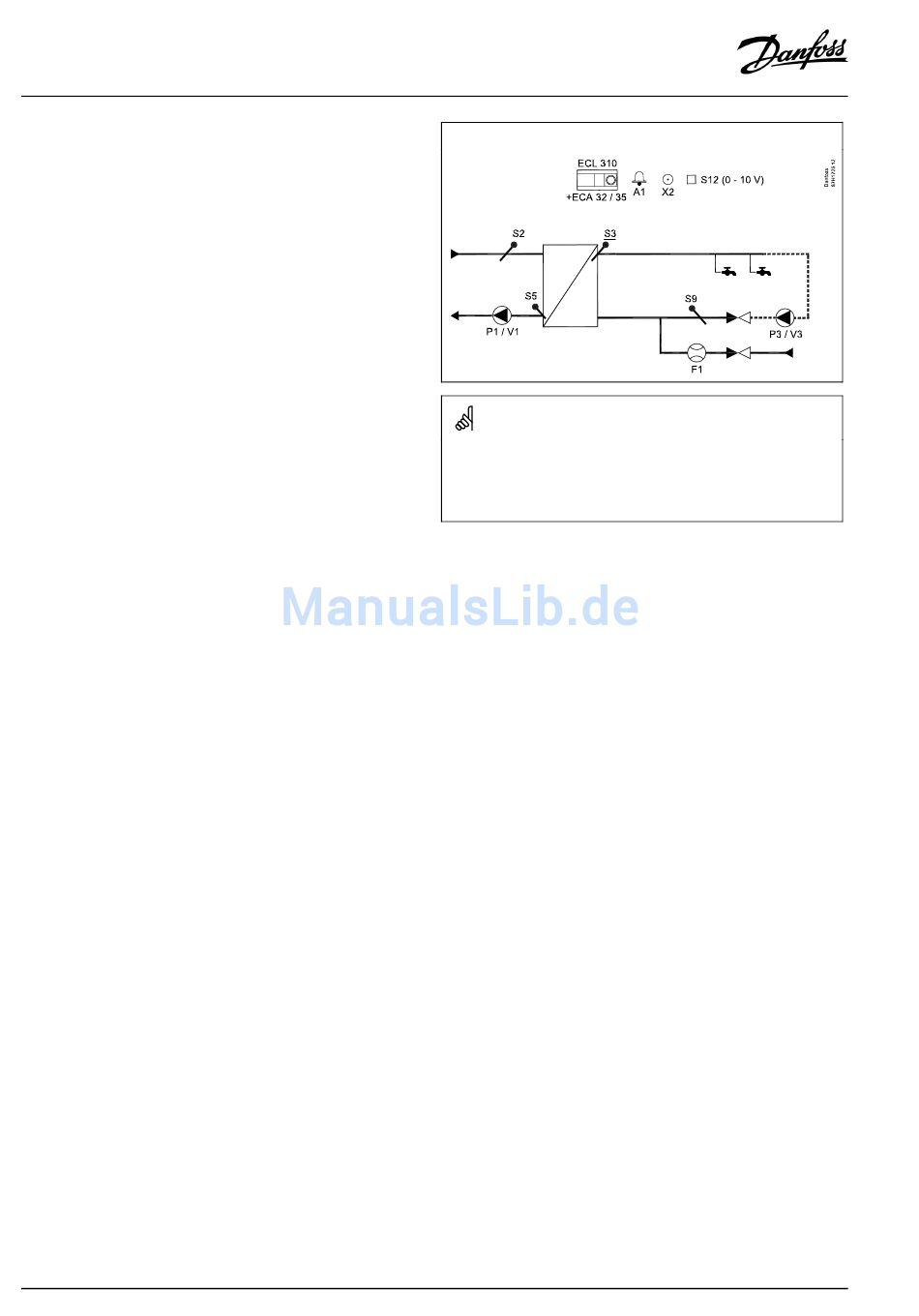

P318.10, Bsp. b, Applikation mit Regelpumpe:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler vom Typ ECL Comfort 310
ECA 32 Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2 Versorgungstemperaturfühler
S3
(zwingend) TWW-Vorlauftemperaturfühler
S5
Rücklauftemperaturfühler
S9
TWW-Rücklauftemperaturfühler
S12
0–10-V-Eingang für gewünschte Temperatur an S3
F1 Kaltwasserzähler (Impulssignal)
P1 Versorgungspumpe (ON/OFF-geregelt)
V1
Drehzahl geregelte Versorgungspumpe (0–10 V
oder PWM)
P3 TWW-Zirkulationspumpe (ON/OFF-geregelt)
V3 Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
X2
LEGIO Desinfektion ist aktiviert
A1 Alarm
VI.JM.Q5.03
