Configurazione zona (continua)

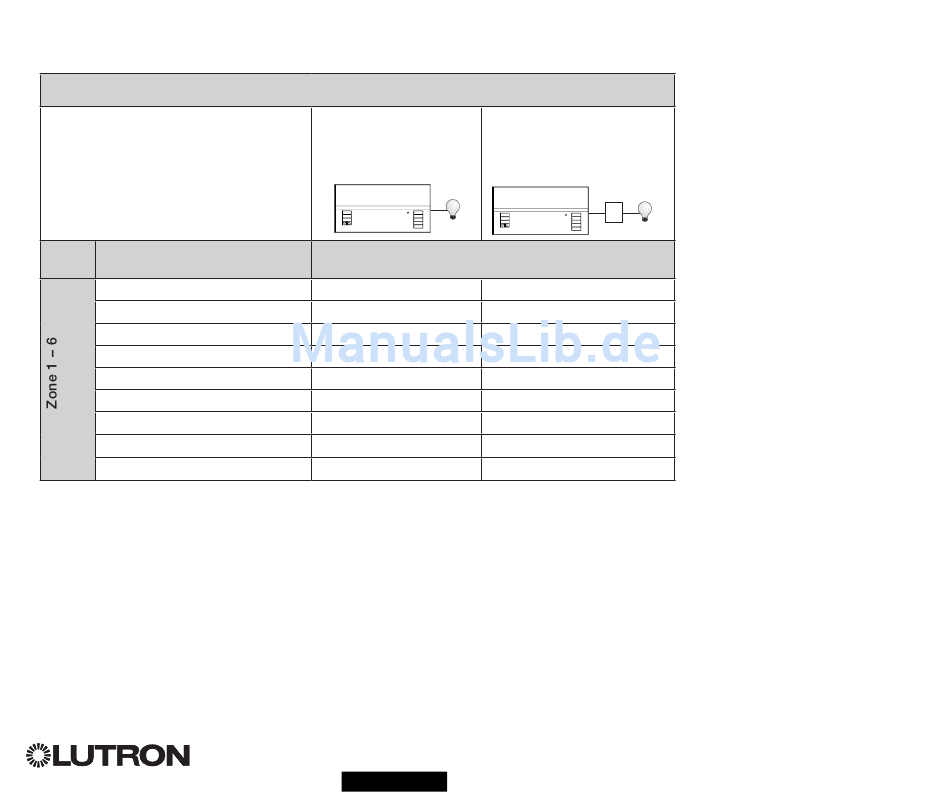

Impostazione dei tipi di carichi

Tipo di carico
A incandescenza
MLV (magnetico a bassa tensione)
ELV (elettronico a bassa tensione)
Hi-lume /Eco-10
® ®
0-10 V
Carichi non dimmerabili
Neon/catodo freddo
DMX
RGB/CMY DMX
®
Controllo diretto Controllo tramite il
mediante centralina modulo di potenza o
GRAFIK Eye QS l'interfaccia
®
LUTRON
Scegliere questo tipo di carico dal menu
sulla centralina GRAFIK Eye
A incandescenza Modulo di potenza
LUTRON
MLV Modulo di potenza
— Modulo di potenza
— Modulo per carichi fluorescenti
— Modulo per carichi fluorescenti
Non dimmerabili Non dimmerabili
Neon, catodo freddo Neon, catodo freddo
— DMX
— RGB/CMY DMX
Per ulteriori informazioni, vedere la guida completa all'installazione e all'uso all'indirizzo www.lutron.com/qs
Guida all'installazione e all'uso della centralina GRAFIK Eye
Note sui tipi di carico:
• Tutti gli apparecchi elettronici
a bassa tensione (ELV) utilizzati
con un'interfaccia devono essere
regolabili tramite controllo
dell'inversione di fase. Prima
Modulo di
d'installare un punto luce ELV,
potenza o
LUTRON
verificare con il costruttore che
l'interfaccia
il trasformatore sia dimmerabile.
Quando si regola l'intensità
LUTRON luminosa, è necessario utilizzare
un'ELV con la centralina (ad
QS:
esempio, NGRX-ELVI-CE-WH).
®
• Per l'uso della centralina con
tutte le lampade DMX o RGB/
CMY DMX, è necessario utilizzare
un'interfaccia esterna DMX (ad
esempio, QSE-CI-DMX).
Potenze zone:
• Non tutte le zone devono essere
collegate, tuttavia alle zone
collegate deve essere assegnato
un carico minimo di 40 W.
• Carichi massimi:
10 A per unità
500 W per zona.
• Il massimo carico di illuminazione
totale di tipo magnetico a bassa
tensione (MLV) è 500 VA / 400 W.
QS 13
®
