的 GRAFIK Eye QS 控制器的接线：
®
线电压接线细节
• 所有线电压/主电缆都必须使用正确认证的
电缆。
• 在配电柜上必须提供适当的短路和过载
保护。安装时可使用最大 20 A 的断路器。
• 按照所有当地和国家的电气规
定进行安装。
• 可以拔出 IEC PELV接线端子以便于进行红
外装置、占空传感器和控制器接线。
• 注意：当心损坏设备。不要将线电压/干线
电缆连接到IEC PELV端子上。

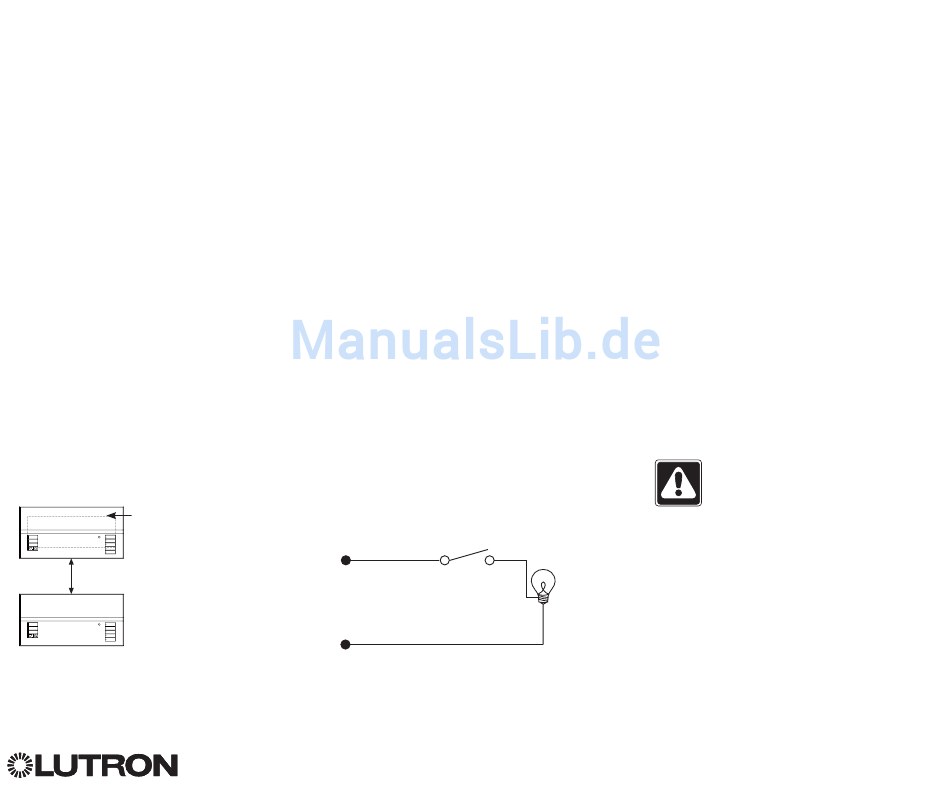

第 1 步：安装墙盒。将深度为89 mm的四
位美式墙盒安装在能方便进行系统设置和
操作的干燥而平坦的室内表面上。在面板
的上下各需留出至少 110 mm 的间隙以保
证良好的散热。所有侧面要留出 25 mm
的空间让面板伸出。
注：路创公司可提供四位墙盒，产品号为
241400。
所有侧面要留出25 mm
的空间让面板伸出墙盒。
LUTRON
110 mm
LUTRON
®
第 2 步：测试负载接线。
• 切断断路器上或保险丝盒上的电源。
• 在火线和负载线之间连接标准照明开关，
以检测回路。
• 接通电源并检查是否短路或开路。如果
负载不工作，则回路为开路。如果断路
器跳闸（保险丝熔断或断开），则负载
可能发生短路。请修复短路或开路并再
检测一次。
火线 开关
零线
更多的特点及高级功能，请参见完整的安装和操作指南，其下载地址为： www.lutron.com/qs
第 3 步：检查控制器接线。
• 地线端子的连接必须按照线电压接线图所
示方法进行。
• 不要在同一光区混用不同的负载类型。
• 进行 IEC PELV接线和线电压/主电缆走线
时，必须遵循所有当地和国家的电气规
范。
负载
GRAFIK Eye
®
警告！ 电击危险。可导致死亡或严
重受伤事故。进行任何操作之前，
要关掉断路器或取下供电线路的
主保险丝。将负载接入 控制器的
GRAFIK Eye QS 之前，要检查负
®
载是否有短路。
QS 控制器的安装和操作快速指南 4
