Cableado del GRAFIK Eye

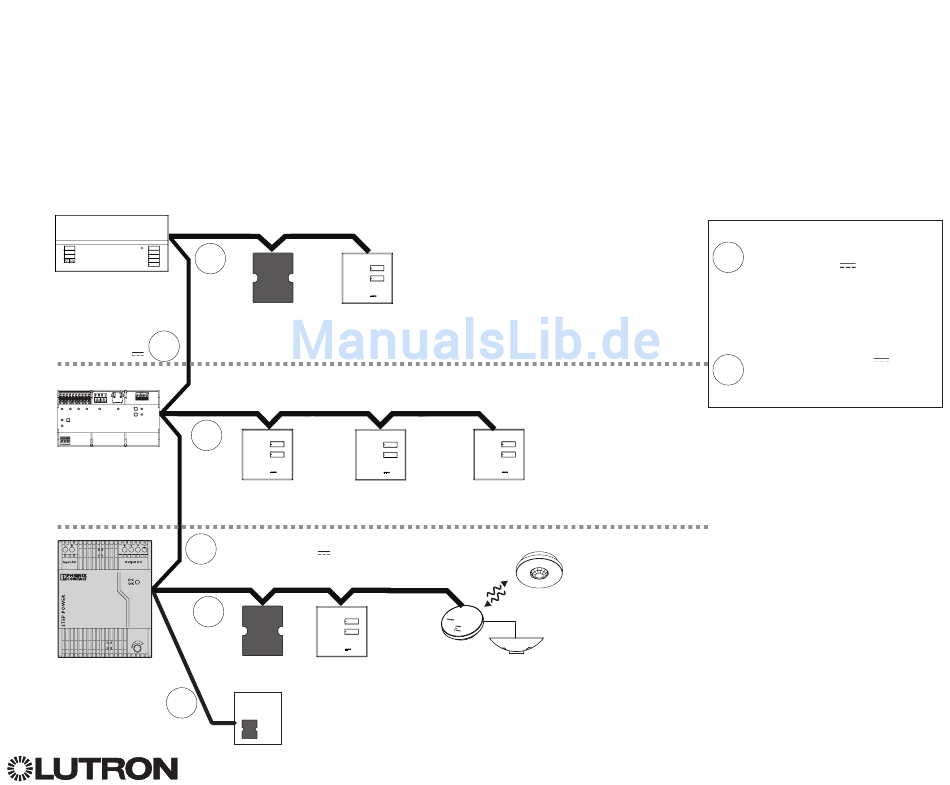

Ejemplo de cableado del grupo de alimentación
En el enlace QS, hay dispositivos que proporcionan alimentación y otros que la consumen. Cada dispositivo tiene un número
específico de las unidades de consumo de energía (PDU) que suministra o consume. Un grupo de alimentación consta de
un dispositivo que alimenta y uno o más dispositivos que consumen energía; cada grupo de alimentación sólo puede tener
un dispositivo de alimentación. Para obtener más información sobre las unidades de consumo de energía, consulte el documento
de especificaciones de las PDU (unidades de consumo de energía) del enlace QS (Lutron PN 369405).
En los grupos de alimentación del enlace QS, conecte los cuatro terminales (1, 2, 3 y 4), como se muestra en la letra A del diagrama.
Entre los dispositivos del enlace QS que suministran alimentación, conecte sólo los terminales 1, 3 y 4 (NO el terminal 2), como
se muestra en la letra B del diagrama.
El cableado puede estar con conector T o en cadena.
LUTRON
La unidad de control
GRAFIK Eye QS
®
controla las PDU de
suministro de la unidad
(No conecte el
B
terminal 2: 24 V )
A
La unidad Energi
Savr Node
TM
suministra PDU
B
La fuente de
alimentación QS
suministra PDU
B
®
QS unidad de control:
®
A
Las interfases Las botoneras
de control de pared
consumen PDU consumen PDU
Las botoneras de pared
consumen PDU
(No conecte
el terminal 2: 24 V )
A
Las interfases de
control consumen PDU
Quantum
®
suministra PDU
Para información adicional, consulte la guía completa de instalación y funcionamiento en www.lutron.com/qs
Guía rápida de instalación y funcionamiento del GRAFIK Eye
Grupo de
alimentación 1
Grupo de
alimentación 2
Grupo de
alimentación 3
El módulo de sensor QS
con sensor de presencia
consumen PDU
Los terminales 1, 2, 3 y 4
A
(común, 24 V y datos)
conectan dispositivos
dentro de un grupo
de alimentación.
El terminal 2 (24 V )
B
NO está conectado entre
grupos de alimentación.
QS unidad de control 8
®
