Anschluss der Steuerstelle GRAFIK Eye

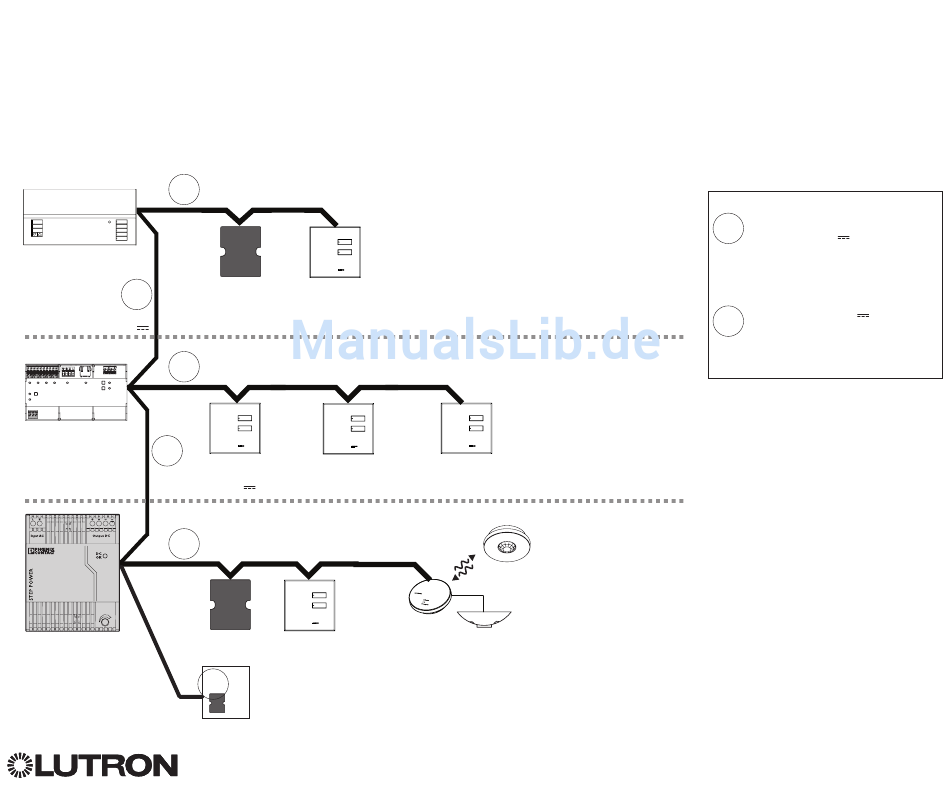

Beispiel zum Anschluss von Leistungsgruppen
Am QS-Bus befinden sich Geräte, die Strom liefern, und Geräte, die Strom verbrauchen. Jedes Gerät hat eine bestimmte Anzahl von Stromeinheiten,
die es entweder liefert oder verbraucht. Eine Leistungsgruppe besteht aus einem Gerät, das Strom liefert, und einem oder mehreren Geräten, die
Strom verbrauchen. Jede Leistungsgruppe darf nur ein stromlieferndes Gerät haben. Weitere Informationen zu Stromversorgungseinheiten finden Sie
im Datenblatt zu QS-Bus-Stromversorgungseinheiten (Lutron-Bestell-Nr. 369405).
Verbinden Sie innerhalb der Leistungsgruppen am QS-Bus alle 4 Klemmen (1, 2, 3 und 4), die in der Zeichnung mit dem Buchstaben A
gekennzeichnet sind. Verbinden Sie zwischen stromliefernden Geräten am QS-Bus nur die Klemmen 1, 3 und 4 (NICHT Klemme 2), die in der
Zeichnung mit dem Buchstaben B gekennzeichnet sind.
Der Anschluss kann als T-Abzweigung oder in Reihe vorgenommen werden.
A
LUTRON
Die GRAFIK Eye
QS-
®
Steuerstelle liefert
Stromversorgungs-
B
einheiten
(Klemme 2 nicht
anschließen: 24 V )
A
Energi Savr Node
TM
liefert Stromversorg-
B
ungseinheiten-
(Klemme 2 nicht
anschließen: 24 V )
A
Das QS-Stromvers-
orgungsgerät liefert
Stromversorgungseinheiten
®
Bedienstellen
verbrauchen
Stromversorgungseinheiten
Steuer-Schnittstellen
verbrauchen
Stromversorgungseinheiten
Bedienstellen verbrauchen
Stromversorgungseinheiten
B
Quantum
liefert
®
Stromversorgungseinheiten
Weitere Informationen finden Sie in der vollständigen Installations- und Betriebsanleitung unter www.lutron.com/qs
QS:
®
Leistungsgruppe 1
Leistungsgruppe 2
Leistungsgruppe 3
Das QS-Sensormodul mit
Präsenzmelder verbraucht
Stromversorgungseinheiten
Kurzanleitung für Installation und Betrieb der GRAFIK Eye
Die Klemmen 1, 2, 3 und 4
A
(Masse, 24 V
und Daten)
verbinden Geräte innerhalb
einer Leistungsgruppe.
Klemme 2 (24 V ) wird
B
zwischen Leistungsgruppen
NICHT angeschlossen.
QS-Steuerstelle 8
®
