Anschluss der Steuerstelle GRAFIK Eye

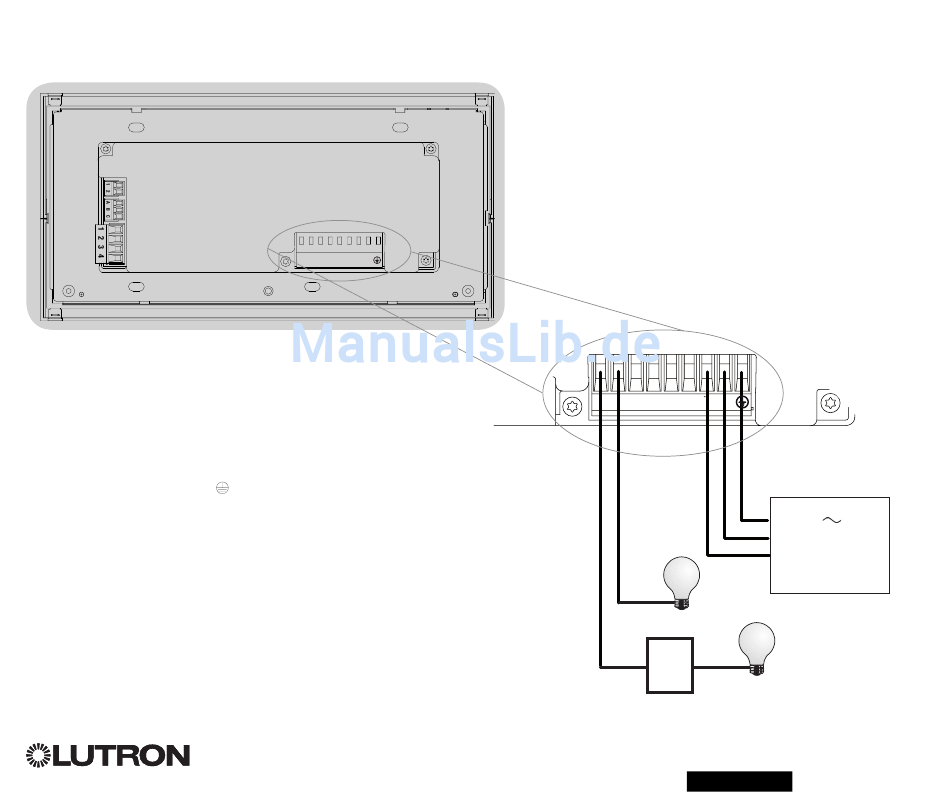

Übersicht über Netzspannungs-Anschluss
Netzspannungskabel und
Lastverkabelung
4,0 mm
Klemmenbeschriftungen:
L: Phase
N: Neutralleiter
1-6: Gedimmte/geschaltete
®
1 2 3 4 5 6 L N
an jeder Klemme
2
: Erde
Netzspannungsausgänge
Weitere Informationen finden Sie in der vollständigen Installations- und Betriebsanleitung unter www.lutron.com/qs
QS:
®
Kurzanleitung für Installation und Betrieb der GRAFIK Eye
1 2 3 4 5 6 L N
Glühlampenlast
Dimmermodul
oder Interface
230 V -
Schaltschrank
Vom Dimmermodul
oder Interface
gesteuerte Last
QS-Steuerstelle 3
®
