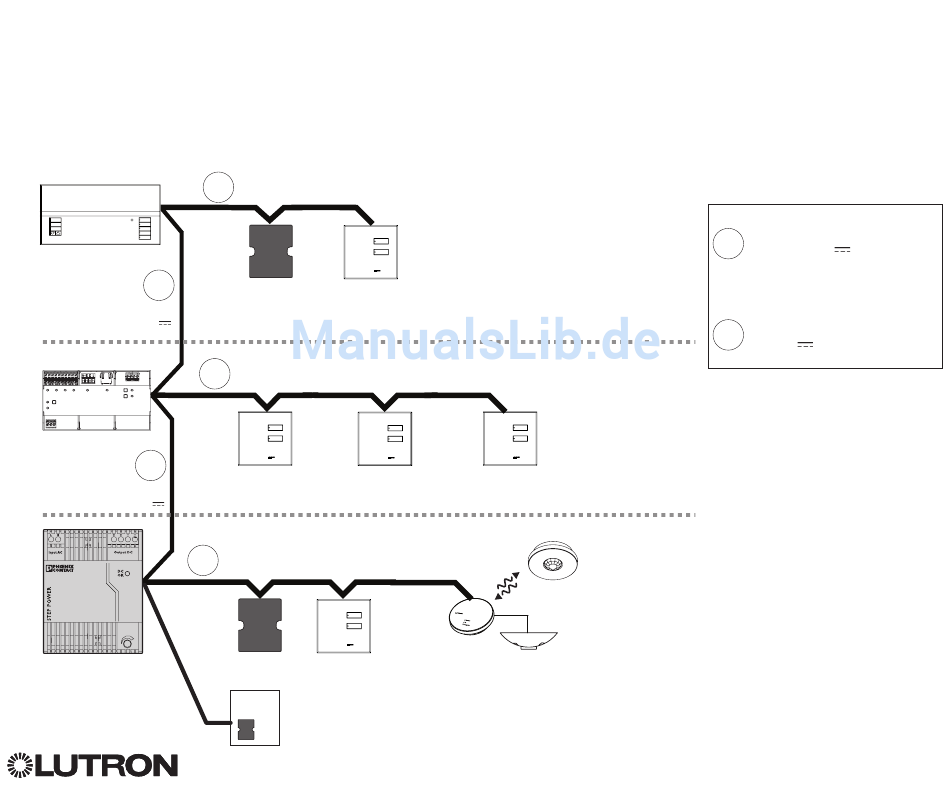

的 GRAFIK Eye QS 控制器的接线：电源组接线示例
®
QS链路上既有供应电力的设备也有消耗电力的设备。 每个设备都有一个特定的供应电力或消耗电力的用电单元 （PDU） 数量。 一个电源组由一个
供应电力的设备和一个或多个消耗电力的设备组成； 每个电源组只能有一个供应电力的设备。 有关用电单位（PDU）的进一步信息，请参阅QS
链路用电单位规格建议（路创部件号 369380）。
在 QS 链路的电源组内， 连接如示意图中的字母A所示的所有 4 个端子 （1、 2、 3和4） 。 在 QS 链路上供应电力的设备之间， 仅连接如示意图中的字
母B所示的端子1、 3和4 （不连接端子2） 。
接线可以采用菊链式或T形抽头式联接。
LUTRON
GRAFIK Eye QS
®
控制器供应PDU
B
(不要连接 2
号端子：24 V )
Energi Savr Node
TM
设备供应PDU
B
(不要连接 2 号
端子：24 V )
A
QS电源供应PDU
®
A
控制接口 墙控器消
消耗PDU 耗PDU
A
墙控器
消耗PDU
控制接口
墙控器
消耗PDU
消耗PDU
Quantum
®
设备供应PDU
带占空传感器的QS传感器模
块消耗PDU
更多的特点及高级功能，请参见完整的安装和操作指南，其下载地址为： www.lutron.com/qs
电源组 1
接线端子 1、 2、 3 和 4
A
（共享， 24 V
连接一个电源组内的各个
设备。
各电源组之间的端子
B
2 (24 V
电源组 2
电源组 3
GRAFIK Eye QS 控制器的安装和操作快速指南
®
和数据）
) 不连接。
