Cableado del GRAFIK Eye

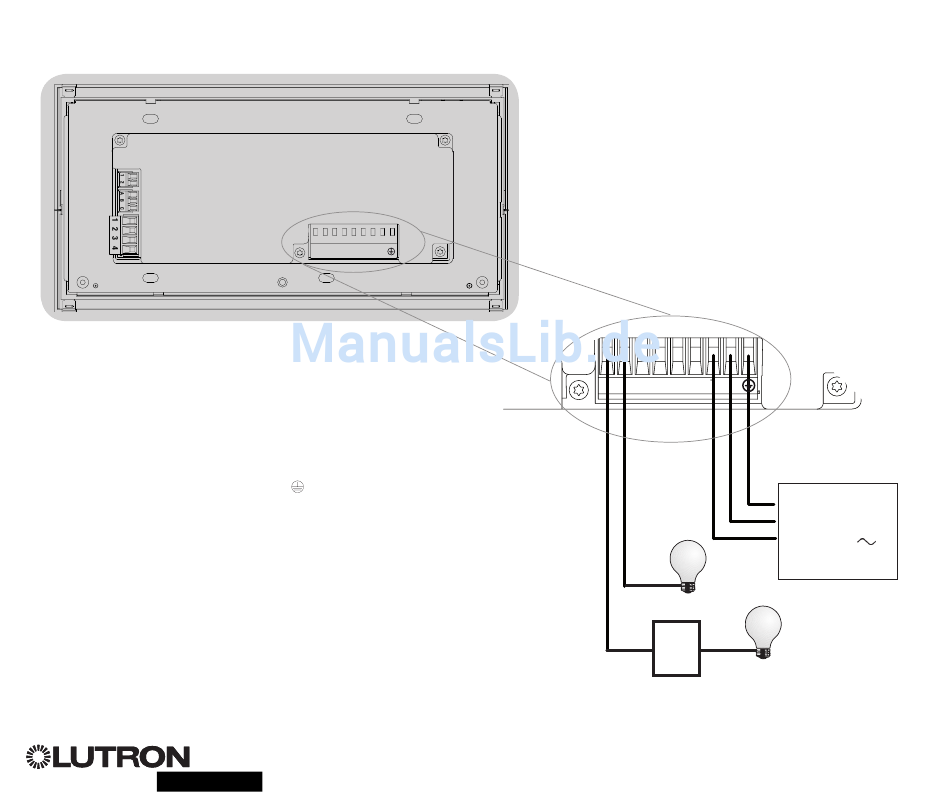

Descripción general del cableado de tensión de línea/red de alimentación
®
QS unidad de control:
®
1 2 3 4 5 6 L N
Cables de tensión de
línea/red de alimentación
y cableado de cargas
Etiquetas de los terminales:
L: Vivo/con corriente
N: Neutro
: Tierra
1-6: Salidas de tensión de línea
atenuadas/conmutadas
4,0 mm
2
cada terminal
Para información adicional, consulte la guía completa de instalación y funcionamiento en www.lutron.com/qs
Guía rápida de instalación y funcionamiento del GRAFIK Eye
1 2 3 4 5 6 L N
Carga incandescente
Módulo de poder
o interfase
QS unidad de control 3
®
Panel de
distribución
de 230 V
Carga controlada
por el módulo
de poder o
interfase
