Câblage du GRAFIK Eye

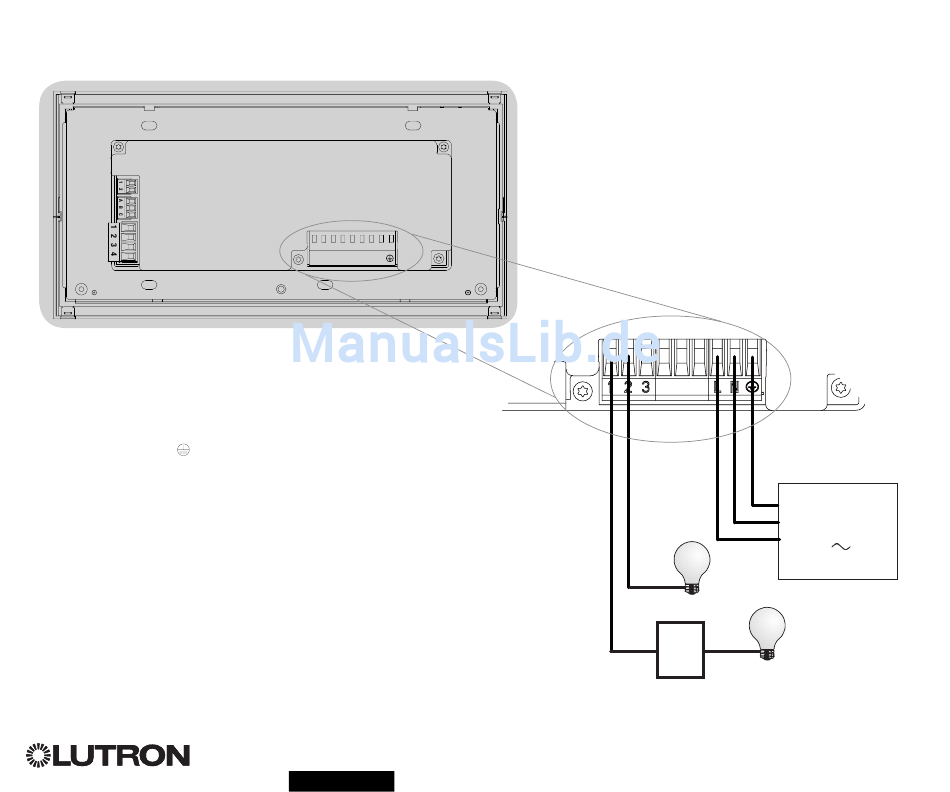

Aperçu de câblage tension secteur et de distribution
Câbles d'alimentation/
tension secteur et câblage
de distribution
Étiquettes de bornes :
L : Phase (fil vivant)
N : Neutre
: Mise à la terre
1-6 : Sorties tension secteur
de gradateur/commutateur
Fil de calibre 4,0 mm
pour chaque borne de
raccordement
®
QS unité de contrôle :
®
1 2 3 4 5 6 L N
2
Pour obtenir plus de détails, référez vous au Guide d'installation et de fonctionnement complet au www.lutron.com/qs
Guide d'installation et de fonctionnement du GRAFIK Eye
Tableau de
distribution
230 V
Charge incandescente
Charge contrôlée par
module ou interface
d'alimentation
Module ou
interface
d'alimentation
QS unité de commande 3
®
