Zonen-Setup

Zuordnung der Lasttypen

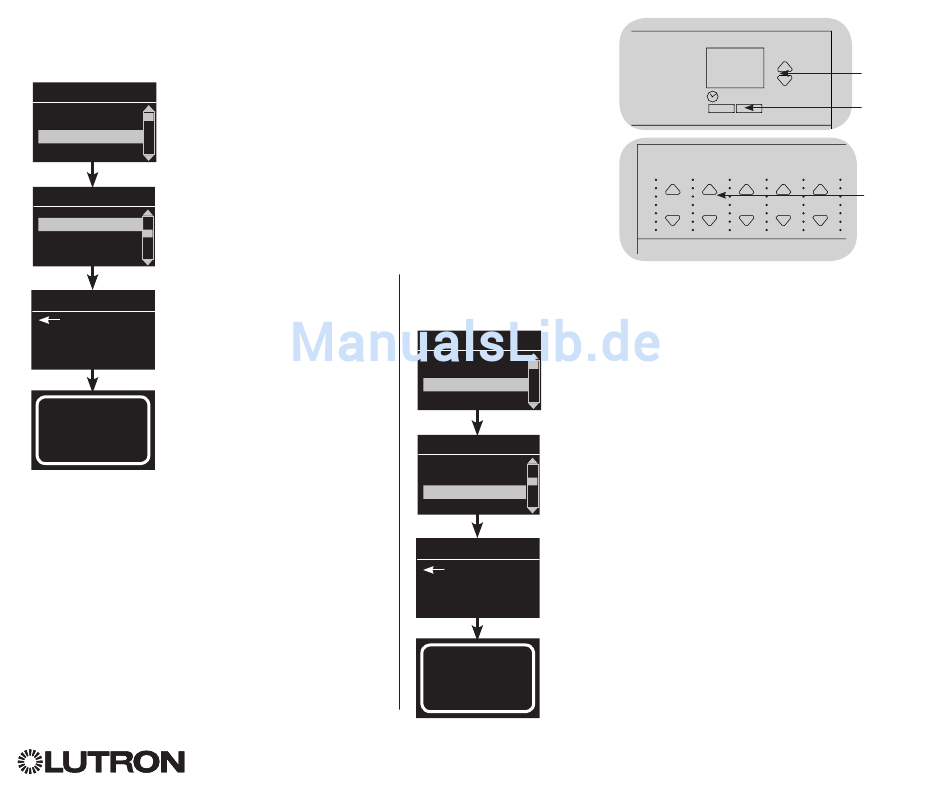

Hauptmenü 1. Aktivieren Sie den
Programmiermodus.
CCI-Setup
2. Heben Sie mit Hilfe der
Zonen-Setup
Master-Tasten "Zonen-Setup"
hervor und drücken Sie zur
Bestätigung die OK-Taste.
Zonen-Setup 3. Heben Sie mit Hilfe der
Master-Tasten "Lasttyp"
Lasttyp
hervor. Drücken Sie zur
Nicht dimmbarer L...
Bestätigung die OK-Taste.
Siehe die Tabelle "Einstellung
der Lasttypen" auf der
nächsten Seite.
Lasttyp
4. Wählen Sie mit den Heller/
Zonen einstellen
Dunkler-Zonentasten den
Lasttyp für die betreffende
Zone aus. Siehe die Liste
auf der nächsten Seite für
unterstützte Lasttypen.
Drücken Sie zur Bestätigung
die OK-Taste.
Gespeichert
5. Auf dem Informationsdisplay
wird bestätigt, dass der
Lasttyp gespeichert worden
ist.
6. Verlassen Sie den
Programmiermodus.
®
1
Weitere Informationen finden Sie in der vollständigen Installations- und Betriebsanleitung unter www.lutron.com/qs
2 3 4 5 6

Zuordnung von nicht dimmbaren Lasttypen

Für Zonen, die nicht dimmbaren Lasten zugeordnet sind, stehen drei
Konfigurationen zur Verfügung:
• LOFO: zuletzt ein, zuerst aus
Hauptmenü
• FOFO: zuerst ein, zuerst aus
CCI-Setup
• FOLO: zuerst ein, zuletzt aus
Zonen-Setup
Bei Szenen, die sich aus dimmbaren und nicht
dimmbaren Lasttypen zusammensetzen, werden die
nicht dimmbaren Lasten in der Konfiguration "zuerst
ein/aus" vor den dimmbaren Lasten und in der
Zonen-Setup
Konfiguration "zuletzt ein/aus" nach den dimmbaren
Lasttyp
Lasten umgeschaltet.
Nicht dimmbarer ...
1. Aktivieren Sie den Programmiermodus.
2. Heben Sie mit Hilfe der Master-Tasten "Zonen-Setup"
hervor und drücken Sie zur Bestätigung die OK-Taste.
Lasttyp
3. H eben Sie mit Hilfe der Master-Tasten "Nicht dimmbarer
Lasttyp" hervor und drücken Sie zur Bestätigung die
Zonen einstellen
OK-Taste. Siehe die Tabelle "Einstellung der Lasttypen"
auf der nächsten Seite.
4. Wählen Sie mit den Heller/Dunkler-Zonentasten den
nicht dimmbaren Lasttyp für die betreffende Zone
aus. (Zonen, die nicht als nicht dimmbare Zonen
programmiert sind, werden als "nicht veränderbar"
Gespeichert
dargestellt.) Drücken Sie zur Bestätigung die OK-Taste.
5. Auf dem Informationsdisplay wird bestätigt, dass der
Lasttyp gespeichert worden ist.
6. Verlassen Sie den Programmiermodus.
Kurzanleitung für Installation und Betrieb der GRAFIK Eye
OK
1 2 3 4 5
QS-Steuerstelle 12
®
Master-
Tasten
OK-Taste
Wählen Sie
mit den
6 Zonen-
Heller/
Dunkler-
Tasten den
Lasttyp
für die
betreffende
Zone aus.
