光区设置（续）

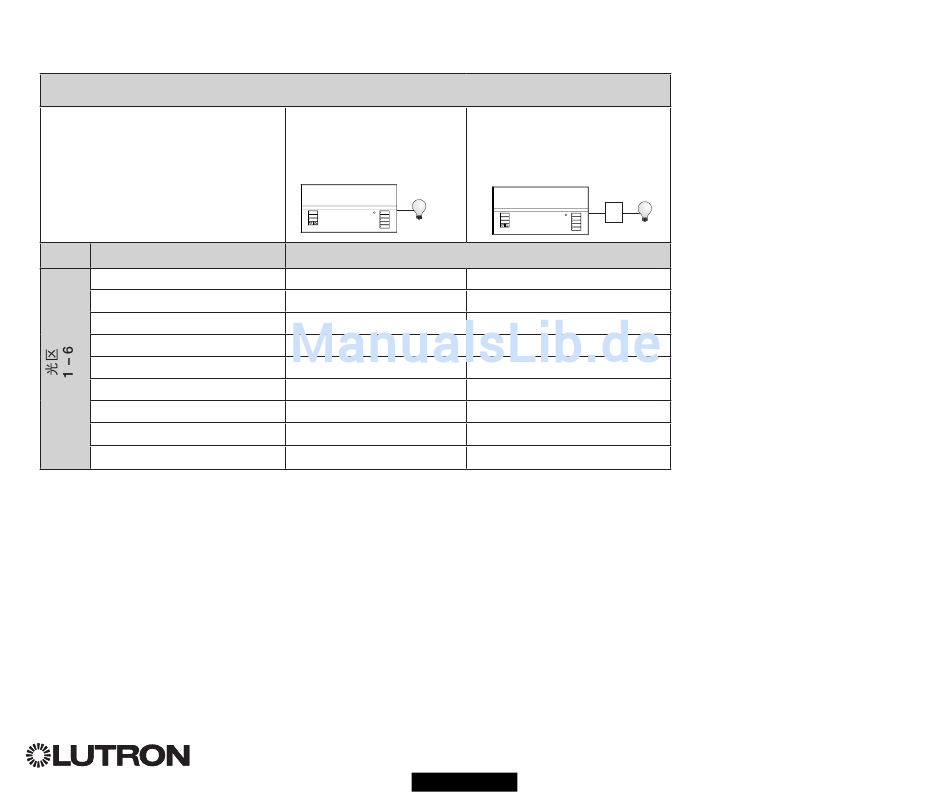

设定负载类型
灯具负载类型
白炽灯
MLV（电感低压灯）
ELV（电子低压灯）
Hi-lume /Eco-10
® ®
0-10 V
非调光照明负载
霓虹灯／冷阴极灯
DMX
RGB/CMY DMX
®
通过 GRAFIK Eye QS
®
控制器直接控制
LUTRON
从 GRAFIK Eye QS 控制器的菜单中选择此负载类型：
®
白炽灯
LUTRON
MLV
—
—
—
非调光
霓虹灯, CC
—
—
更多的特点及高级功能，请参见完整的安装和操作指南，其下载地址为： www.lutron.com/qs
通过电源模块或接口控制
电源模块或
LUTRON
接口控制
LUTRON
电源模块
电源模块
电源模块
萤光灯模块
萤光灯模块
非调光
霓虹灯, CC
DMX
RGB/CMY DMX
GRAFIK Eye
®
负载类型说明
• 与接口配用的所有电子低压灯
（ELV）都必须能进行反相控制调
光。在安装电子低压灯（ELV）之
前，请向制造厂商查实以确认其
变压器可以进行调光。用该控制器
对它们进行调光时，必须使用电子
低压灯接口（如 NGRX-ELVI-CE-
WH）。
• 对于所有 DMX 或 RGB/CMY DMX
照明，控制器必须与外部 DMX 接
口（例如QSE-CI-DMX）配合使
用。
光区额定值：
• 不必把所有的光区都接入；但是，
接入的光区必须至少有 40 W 的负
载。
• 最大负载：
每个设备 10A
每个光区 500 W。
• 电感低压灯（MLV）负载的最大总
照明负载为 500 VA / 400 W。
QS 控制器的安装和操作快速指南 13
