Completamento dell'installazione della centralina GRAFIK Eye

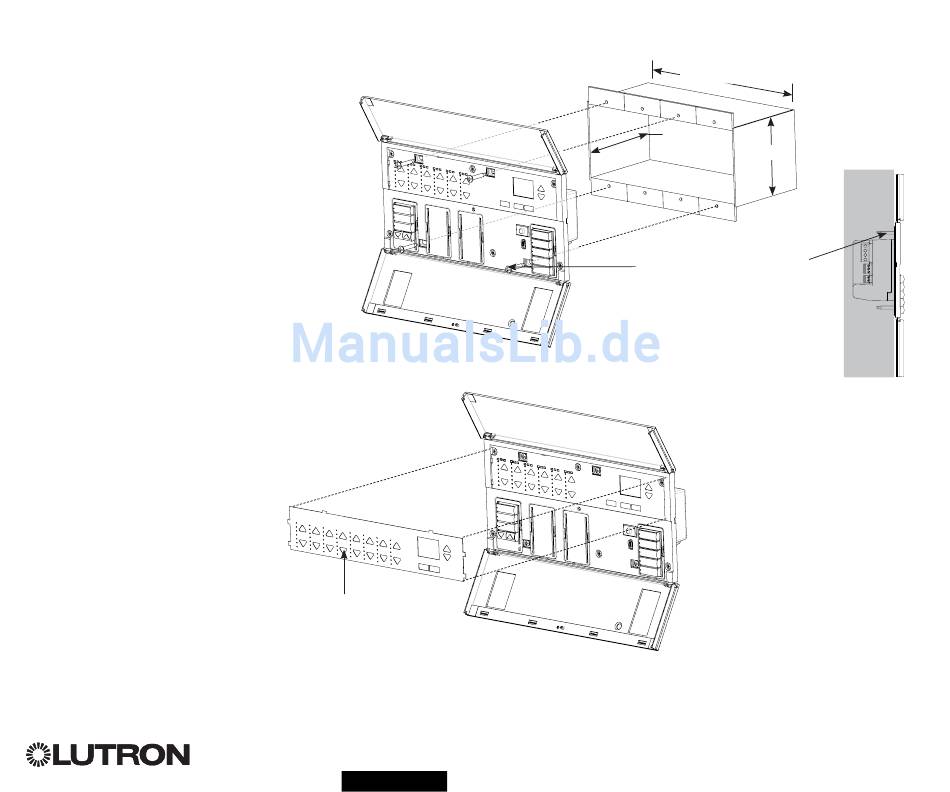

1. Montare la centralina nella scatola a muro
come mostrato utilizzando le quattro viti
fornite.
Nota: osservare tutte le normative
elettriche locali e nazionali quando
si eseguono i collegamenti dei cavi
a bassa tensione (IEC PELV) e delle
linee a tensione di rete.
2. Verificare l'impianto:
• Applicare tensione.
• Premere il pulsante superiore delle scene.
Il LED si accenderà.
• Premere i pulsanti alza e abbassa luci
zona. Assicurarsi che la centralina possa
regolare l'intensità luminosa dei carichi
collegati.
3. Applicare il rivestimento protettivo
alla centralina.
®
Rivestimento protettivo
(applicare dopo
l'installazione)
Per ulteriori informazioni, vedere la guida completa all'installazione e all'uso all'indirizzo www.lutron.com/qs
QS
®
87 mm
Nota: quando si serrano le viti di
Guida all'installazione e all'uso della centralina GRAFIK Eye
200 mm
95 mm
Parete
fissaggio, assicurarsi che il
coperchio incernierato e il
pannello frontale si aprano
completamente, come
mostrato in figura.
QS 9
®
