的 GRAFIK Eye QS 控制器的接线：
®

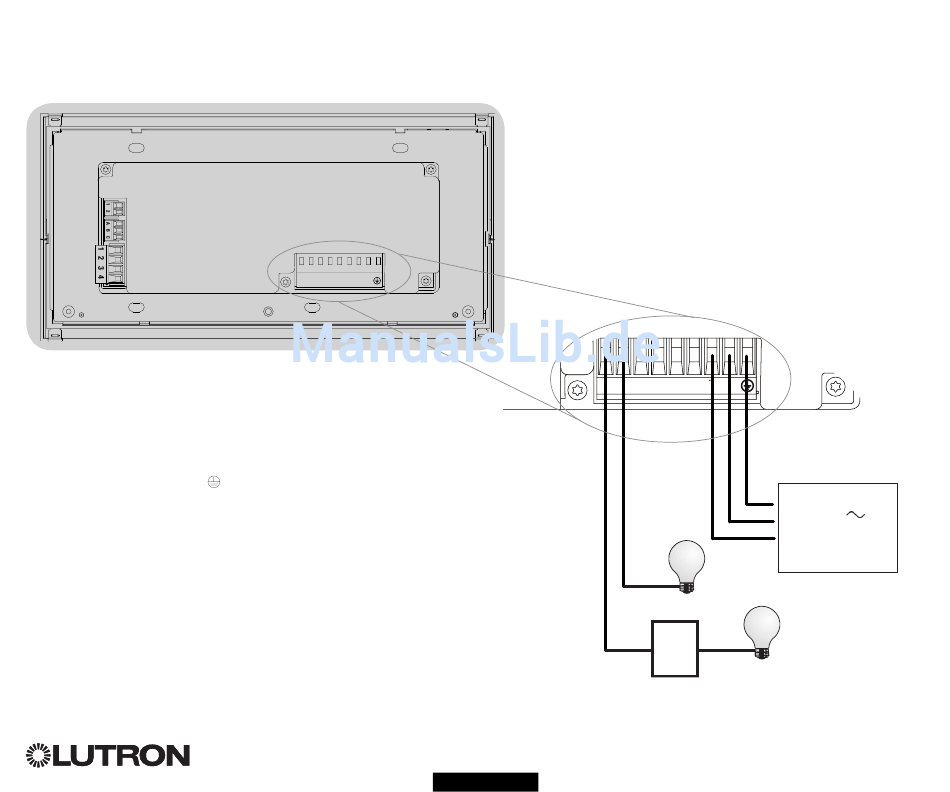

线电压接线概述
线电压/主电缆和负载接线
4.0 mm
端子标签：
L：火线
N：零线
1-6: 调光/开关线电压输出
®
1 2 3 4 5 6 L N
（每个端子）
2
: 接地
更多的特点及高级功能，请参见完整的安装和操作指南，其下载地址为： www.lutron.com/qs
GRAFIK Eye
1 2 3 4 5 6 L N
白炽灯负载
电源模块
或接口控制
QS 控制器的安装和操作快速指南
®
230 V
配电柜
受电源模块
或接口控制
控制的负载
