Cableado del GRAFIK Eye
Detalles del cableado de tensión de línea
• Utilice cable que esté apropiadamente
certificado para todos los cables de
tensión de línea/red de alimentación.
• Se debe brindar protección apropiada
contra corto circuitos y sobrecargas
en el panel de distribución. Podrá usar
un cortacircuitos de hasta 20 A para
su instalación.
• Realice la instalación de acuerdo con
todos los códigos eléctricos locales
y nacionales.
• Los terminales IEC PELV deben
ser desenchufados temporalmente
para facilitar el cableado del sensor
de presencia, del IR y de control.
• Aviso: Riesgo de daños a la unidad.
No conecte cables de tensión de línea/
red de alimentación a los terminales
IEC PELV.
Paso 1: Instale la caja de empotrar.
Monte una caja de empotrar americana
simple de 4 dispositivos a 89 mm de
profundidad en una superficie interior
seca y plana que sea accesible y permita
la programación y el funcionamiento
del sistema. Deje un espacio libre de
al menos 110 mm por encima y por
debajo de la carátula para asegurar una
correcta disipación del calor. Deje que
sobresalgan 25 mm a ambos lados de la
carátula.
Nota: Caja de empotrar de 4 dispositivos
disponible en Lutron; P/N 241400.
La carátula sobresale
de la caja de empotrar
en ambos lados;
deje 25 mm
LUTRON
110 mm
LUTRON
®
QS unidad de control:
®

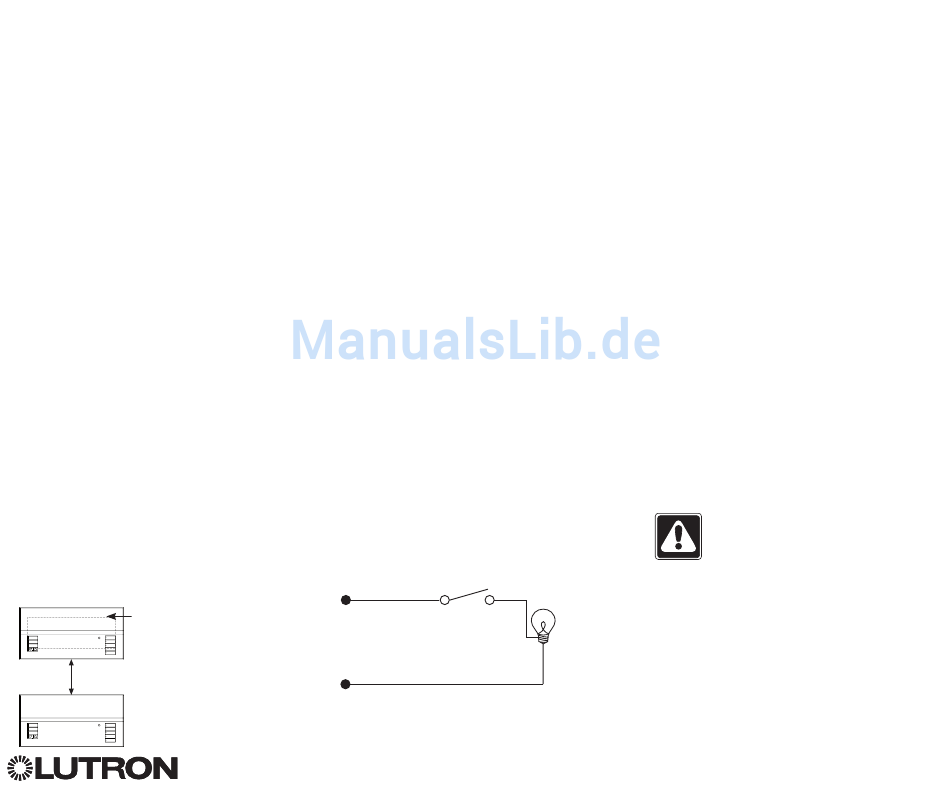

Paso 2: Pruebe el cableado
de la carga.
• Desconecte la alimentación en el
cortacircuitos o en la caja de fusibles.
• Conecte un interruptor estándar de
luz entre el conductor vivo y el cable
de la carga para probar el circuito.
• Encienda la alimentación y asegúrese
de que no haya cortocircuitos o circuitos
abiertos. Si la carga no funciona,
el circuito está abierto. Si el cortacircuitos
se dispara (el fusible se quema o se abre),
puede haber un cortocircuito en la carga.
Corrija los cortocircuitos o circuitos
abiertos y vuelva a realizar la prueba.
Vivo/con Interruptor
corriente
Neutro
Para información adicional, consulte la guía completa de instalación y funcionamiento en www.lutron.com/qs
Guía rápida de instalación y funcionamiento del GRAFIK Eye
Paso 3: Verifique el cableado
de la unidad de control.
• La conexión del terminal de tierra/masa
debe realizarse como se muestra en los
diagramas de cableado para la tensión
de línea.
• No mezcle distintos tipos de carga
en la misma zona.
• Respete todos los códigos eléctricos
locales y nacionales al instalar
el cableado IEC PELV con el cableado de
tensión de línea/red de alimentación.
Carga
¡ADVERTENCIA! Peligro de
electrocución. Puede ocasionar
lesiones graves o la muerte.
Apague siempre el cortacircuitos
o quite el fusible del circuito
de alimentación antes de realizar
cualquier trabajo. Antes de
conectar las cargas al GRAFIK
Eye QS unidad de control,
®
compruebe si las cargas
presentan cortocircuitos.
QS unidad de control 4
®
