Anschluss der Steuerstelle GRAFIK Eye
• Verwenden Sie für alle Netzleitungen
ausschließlich zertifizierte Kabel.
• Am Verteilerschrank muss für
Kurzschluss- und Überlastschutz gesorgt
werden. Bei der Installation kann ein
Sicherungsautomat für bis zu 20 A
verwendet werden.
• Die Anlage muss entsprechend allen
lokalen und nationalen Vorschriften
installiert werden.
• Zur Erleichterung der Verdrahtung
von IR-Empfänger, Präsenzmelder
und Steuerung können die IEC PELV-
Klemmen vorübergehend abgezogen
werden.
• Hinweis: Beschädigungsgefahr für das
Gerät. An den IEC PELV-Klemmen
dürfen auf keinen Fall Netzspan-
nungsleitungen angeschlossen werden!
Schritt 1: Installation der Unterputzdose.
Bringen Sie eine 89 mm tiefe 4-fach-US
-Unterputzdose an einer trockenen, flachen
Innenfläche an, die leicht zugänglich ist
und Programmierung und Bedienung
des Systems ermöglicht. Über und unter
der Frontplatte muss ein freier Raum von
mindestens 110 mm bleiben, damit die
Wärme richtig abgeführt werden kann.
Lassen Sie an allen Seiten 25 mm für den
Überhang der Frontplatte.
Hinweis: 4-fach-Unterputzdosen sind von
Lutron unter der Bestell-Nr. 241400
erhältlich.
Die Frontplatte hat an allen
Seiten der Unterputzdose
Überhang; 25 mm Platz lassen
LUTRON
110 mm
LUTRON
®
Schritt 2: Test der Lastverdrahtung.
• Schalten Sie den Strom am Sicherungs-
automaten oder Sicherungskasten ab.
• Schließen Sie zum Test des Stromkreises
einen Standard-Lichtschalter zwischen
Phase und Last an.
• Schalten Sie den Strom ein und
überprüfen Sie die Last auf Kurzschlüsse
und Unterbrechungen. Sollten die
angeschlossenen Verbraucher nicht
arbeiten, ist der Stromkreis offen. Wird
die Sicherung ausgelöst, kann ein
Kurzschluss vorhanden sein. Beheben
Sie eventuelle Kurzschlüsse, schließen
Sie offene Stromkreise, und wiederholen
Sie die Prüfung.

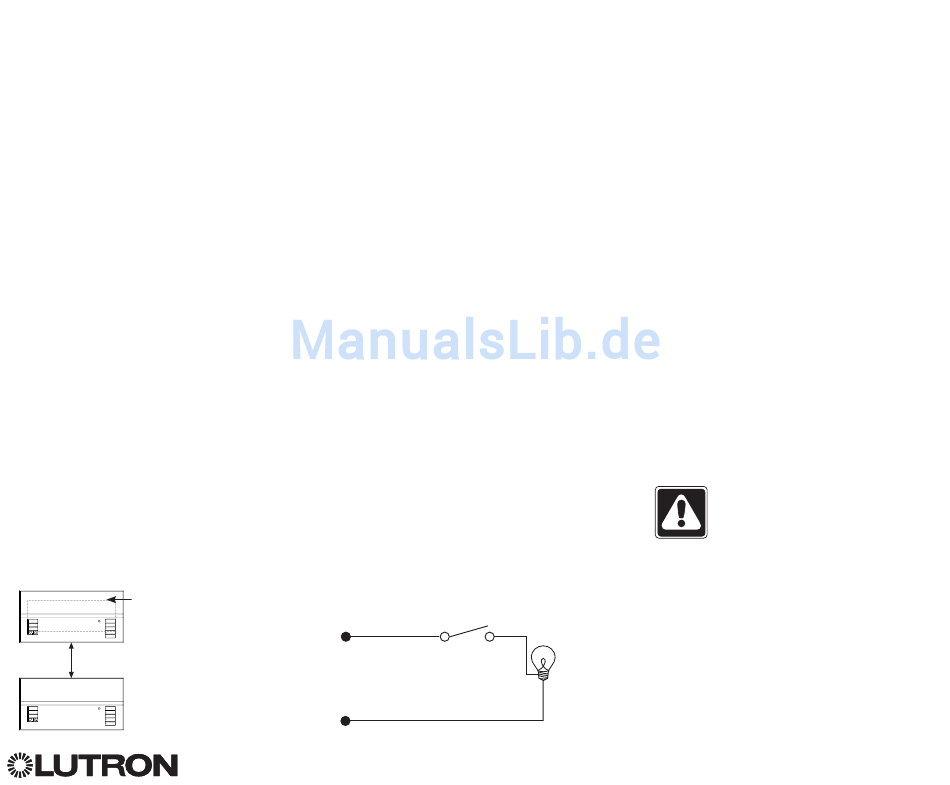

Phase
Neutralleiter
Weitere Informationen finden Sie in der vollständigen Installations- und Betriebsanleitung unter www.lutron.com/qs
QS: Angaben zum Anschluss der Netzleitungen
®
Schalter
Last
Kurzanleitung für Installation und Betrieb der GRAFIK Eye
Schritt 3: Überprüfung der
Steuerstellenverdrahtung.
• Die Erdklemme muss gemäß dem
Netzspannungs-Verdrahtungsschema
angeschlossen werden.
• Verwenden Sie nie unterschiedliche
Lasttypen in der gleichen Zone!
• Befolgen Sie beim Anschluss der IEC
PELV-Verkabelung an der Netzleitung
alle geltenden Vorschriften für elektrische
Anlagen.
ACHTUNG!
Stromschlaggefahr. Es
können schwere oder tödliche
Verletzungen verursacht
werden. Vor allen Arbeiten muss
immer der Sicherungsautomat
ausgeschaltet bzw. die
Hauptsicherung entfernt
werden. Bevor die Lasten an der
Steuerstelle GRAFIK Eye
angeschlossen werden, müssen
sie auf Kurzschlüsse überprüft
werden.
(Fortsetzung auf der nächsten Seite)
QS-Steuerstelle 4
®
QS
®
