完成 的 GRAFIK Eye

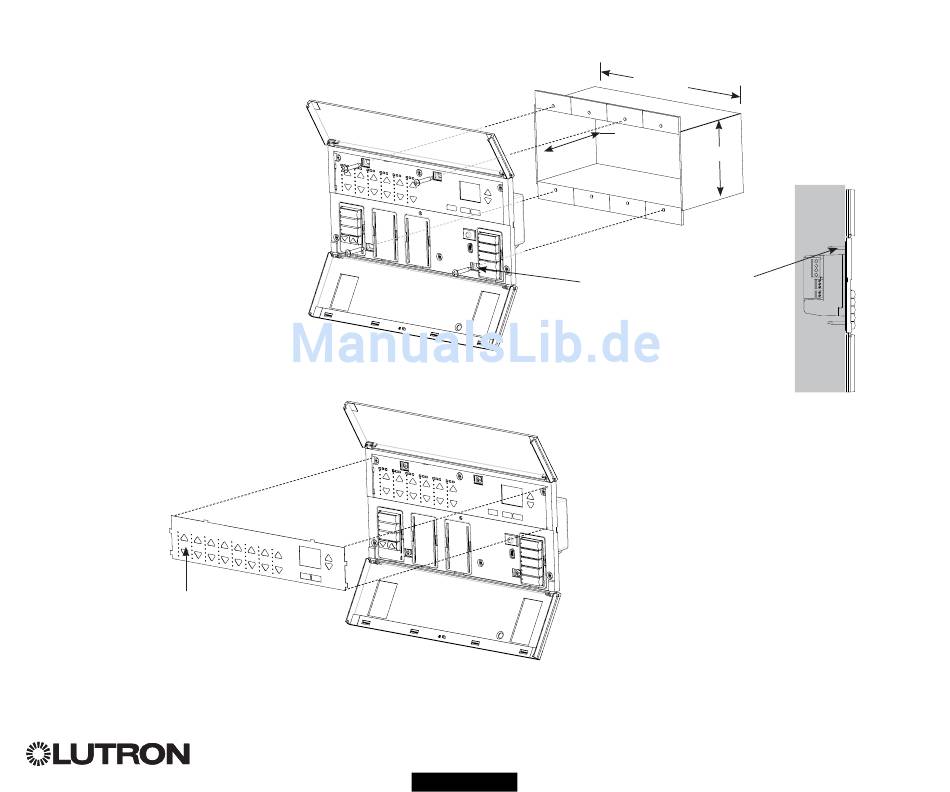

1. 如图所示，用所提供的四个螺丝钉将控制
器安装在墙盒内。
注：进行 IEC PELV接线和线电压/干线电
缆走线时，必须遵循所有当地和国家的电
气规范。
2. 核实安装情况：
• 开启电源。
• 按下顶部场景按键。LED指示灯会亮起。
• 按下光区增强和减弱按键。确认控制器可
对所有接入负载进行调光。
3. 将保护膜粘贴到控制器上。
保护膜（安装后粘贴）
®
QS 控制器的安装
®
注：拧紧安装螺钉时，要确保
上下开合式外盖和面板可以完
全打开（如图所示）。
更多的特点及高级功能，请参见完整的安装和操作指南，其下载地址为： www.lutron.com/qs
GRAFIK Eye
200 mm
87 mm
95 mm
QS 控制器的安装和操作快速指南
®
墙壁
9
