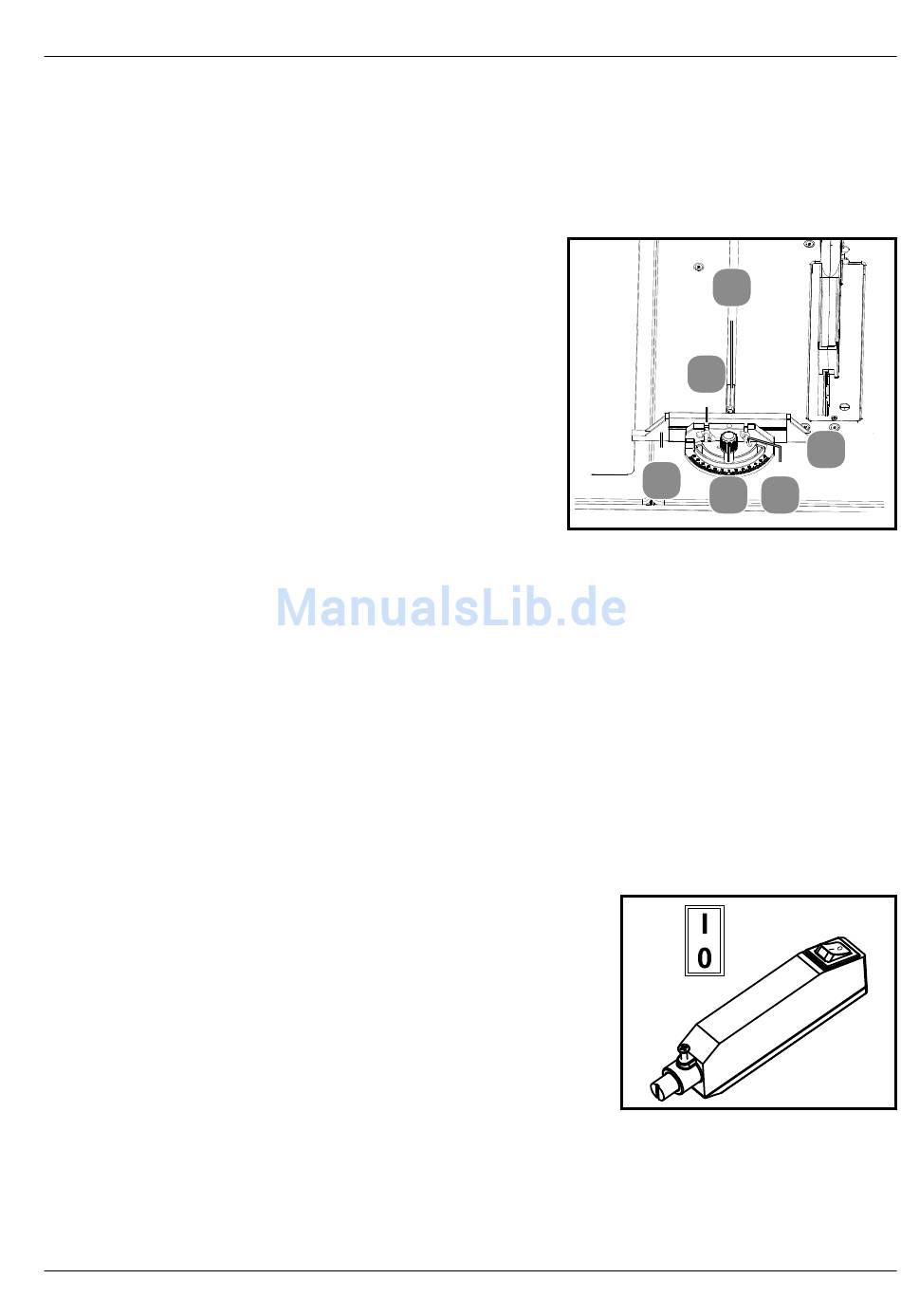

Queranschlag einstellen
Schieben Sie die Anschlagschiene (30) nicht zu weit in Richtung des Sägeblatts (4) .
Der Abstand zwischen Anschlagschiene und Sägeblatt muss ca. 2 cm betragen.
1.
Schieben Sie die Anschlagschiene (30) so
auf den Queranschlag (2) , dass die beiden
Schlossschrauben (32) in das Profil der An-
schlagschiene gleiten.
2. Fixieren Sie die Anschlagschiene am Queran-
schlag, indem Sie die beiden Flügelmuttern
(33) anziehen.
3. Schieben Sie die Führungsschiene (29) in eine
der beiden Führungsnuten des Sägetischs.
4. Lockern Sie die Rändelmutter (31) und drehen
Sie den Queranschlag, bis das gewünschte Winkelmaß eingestellt ist.
5. Drehen Sie die Rändelmutter wieder fest.
Laser ein-/ausschalten
Mit Hilfe des Lasers (21) können Sie mit der Tischkreissäge Präzisionsschnitte ausfüh-
ren. Beachten Sie hierzu die Sicherheitshinweise für den Laser. Das Laserlicht wird
durch eine Laserdiode erzeugt. Es wird zu einer Linie gefächert, welche Sie als
optische Markierung der Schnittlinie beim Präzisionsschnitt benutzen können. Der
Laserschalter (20) ist bei montiertem Sägeblattschutz (3) durch die Aussparung an
der Oberseite zugänglich.
- Um den Laser einzuschalten, stellen Sie den Laser-
schalter auf die Position I (Laser an). Aus der Laseraus-
trittsöffnung wird nun ein roter Laserstrahl projiziert.
Wenn Sie während des Sägens das Werkstück an der
Schnittlinienmarkierung des Lasers entlangführen,
gelingen Ihnen saubere Schnitte.
- Um den Laser auszuschalten, stellen Sie den Laser-
schalter auf die Position 0 (Laser aus). Der Laserstrahl
erlischt.
- Schalten Sie den Laser immer aus, wenn er nicht benötigt wird, um die Batterien zu
schonen.
