5. Fixieren Sie die Anschlagschiene, indem Sie die Flügelmuttern (24) handfest
anziehen.
Seite des Parallelanschlags wechseln
1.
Drehen Sie die Flügelmuttern (24) ganz ab.
2. Nehmen Sie die Anschlagschiene mit Fixierblech und den Schlossschrauben
(25) ab und stecken Sie die Schrauben auf der gegenüberliegen Seite des Par-
allelanschlags wieder ein.
3. Schieben Sie das Fixierblech mit den Schlossschrauben in die Führungsnut der
Anschlagschiene.
4. Um die Anschlagschiene am Parallelanschlag zu fixieren, drehen Sie die Flügel-
muttern wieder fest.
Schnittbreite einstellen
Beim Längsschneiden von Holzteilen muss der Parallelanschlag auf der rechten Seite
des Sägeblattes montiert sein.
Auf der Schiene (43) an der Vorderseite des Sägetisches befinden sich zwei Skalen.
Eine in roter und eine weitere in schwarzer Schrift, die den Abstand zwischen An-
schlagschiene und Sägeblatt (Schnittbreite) anzeigen:
- Verwenden Sie die obere Skala in roter Schrift, wenn Sie die Anschlagschiene flach
(für dünnes Material) montiert haben.
- Verwenden Sie die untere Skala in schwarzer Schrift, wenn Sie die Anschlagschiene
hochkant (für dickes Material) montiert haben.

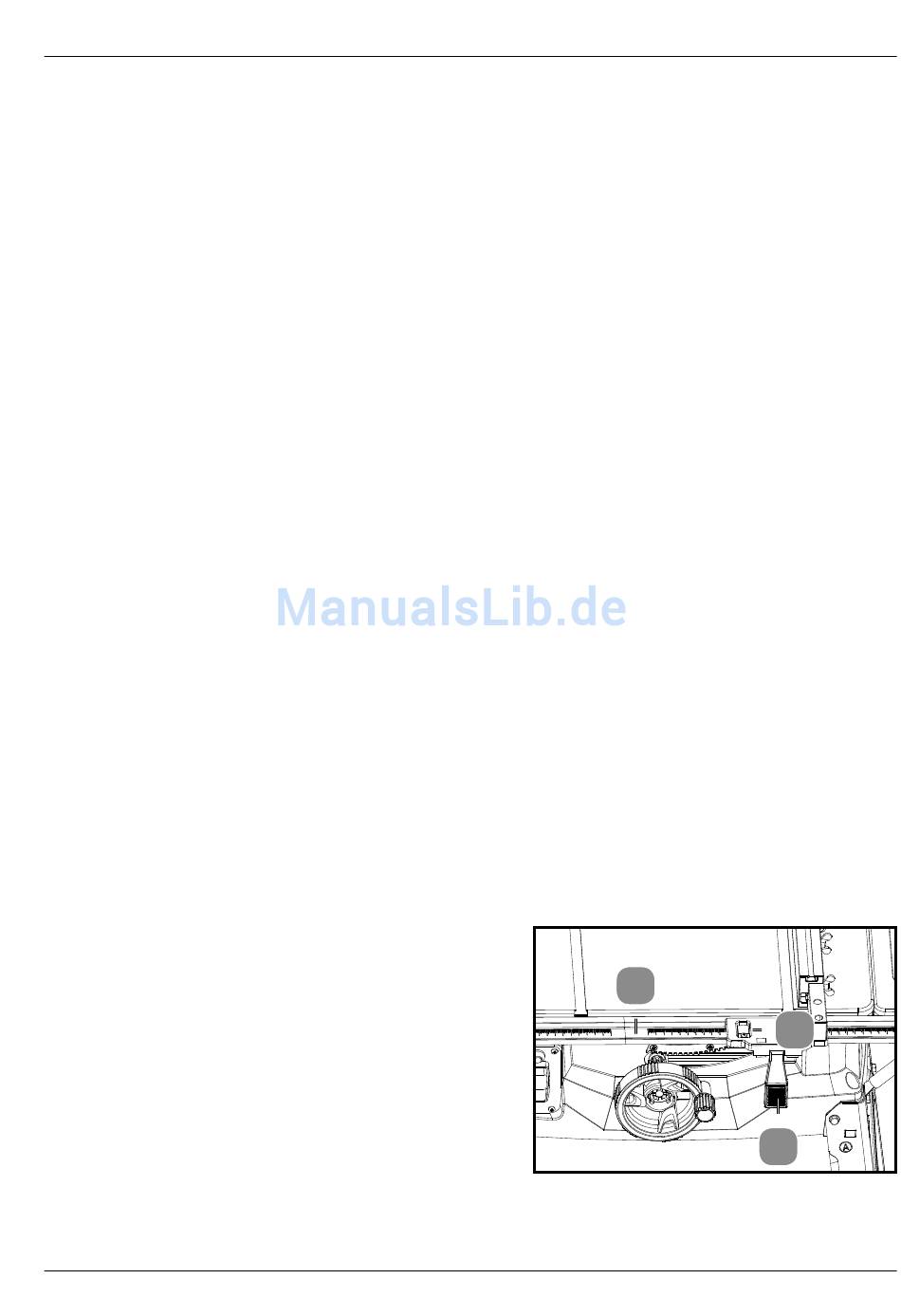

Um den Parallelanschlag auf ein bestimmtes Maß einzustellen, gehen Sie wie folgt
vor:
1.
Heben Sie den Exzenterhebel (26) an.
2. Verschieben Sie den Parallelanschlag, bis
das gewünschte Maß auf der Skala der
Schiene (43) im Sichtglas (27) sichtbar ist.
3. Drücken Sie den Exzenterhebel zum Fi-
xieren vollständig nach unten.
43
27
26
Bedienung
33
