Montage
6. Montieren Sie jeweils eine Kippsicherung (16) an den beiden Standbeinen an
der Rückseite mit insgesamt vier Flanschschrauben M6×12 und vier Flansch-
muttern M6 (siehe Abb. G).
7.
Drehen Sie den Sägetisch vorsichtig um und stellen Sie ihn mit den Standbei-
nen auf den Boden.
8. Ziehen Sie nun alle bisher angebrachten Schraubverbindungen fest.

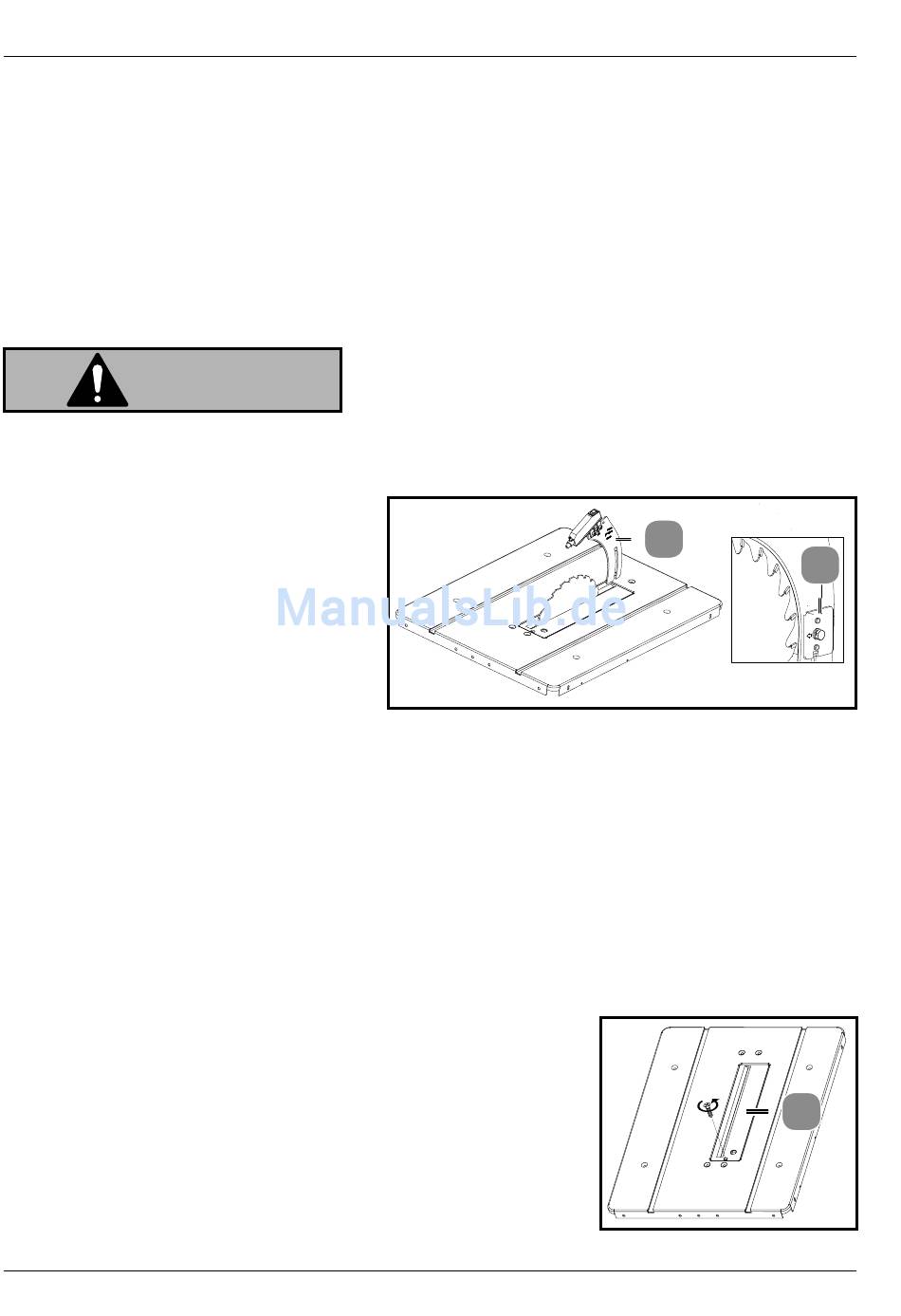

Spaltkeil einsetzen und justieren
WARNUNG!
Verletzungsgefahr!
Versehentliches Anlaufen der Tischkreissäge und unsachgemäße Handhabung des
Sägeblatts können zu schweren
Verletzungen führen.
• Ziehen Sie immer den Netzstecker
aus der Steckdose, bevor Sie Ein-
stellungen an der Tischkreissäge
vornehmen.
• Tragen Sie immer Schutzhand-
schuhe, wenn Sie mit dem Säge-
blatt oder in dessen unmittelbarer Nähe hantieren.
Kontrollieren Sie den Spaltkeil (23) nach jedem Sägeblattwechsel und richten Sie ihn
ggf. korrekt aus.
1.
Entfernen Sie den Sägeblattschutz (3) vom Spaltkeil (23) , indem Sie die Linsen-
kopfschraube (41) und Flügelmutter (41a siehe Abbildung D) lösen, herauszie-
hen und den Sägeblattschutz leicht auseinanderziehen und dann vorsichtig
über den Laser (21) vom Spaltkeil abziehen (siehe Kapitel „Sägeblattschutz
montieren/demontieren").
2. Entfernen Sie die Senkkopfschraube (50) und neh-
men Sie den Tischeinsatz (15) vom Sägetisch ab,
indem Sie den Tischeinsatz (15) leicht auseinander-
ziehen und dann vorsichtig über den Laser (21) vom
Spaltkeil abziehen. Kontrollieren Sie dabei immer
den Tischeinsatz: Ersetzen Sie den Tischeinsatz um-
gehend, falls er beschädigt ist oder nicht mehr bün-
dig mit dem Sägetisch abschließt.
28
23
40
15
