Verwandte Anleitungen für Workzone WBT-CS016
Inhaltszusammenfassung für Workzone WBT-CS016

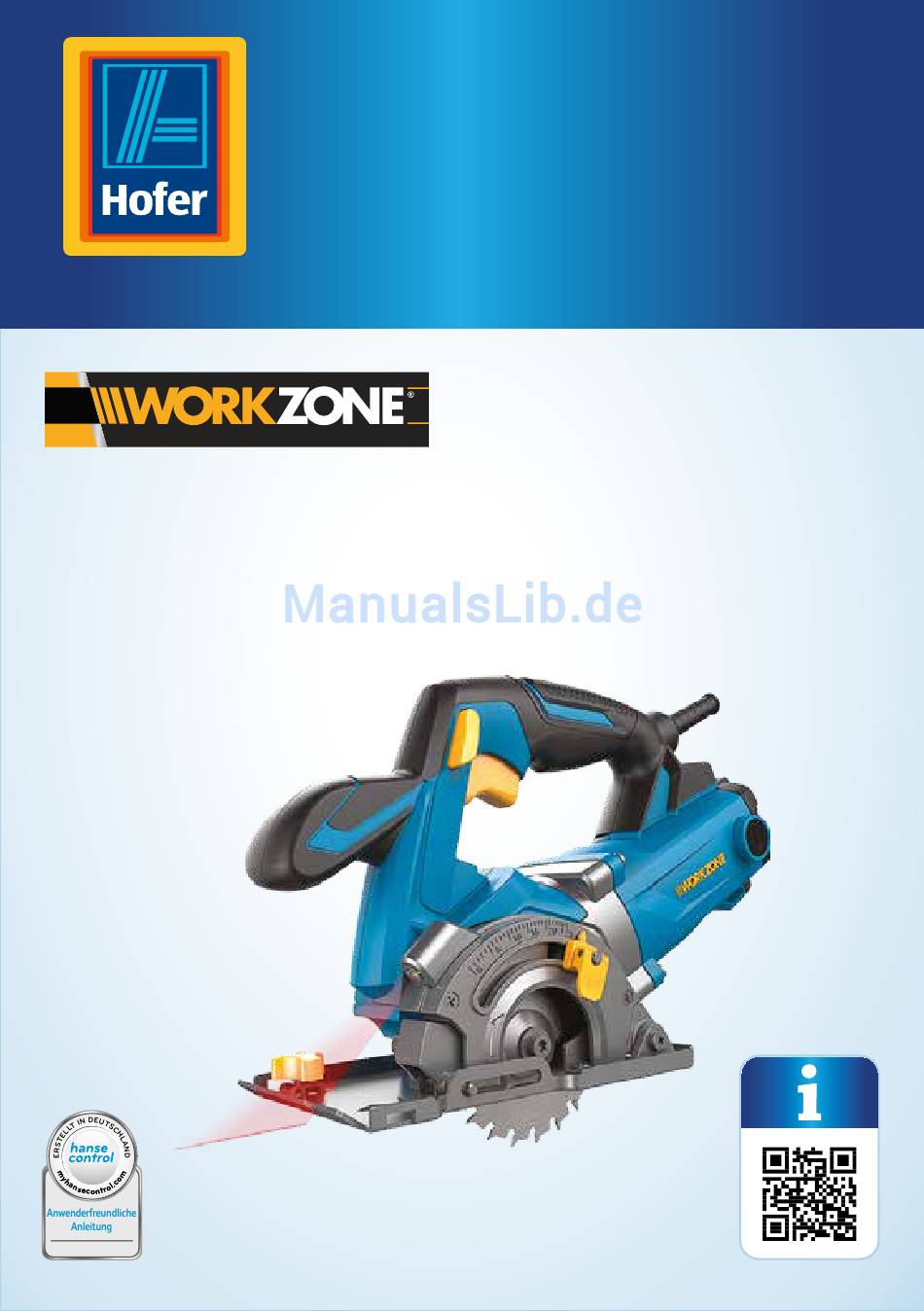

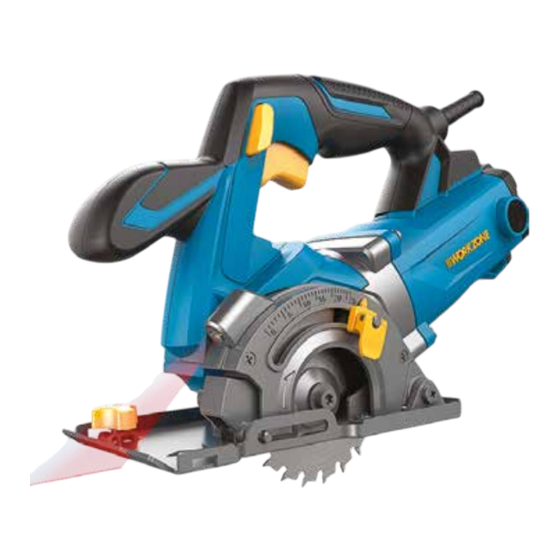

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. 710 W PRÄZISIONS- HANDKREISSÄGE Originalbetriebsanleitung ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................3 Verwendung ...................4 Lieferumfang/Teileliste ..............6 QR-Codes ..................7 Allgemeines ..................8 Bedienungsanleitung lesen und aufbewahren ......8 Zeichenerklärung ................. 8 Sicherheit ..................10 Bestimmungsgemäßer Gebrauch ............10 Restrisiken .................... 11 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....12 Sicherheitshinweise für alle Sägen ..........15 Weitere Sicherheitshinweise für alle Sägen ........16 Sicherheitshinweise für Sägen mit Schutzhaube ......18 Sicherheitshinweise für Trennschleifanwendungen ....19... -
Seite 4: Verwendung
7 cm 7 cm 18 CM... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Vorderer Handgriff Schutzhaube Ein-/Ausschalter für Laser Staubabsaugung-Anschluss Schutzhaube-Entriegelungsschalter Spindelarretierung Ein-/Ausschalter Schnitttiefe-Skala Hinterer Handgriff Laser Netzanschlussleitung mit Stecker Batteriefach a. Batteriefachdeckel* Lüftungsöffnungen b. Schraube* Kohlenbürstenabdeckung (× 2) c. Knopfzelle* Schnitttiefenbegrenzer Absaugschlauch Stützflansch Innensechsrundschlüssel Transportkoffer Spindel Diamanttrennscheibe Spannflansch TCT-Sägeblatt, 30 Zähne Klemmschraube HSS-Sägeblatt, 60 Zähne Grundplatte... -
Seite 7: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 8: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser 710 W Präzisions-Hand- kreissäge (im Folgenden nur „Produkt“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Pro- dukt verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnun- gen. - Seite 9 Allgemeines Tragen Sie eine Schutzbrille. Tragen Sie eine Staubschutzmaske. Tragen Sie Gehörschutz. Tragen Sie geeignetes festes Schuhwerk. Tragen Sie geeignete Schutzhandschuhe. Schalten Sie das Produkt aus, trennen Sie dieses durch Ziehen des Netzsteckers von der Stromversorgung und lassen Sie das Produkt abkühlen, bevor Sie Aufbau-, Umrüst-, Reinigungs- und Wartungsar- beiten durchführen, das Produkt lagern oder transportieren.
-
Seite 10: Sicherheit
Sicherheit Das Symbol zeigt die Schnitttiefe des Produkts an. 0-26 Das Produkt entspricht der Schutzklasse II. Das Produkt ist nicht zum Nassschleifen geeignet. Das Produkt ist nicht zum Schruppschleifen geeignet. Greifen Sie nicht in das Sägeblatt. Vorsicht Laserstrahl! Blicken Sie nicht in den Laserstrahl. Laser-Informationsplakette Dieses Symbol weist darauf hin, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. -
Seite 11: Restrisiken
Sicherheit Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestim- mungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschä- digungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt. -
Seite 12: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisun- gen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“... - Seite 13 Sicherheit d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elekt- rowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschä- digte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
-
Seite 14: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. -
Seite 15: Sicherheitshinweise Für Alle Sägen
Sicherheit e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Las- sen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. -
Seite 16: Weitere Sicherheitshinweise Für Alle Sägen
Sicherheit d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. - Seite 17 Sicherheit Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend be- schrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfan- gen können.
-
Seite 18: Sicherheitshinweise Für Sägen Mit Schutzhaube
Sicherheit Sicherheitshinweise für Sägen mit Schutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube ein- wandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutzhaube niemals fest; dadurch wäre das Sägeblatt ungeschützt. -
Seite 19: Sicherheitshinweise Für Trennschleifanwendungen
Sicherheit Sicherheitshinweise für Trennschleifanwendungen Sicherheitshinweise für Trennschleifmaschinen a) Die zum Elektrowerkzeug gehörende Schutzhaube muss sicher an- gebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifschei- be auf. - Seite 20 Sicherheit h) Schleifscheiben und Flansche müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmä- ßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. i) Verwenden Sie keine beschädigten Schleifscheiben. Kontrollie- ren Sie vor jeder Verwendung die Schleifscheiben auf Absplitte- rungen und Risse.
-
Seite 21: Weitere Sicherheitshinweise Für Trennschleifanwendungen
Sicherheit n) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatz- werkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wo- durch Sie die Kontrolle über das Elektrowerkzeug verlieren können. o) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren. - Seite 22 Sicherheit a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlag- kräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rück- schlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.
-
Seite 23: Sicherheitshinweise Für Den Umgang Mit Sägeblättern
Sicherheit i) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trenn- schnitts als auch an der Kante. -
Seite 24: Sicherheitshinweise Für Diamanttrennscheiben
Sicherheit f) Achten Sie darauf, dass fixierte Reduzierringe zum Sichern des Ein- satzwerkzeuges den gleichen Durchmesser und mindestens 1/3 des Schnitt durchmessers haben. g) Stellen Sie sicher, dass fixierte Reduzierringe parallel zueinander sind. h) Handhaben Sie Einsatzwerkzeuge mit Vorsicht. Bewahren Sie diese am besten in der Originalverpackung oder speziellen Behältnissen auf. -
Seite 25: Auswahl Sowie Sichere Und Ordnungsgemäße Benutzung
Sicherheit Auswahl sowie sichere und ordnungsgemäße Benutzung Beachten Sie die Angaben auf dem Etikett oder dem Einsatzwerkzeug sowie Verwendungseinschränkungen, Sicherheitshinweise oder weitere Hinweise. Halten Sie die gekennzeichnete Laufrichtung des Einsatzwerkzeugs ein. Bei Unklarheiten über die Auswahl von Einsatzwerkzeugen, wenden Sie sich an den Hersteller oder eine Fachkraft. -
Seite 26: Sicherheitshinweise Für Die Laserschnittführung
Sicherheit f) Führen Sie beim Trennschleifen das Einsatzwerkzeug gerade in den Trennspalt, damit das Elektrowerkzeug nicht verkantet. g) Fahren Sie im Material nicht hin und her, sondern ziehen Sie ruhig durch. h) Arbeiten Sie nur im rechten Winkel und in gerader Achse, um die Ge- fahr von Rissen im Kern oder Segmentausbrüche zu vermeiden. -
Seite 27: Sicherheitshinweise Für Batterien
Sicherheit Sicherheitshinweise für Batterien Batterien können explodieren oder auslaufen und zu Verletzungen oder zu einem Brand führen. Folgende Sicherheitshinweise müssen beachtet wer- den, um Gefahr zu reduzieren. a) Beachten Sie alle Anweisungen und Warnhinweise auf der Batterie und der Verpackung. b) Achten Sie beim Einsetzen der Batterien immer auf die richtige Polarität (+ und -), die auf der Batterie und am Batteriefachdeckel angegeben ist. -
Seite 28: Zusätzliche Sicherheitshinweise
Sicherheit Zusätzliche Sicherheitshinweise a) Schließen Sie das Produkt nur an, wenn die Netzspannung der Steck- dose mit der Angabe auf dem Typenschild übereinstimmt. b) Schließen Sie das Produkt nur an eine gut zugängliche Steckdose an, damit Sie es bei einem Störfall schnell vom Stromnetz trennen kön- nen. -
Seite 29: Inbetriebnahme
Inbetriebnahme Inbetriebnahme WARNUNG! Das Produkt und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Auspacken 1. Packen Sie alle Teile aus und legen Sie diese auf eine flache, stabile Oberfläche. 2. -
Seite 30: Parallelanschlag Montieren
Inbetriebnahme 6. Halten Sie die Spindelarretierung gedrückt und drehen Sie die Spindel bis sie einrastet. 7. Lösen Sie die Klemmschraube mit dem Innensechsrundschlüssel Uhrzeigersinn und entfernen Sie diese mit dem Spannflansch . Entfernen Sie nicht den Stützflansch von der Spindel (siehe Abb. 1, Schritt 1–4). 8. -
Seite 31: Staubabsaugung Anschließen
Inbetriebnahme Staubabsaugung anschließen WARNUNG! Verletzungsgefahr! Beim Bearbeiten von z. B. bleihaltigem Anstrich und einigen Holzarten können schädliche/giftige Stäube entstehen. Diese stellen eine Gefahr sowohl für den Benutzer als auch für in der Nähe befindliche Personen dar. − Wenn Sie Materialien, die möglicherweise gefährliche Stäube erzeugen, schneiden, verwenden Sie immer eine Staubabsaugung. -
Seite 32: Laser Verwenden
Bedienung Für eine bessere Schnittqualität kann eine Holzunterlage verwendet werden. Die Holzunterlage wird allerdings während des Schneidens beschädigt. Laser verwenden Durch die Strahlführung des Lasers wird ein gerader Schnitt sichergestellt. Sie kön- nen entweder entlang einer eingezeichneten Linie sägen oder den Laserstrahl auf einen festen Punkt auf dem Werkstück ausrichten und sägen. -
Seite 33: Schutzhaube Prüfen
Bedienung WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung der Werkstücke kann zum Abrutschen wäh- rend dem Arbeiten führen und schwere Verletzungen verursachen. 1. Spannen Sie kleine Holzteile vor der Bearbeitung fest ein. 2. Halten Sie kleine Werkstücke nie mit der Hand fest. 3. Führen Sie immer erst einen Probeschnitt an einem Reststück durch. 4. -
Seite 34: Große Werkstücke Schneiden
Bedienung Für sehr präzise Schnitte muss der Versatz des Sägeschlitzes zur markierten Hilfslinie mit einem Probeschnitt festgestellt werden. Die Abweichung von der Hilfslinie zeigt dann an, wie die Hilfslinie neu eingezeichnet werden muss, um den Versatz des Sä- geschlitzes zu kompensieren und einen präzisen Schnitt ausführen zu können. Tauchschnitt durchführen 1. -
Seite 35: Nach Dem Gebrauch
Reinigung und Pflege Nach dem Gebrauch 1. Schalten Sie das Produkt bzw. den Laser aus und lassen Sie das Einsatzwerkzeug vollständig zum Stillstand kommen. 2. Ziehen Sie den Netzstecker aus der Steckdose. 3. Lassen Sie das Produkt vollständig abkühlen. 4. Entfernen Sie das Zubehör für die Staubabsaugung und das Einsatzwerkzeug aus dem Produkt. -
Seite 36: Wartung
Reinigung und Pflege Wartung − Überprüfen Sie das Produkt und Zubehörteile (z. B. Einsatzwerkzeuge) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. − Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrie- ben gegen neue aus. Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“). -
Seite 37: Ersatzteilbestellung
Lagerung Ersatzteilbestellung WARNUNG! Lassen Sie Ihr Produkt von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicher- heit des Produkts erhalten bleibt. Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Her- steller des Produkts oder seinem Kundendienst ausführen. -
Seite 38: Störung Und Behebung
Störung und Behebung Störung und Behebung WARNUNG! Führen Sie nur solche Arbeiten durch, die in dieser Bedienungsanleitung er- klärt sind! Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müs- sen von einer autorisierten Kundendienststelle oder einer ähnlich qualifizier- ten Fachkraft durchgeführt werden! Vermeintliche Fehlfunktionen, Störungen oder Schäden sind häufig auf Ursachen zurückzuführen, die vom Benutzer selbst behoben werden können. - Seite 39 Störung und Behebung 3. Die Schnitttiefe ist Sägemehl hat sich ange- Entfernen Sie das Sägemehl geringer als die sammelt und blockiert durch Schütteln. festgelegte. die Grundplatte. Schließen Sie eine Staub- absaugung an (siehe Ka- pitel „Staubabsaugung anschließen“). 4. Das Einsatzwerk- Das Einsatzwerkzeug Entfernen Sie das Einsatz- zeug dreht durch...
-
Seite 40: Technische Daten
Kohlebürsten. doppelten Schutzisolation Elektromotor. und darf nicht von dem Be- nutzer selbst instandgesetzt werden. Lassen Sie es von einer Fachkraft überprüfen. Technische Daten Allgemein Modell: WBT-CS016 Artikelnummer: 95227 Nennspannung/-frequenz: 230–240 V~/50 Hz Nennleistung: 710 W Schutzklasse: Lehrlaufdrehzahl n Bemessungsdrehzahl n:... -
Seite 41: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Tragen Sie Gehörschutz! Achtung! Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektro- werkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektro- werkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. -
Seite 42: Entsorgung
Entsorgung – beim Schneiden von Keramik Vorderer Handgriff < 2,5 m/s (1,940 m/s Hinterer Handgriff < 2,5 m/s (2,073 m/s Unsicherheit K: 1,5 m/s Vibrations- und Geräuschminderung Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüs- tung, um Vibrations- und Geräuschauswirkungen zu reduzieren. - Seite 43 Entsorgung Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden.
-
Seite 44: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 45 Da bin ich mir sicher. VERTRIEBEN DURCH: BATAVIA GMBH WETH. BUITENHUISSTR. 2A 7951 SM STAPHORST NETHERLANDS KUNDENDIENST 95227 00800 66477400 www.batavia.eu JAHRE MODELL: GARANTIE WBT-CS016 12/2017...
