Gestell montieren

1. Stecken Sie jeweils einen Gummifuß (37) auf jedes der Standbeine (36)
(siehe Abb. F).
2. Montieren Sie die vier Standbeine und die freien Enden der Tischstützen (17)
mit insgesamt acht Flanschschrauben M6×12 (35) am Sägetisch (Flanschschrau-
ben am Gerät vormontiert). Verwenden Sie dafür die entsprechenden Bohrlö-
cher mit Gewinde am Sägetisch.

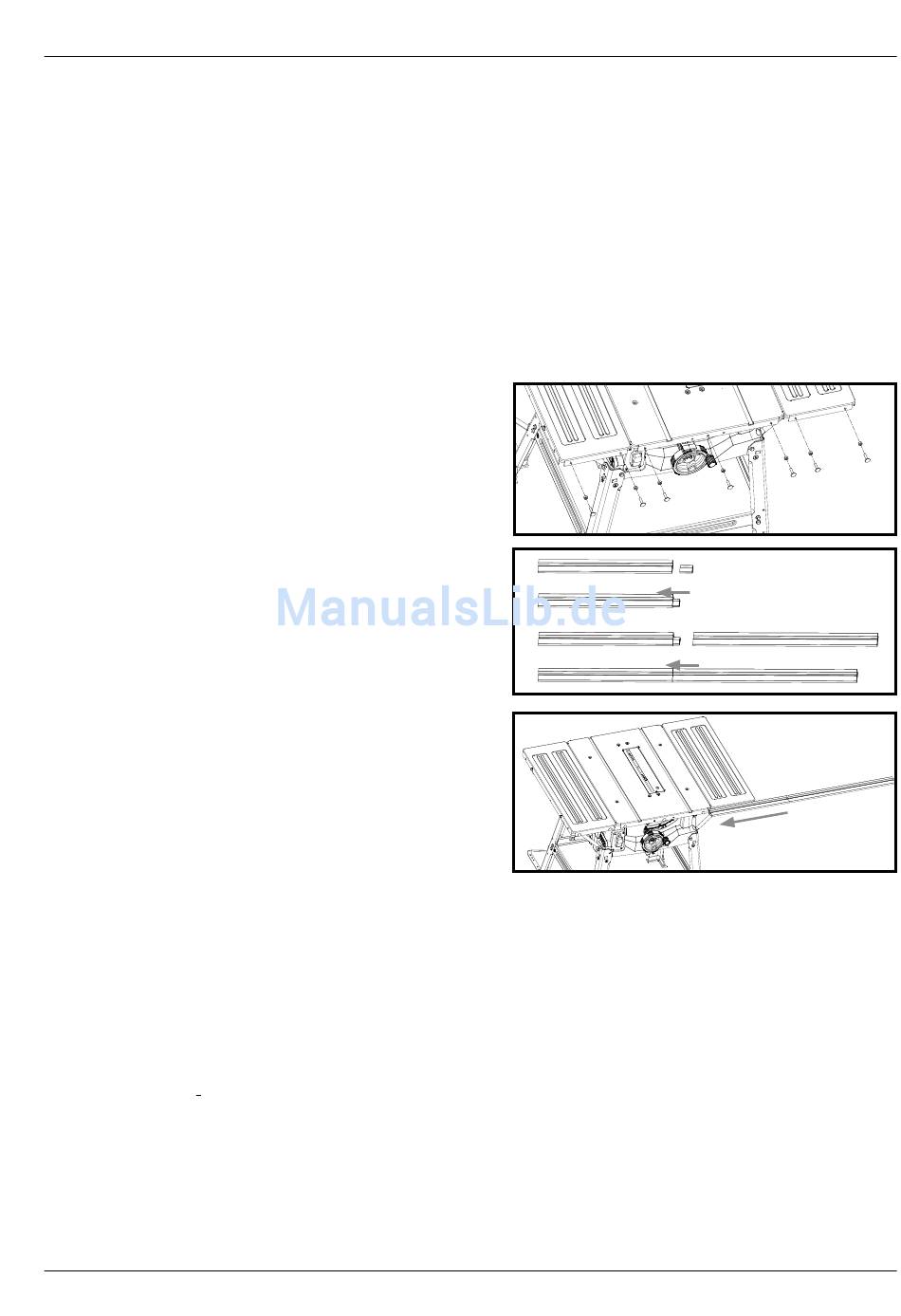

Einsetzen der Führungsschiene
a.) Montieren Sie die Schlossschrauben
M6x12 (49) in den dafür vorgese-
henen Bohrungen im Arbeitstisch
und den Tischverbreiterungen, in-
dem Sie diese von hinten mit den
Flanschmuttern M6 (34) sichern.
b.) Ziehen Sie die Flanschmuttern (34)
leicht an.
c.) Verbinden Sie beide Schienen (mit
Skala) (42/43), mittels dem mitge-
liefertem Verbindungsstück (44).
(Sollte sich beim Einschieben des
Verbindungsstückes ein Grat bil-
den, entfernen Sie diesen)
d.) Schieben Sie die verbundenen
Schienen (mit Skala) (42/43), über
die Führungsnut auf der Rückseite, über die Schlossschrauben (49), bis
diese mittig zur Tischfläche sitzen.
3. Positionieren Sie jeweils eine lange Mittelstrebe (18) zwischen zwei Standbei-
nen an der Frontseite (Kurbelrad 11 ) und Rückseite (Absaugstutzen 13a ) der
Tischkreissäge (siehe Abb. G).
4. Fixieren Sie die langen Mittelstreben mit insgesamt acht Flanschschrauben
M6×12 (35) und acht Flanschmuttern M6 an den Standbeinen.
5. Positionieren Sie jeweils eine kurze Mittelstrebe (19) zwischen zwei Standbei-
nen und fixieren Sie sie mit insgesamt acht Flanschschrauben M6×12 und acht
Flanschmuttern M6 an den Standbeinen.
