Montage
Batterien des Lasers einsetzen/wechseln
Für den Betrieb des Lasers (21) benötigen Sie zwei Batterien des Typs 1,5 V; AAA/LR03
(im Lieferumfang enthalten), die Sie wie folgt einsetzen bzw. wechseln:
1.
Stellen Sie den Laserschalter (20) auf die Position 0.
2. Entfernen Sie den Sägeblattschutz (3) vom Spaltkeil (23), indem Sie die Linsen-
kopfschraube (41) lösen, den Sägeblattschutz leicht auseinanderziehen und
dann vorsichtig über den Laser vom Spaltkeil abziehen.
3. Klappen Sie den Batteriefachdeckel (22) seitlich auf und nehmen Sie ihn ab.
4. Entfernen Sie ggf. die alten Batterien aus dem Batteriefach. Beachten Sie die
Hinweise im Kapitel „Entsorgung und Wiederverwertung".
5. Legen Sie die neuen Batterien ein. Achten Sie dabei auf die richtige, im Batte-
riefach angegebene Polarität.
6. Setzen Sie den Batteriefachdeckel wieder ein.
7.
Montieren Sie den Sägeblattschutz (siehe Kapitel „Sägeblattschutz montieren/
demontieren").

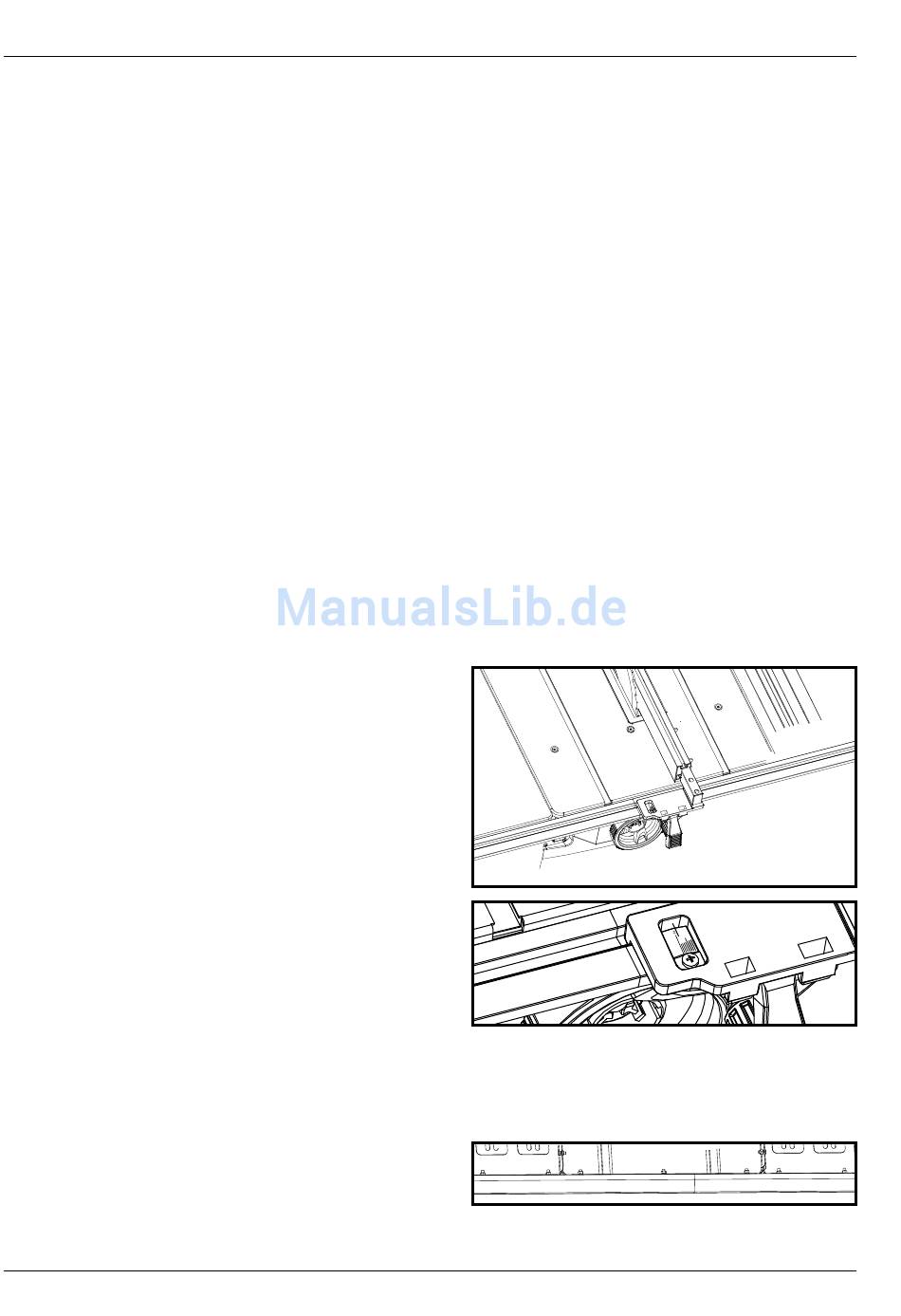

Führungsschiene ausrichten
1.
Drehen Sie das Sägeblatt maximal aus
dem Sägetisch heraus, indem Sie die
Kurbel im Uhrzeigersinn bis zum An-
schlag drehen.
2. Positionieren Sie den Parallelanschlag
mit geöffnetem Exzenterhebel (26) auf
die Schienen (mit Skala) (42/43) am
Sägetisch und fixieren diesen bei der 0
Position, indem Sie den Exzenterhebel
vollständig nach unten drücken.
3. Verschieben die die verbundenen
Schienen (mit Skala) (42/43) soweit
nach links, bis der Parallelanschlag an der
rechten Ausenseite des Sägeblatts
ansteht.
4. Anschließend ziehen Sie die Flansch-
muttern M6 (34) fest an um diese
Einstellung zu fixieren.
30
