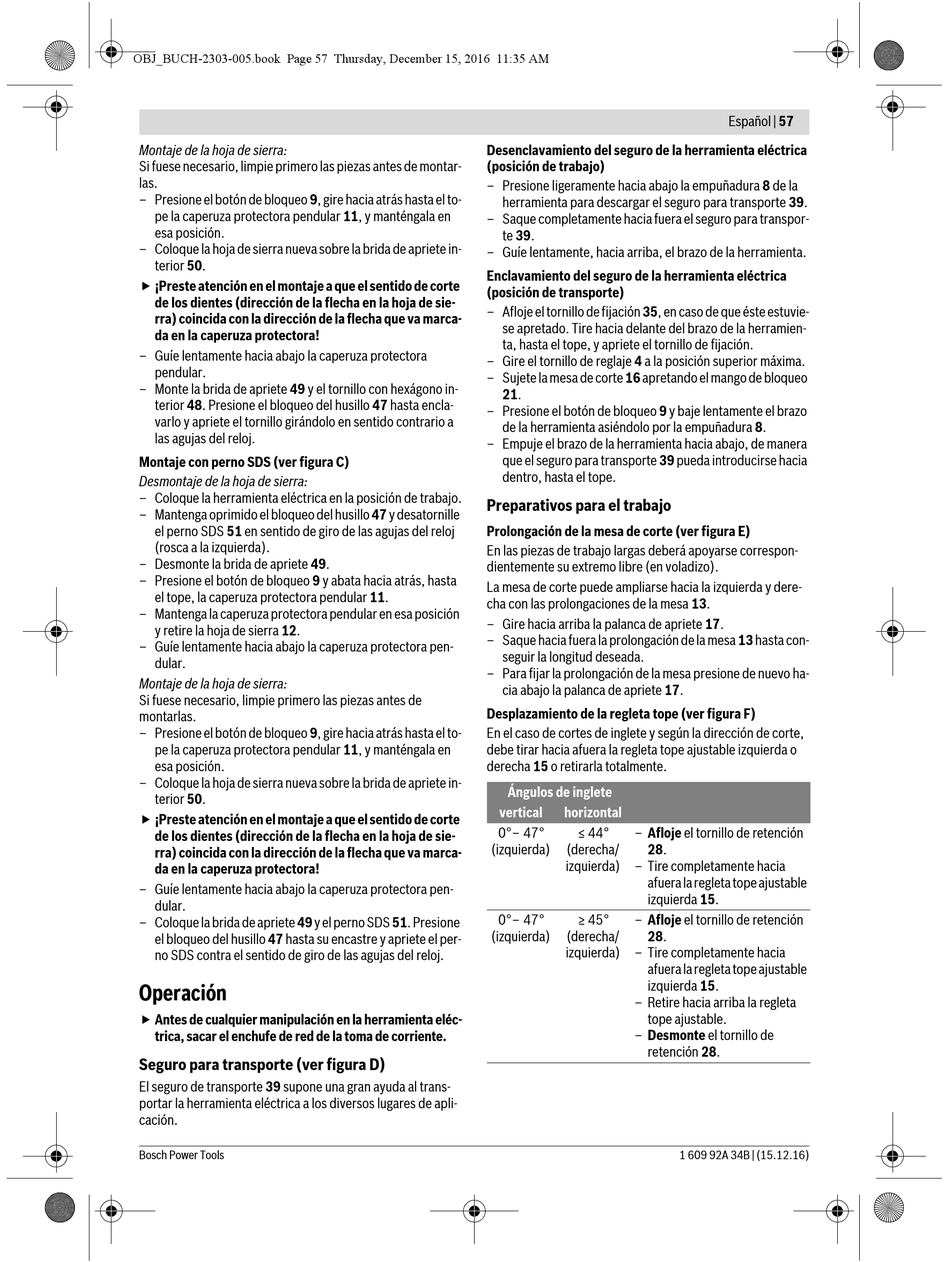

Bosch GCM 8 SDE Professional Originalbetriebsanleitung Seite 57

OBJ_BUCH-2303-005.book Page 57 Thursday, December 15, 2016 11:35 AM
Montaje de la hoja de sierra:
Si fuese necesario, limpie primero las piezas antes de montar-
las.
– Presione el botón de bloqueo 9, gire hacia atrás hasta el to-
pe la caperuza protectora pendular 11, y manténgala en
esa posición.
– Coloque la hoja de sierra nueva sobre la brida de apriete in-
terior 50.
 ¡Preste atención en el montaje a que el sentido de corte
de los dientes (dirección de la flecha en la hoja de sie-
rra) coincida con la dirección de la flecha que va marca-
da en la caperuza protectora!
– Guíe lentamente hacia abajo la caperuza protectora
pendular.
– Monte la brida de apriete 49 y el tornillo con hexágono in-
terior 48. Presione el bloqueo del husillo 47 hasta encla-
varlo y apriete el tornillo girándolo en sentido contrario a
las agujas del reloj.
Montaje con perno SDS (ver figura C)
Desmontaje de la hoja de sierra:
– Coloque la herramienta eléctrica en la posición de trabajo.
– Mantenga oprimido el bloqueo del husillo 47 y desatornille
el perno SDS 51 en sentido de giro de las agujas del reloj
(rosca a la izquierda).
– Desmonte la brida de apriete 49.
– Presione el botón de bloqueo 9 y abata hacia atrás, hasta
el tope, la caperuza protectora pendular 11.
– Mantenga la caperuza protectora pendular en esa posición
y retire la hoja de sierra 12.
– Guíe lentamente hacia abajo la caperuza protectora pen-
dular.
Montaje de la hoja de sierra:
Si fuese necesario, limpie primero las piezas antes de
montarlas.
– Presione el botón de bloqueo 9, gire hacia atrás hasta el to-
pe la caperuza protectora pendular 11, y manténgala en
esa posición.
– Coloque la hoja de sierra nueva sobre la brida de apriete in-
terior 50.
 ¡Preste atención en el montaje a que el sentido de corte
de los dientes (dirección de la flecha en la hoja de sie-
rra) coincida con la dirección de la flecha que va marca-
da en la caperuza protectora!
– Guíe lentamente hacia abajo la caperuza protectora pen-
dular.
– Coloque la brida de apriete 49 y el perno SDS 51. Presione
el bloqueo del husillo 47 hasta su encastre y apriete el per-
no SDS contra el sentido de giro de las agujas del reloj.
Operación
 Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
Seguro para transporte (ver figura D)
El seguro de transporte 39 supone una gran ayuda al trans-
portar la herramienta eléctrica a los diversos lugares de apli-
cación.
Bosch Power Tools
Desenclavamiento del seguro de la herramienta eléctrica
(posición de trabajo)
– Presione ligeramente hacia abajo la empuñadura 8 de la
herramienta para descargar el seguro para transporte 39.
– Saque completamente hacia fuera el seguro para transpor-
te 39.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Enclavamiento del seguro de la herramienta eléctrica
(posición de transporte)
– Afloje el tornillo de fijación 35, en caso de que éste estuvie-
se apretado. Tire hacia delante del brazo de la herramien-
ta, hasta el tope, y apriete el tornillo de fijación.
– Gire el tornillo de reglaje 4 a la posición superior máxima.
– Sujete la mesa de corte 16 apretando el mango de bloqueo
21.
– Presione el botón de bloqueo 9 y baje lentamente el brazo
de la herramienta asiéndolo por la empuñadura 8.
– Empuje el brazo de la herramienta hacia abajo, de manera
que el seguro para transporte 39 pueda introducirse hacia
dentro, hasta el tope.
Preparativos para el trabajo
Prolongación de la mesa de corte (ver figura E)
En las piezas de trabajo largas deberá apoyarse correspon-
dientemente su extremo libre (en voladizo).
La mesa de corte puede ampliarse hacia la izquierda y dere-
cha con las prolongaciones de la mesa 13.
– Gire hacia arriba la palanca de apriete 17.
– Saque hacia fuera la prolongación de la mesa 13 hasta con-
seguir la longitud deseada.
– Para fijar la prolongación de la mesa presione de nuevo ha-
cia abajo la palanca de apriete 17.
Desplazamiento de la regleta tope (ver figura F)
En el caso de cortes de inglete y según la dirección de corte,
debe tirar hacia afuera la regleta tope ajustable izquierda o
derecha 15 o retirarla totalmente.
Ángulos de inglete
vertical horizontal
– Afloje el tornillo de retención
0°– 47° ≤ 44°
28.
(izquierda) (derecha/
izquierda) – Tire completamente hacia
afuera la regleta tope ajustable
izquierda 15.
– Afloje el tornillo de retención
0°– 47° ≥ 45°
28.
(izquierda) (derecha/
izquierda) – Tire completamente hacia
afuera la regleta tope ajustable
izquierda 15.
– Retire hacia arriba la regleta
tope ajustable.
– Desmonte el tornillo de
retención 28.
