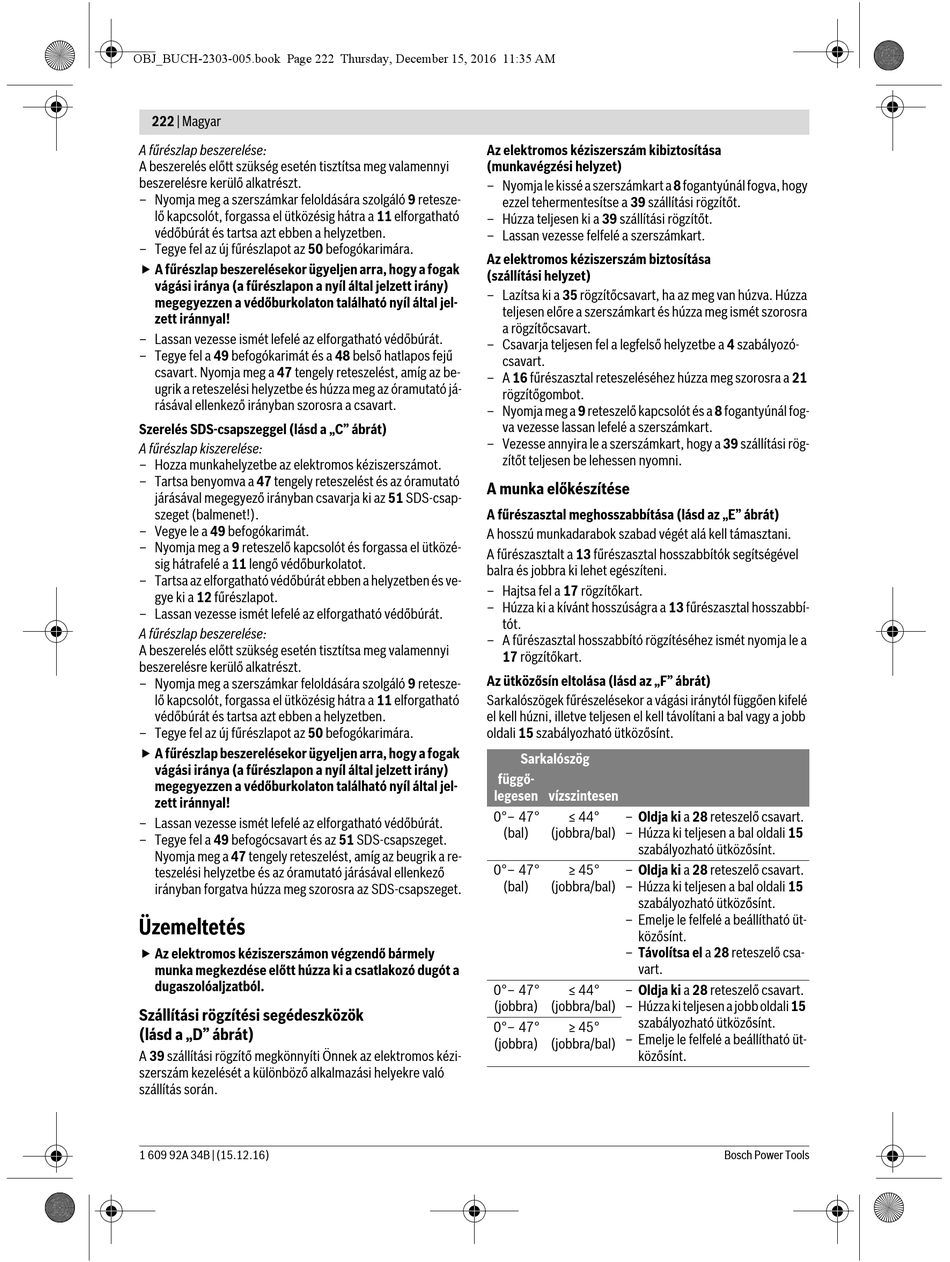

222 | Magyar
A fűrészlap beszerelése:
A beszerelés előtt szükség esetén tisztítsa meg valamennyi
beszerelésre kerülő alkatrészt.
– Nyomja meg a szerszámkar feloldására szolgáló 9 retesze-
lő kapcsolót, forgassa el ütközésig hátra a 11 elforgatható
védőbúrát és tartsa azt ebben a helyzetben.
– Tegye fel az új fűrészlapot az 50 befogókarimára.
 A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak
vágási iránya (a fűrészlapon a nyíl által jelzett irány)
megegyezzen a védőburkolaton található nyíl által jel-
zett iránnyal!
– Lassan vezesse ismét lefelé az elforgatható védőbúrát.
– Tegye fel a 49 befogókarimát és a 48 belső hatlapos fejű
csavart. Nyomja meg a 47 tengely reteszelést, amíg az be-
ugrik a reteszelési helyzetbe és húzza meg az óramutató já-
rásával ellenkező irányban szorosra a csavart.
Szerelés SDS-csapszeggel (lásd a „C" ábrát)
A fűrészlap kiszerelése:
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Tartsa benyomva a 47 tengely reteszelést és az óramutató
járásával megegyező irányban csavarja ki az 51 SDS-csap-
szeget (balmenet!).
– Vegye le a 49 befogókarimát.
– Nyomja meg a 9 reteszelő kapcsolót és forgassa el ütközé-
sig hátrafelé a 11 lengő védőburkolatot.
– Tartsa az elforgatható védőbúrát ebben a helyzetben és ve-
gye ki a 12 fűrészlapot.
– Lassan vezesse ismét lefelé az elforgatható védőbúrát.
A fűrészlap beszerelése:
A beszerelés előtt szükség esetén tisztítsa meg valamennyi
beszerelésre kerülő alkatrészt.
– Nyomja meg a szerszámkar feloldására szolgáló 9 retesze-
lő kapcsolót, forgassa el ütközésig hátra a 11 elforgatható
védőbúrát és tartsa azt ebben a helyzetben.
– Tegye fel az új fűrészlapot az 50 befogókarimára.
 A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak
vágási iránya (a fűrészlapon a nyíl által jelzett irány)
megegyezzen a védőburkolaton található nyíl által jel-
zett iránnyal!
– Lassan vezesse ismét lefelé az elforgatható védőbúrát.
– Tegye fel a 49 befogócsavart és az 51 SDS-csapszeget.
Nyomja meg a 47 tengely reteszelést, amíg az beugrik a re-
teszelési helyzetbe és az óramutató járásával ellenkező
irányban forgatva húzza meg szorosra az SDS-csapszeget.
Üzemeltetés
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Szállítási rögzítési segédeszközök
(lásd a „D" ábrát)
A 39 szállítási rögzítő megkönnyíti Önnek az elektromos kézi-
szerszám kezelését a különböző alkalmazási helyekre való
szállítás során.
1 609 92A 34B | (15.12.16)
Az elektromos kéziszerszám kibiztosítása
(munkavégzési helyzet)
– Nyomja le kissé a szerszámkart a 8 fogantyúnál fogva, hogy
ezzel tehermentesítse a 39 szállítási rögzítőt.
– Húzza teljesen ki a 39 szállítási rögzítőt.
– Lassan vezesse felfelé a szerszámkart.
Az elektromos kéziszerszám biztosítása
(szállítási helyzet)
– Lazítsa ki a 35 rögzítőcsavart, ha az meg van húzva. Húzza
teljesen előre a szerszámkart és húzza meg ismét szorosra
a rögzítőcsavart.
– Csavarja teljesen fel a legfelső helyzetbe a 4 szabályozó-
csavart.
– A 16 fűrészasztal reteszeléséhez húzza meg szorosra a 21
rögzítőgombot.
– Nyomja meg a 9 reteszelő kapcsolót és a 8 fogantyúnál fog-
va vezesse lassan lefelé a szerszámkart.
– Vezesse annyira le a szerszámkart, hogy a 39 szállítási rög-
zítőt teljesen be lehessen nyomni.
A munka előkészítése
A fűrészasztal meghosszabbítása (lásd az „E" ábrát)
A hosszú munkadarabok szabad végét alá kell támasztani.
A fűrészasztalt a 13 fűrészasztal hosszabbítók segítségével
balra és jobbra ki lehet egészíteni.
– Hajtsa fel a 17 rögzítőkart.
– Húzza ki a kívánt hosszúságra a 13 fűrészasztal hosszabbí-
tót.
– A fűrészasztal hosszabbító rögzítéséhez ismét nyomja le a
17 rögzítőkart.
Az ütközősín eltolása (lásd az „F" ábrát)
Sarkalószögek fűrészelésekor a vágási iránytól függően kifelé
el kell húzni, illetve teljesen el kell távolítani a bal vagy a jobb
oldali 15 szabályozható ütközősínt.
Sarkalószög
függő-
legesen vízszintesen
– Oldja ki a 28 reteszelő csavart.
0°– 47° ≤ 44°
– Húzza ki teljesen a bal oldali 15
(bal) (jobbra/bal)
szabályozható ütközősínt.
– Oldja ki a 28 reteszelő csavart.
0°– 47° ≥ 45°
– Húzza ki teljesen a bal oldali 15
(bal) (jobbra/bal)
szabályozható ütközősínt.
– Emelje le felfelé a beállítható üt-
közősínt.
– Távolítsa el a 28 reteszelő csa-
vart.
– Oldja ki a 28 reteszelő csavart.
0°– 47° ≤ 44°
– Húzza ki teljesen a jobb oldali 15
(jobbra) (jobbra/bal)
szabályozható ütközősínt.
0°– 47° ≥ 45°
– Emelje le felfelé a beállítható üt-
(jobbra) (jobbra/bal)
közősínt.
