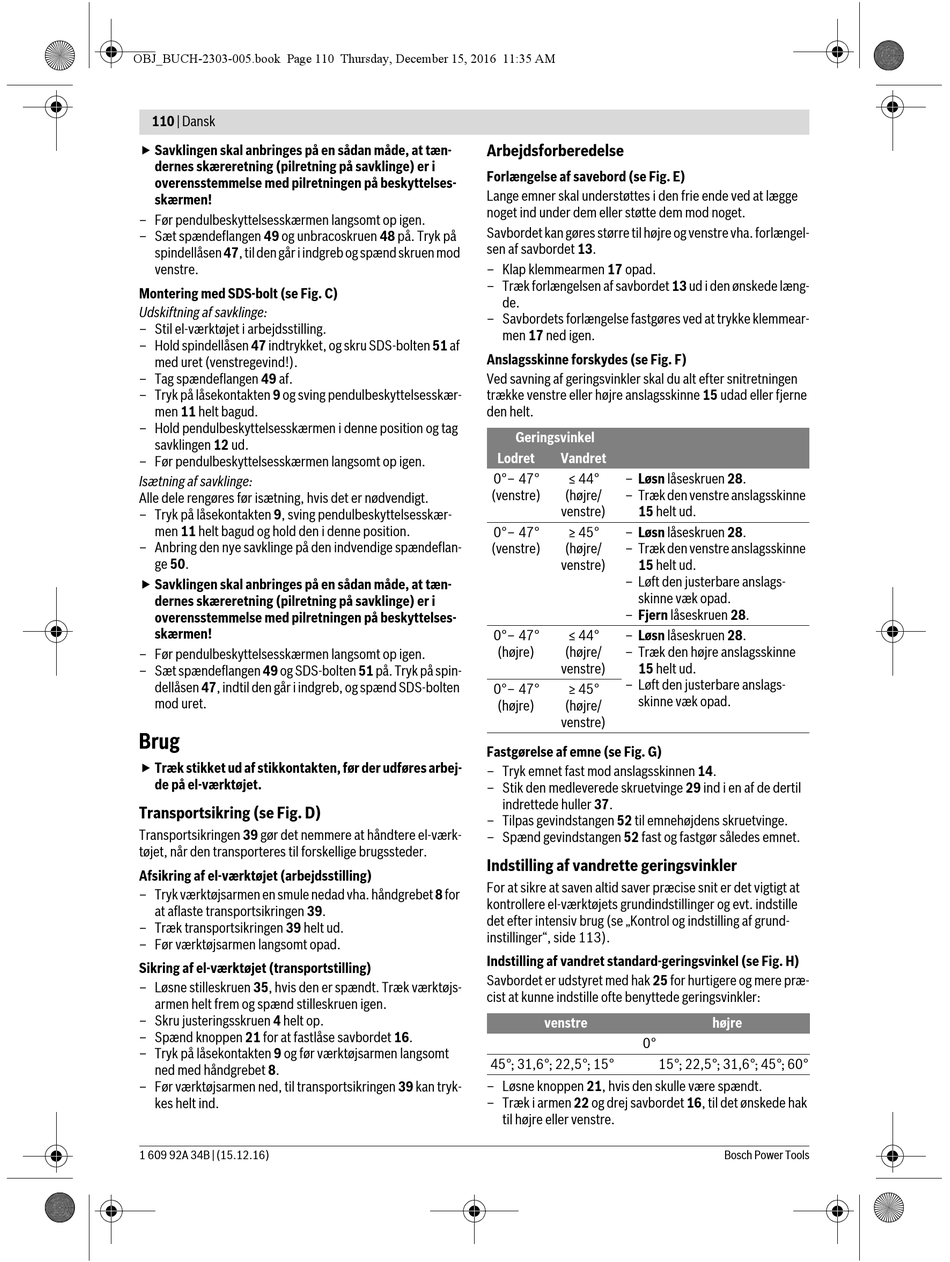

110 | Dansk
 Savklingen skal anbringes på en sådan måde, at tæn-
dernes skæreretning (pilretning på savklinge) er i
overensstemmelse med pilretningen på beskyttelses-
skærmen!
– Før pendulbeskyttelsesskærmen langsomt op igen.
– Sæt spændeflangen 49 og unbracoskruen 48 på. Tryk på
spindellåsen 47, til den går i indgreb og spænd skruen mod
venstre.
Montering med SDS-bolt (se Fig. C)
Udskiftning af savklinge:
– Stil el-værktøjet i arbejdsstilling.
– Hold spindellåsen 47 indtrykket, og skru SDS-bolten 51 af
med uret (venstregevind!).
– Tag spændeflangen 49 af.
– Tryk på låsekontakten 9 og sving pendulbeskyttelsesskær-
men 11 helt bagud.
– Hold pendulbeskyttelsesskærmen i denne position og tag
savklingen 12 ud.
– Før pendulbeskyttelsesskærmen langsomt op igen.
Isætning af savklinge:
Alle dele rengøres før isætning, hvis det er nødvendigt.
– Tryk på låsekontakten 9, sving pendulbeskyttelsesskær-
men 11 helt bagud og hold den i denne position.
– Anbring den nye savklinge på den indvendige spændeflan-
ge 50.
 Savklingen skal anbringes på en sådan måde, at tæn-
dernes skæreretning (pilretning på savklinge) er i
overensstemmelse med pilretningen på beskyttelses-
skærmen!
– Før pendulbeskyttelsesskærmen langsomt op igen.
– Sæt spændeflangen 49 og SDS-bolten 51 på. Tryk på spin-
dellåsen 47, indtil den går i indgreb, og spænd SDS-bolten
mod uret.
Brug
 Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Transportsikring (se Fig. D)
Transportsikringen 39 gør det nemmere at håndtere el-værk-
tøjet, når den transporteres til forskellige brugssteder.
Afsikring af el-værktøjet (arbejdsstilling)
– Tryk værktøjsarmen en smule nedad vha. håndgrebet 8 for
at aflaste transportsikringen 39.
– Træk transportsikringen 39 helt ud.
– Før værktøjsarmen langsomt opad.
Sikring af el-værktøjet (transportstilling)
– Løsne stilleskruen 35, hvis den er spændt. Træk værktøjs-
armen helt frem og spænd stilleskruen igen.
– Skru justeringsskruen 4 helt op.
– Spænd knoppen 21 for at fastlåse savbordet 16.
– Tryk på låsekontakten 9 og før værktøjsarmen langsomt
ned med håndgrebet 8.
– Før værktøjsarmen ned, til transportsikringen 39 kan tryk-
kes helt ind.
1 609 92A 34B | (15.12.16)
Arbejdsforberedelse
Forlængelse af savebord (se Fig. E)
Lange emner skal understøttes i den frie ende ved at lægge
noget ind under dem eller støtte dem mod noget.
Savbordet kan gøres større til højre og venstre vha. forlængel-
sen af savbordet 13.
– Klap klemmearmen 17 opad.
– Træk forlængelsen af savbordet 13 ud i den ønskede læng-
de.
– Savbordets forlængelse fastgøres ved at trykke klemmear-
men 17 ned igen.
Anslagsskinne forskydes (se Fig. F)
Ved savning af geringsvinkler skal du alt efter snitretningen
trække venstre eller højre anslagsskinne 15 udad eller fjerne
den helt.
Geringsvinkel
Lodret Vandret
– Løsn låseskruen 28.
0°– 47° ≤ 44°
(venstre) (højre/ – Træk den venstre anslagsskinne
15 helt ud.
venstre)
– Løsn låseskruen 28.
0°– 47° ≥ 45°
(venstre) (højre/ – Træk den venstre anslagsskinne
15 helt ud.
venstre)
– Løft den justerbare anslags-
skinne væk opad.
– Fjern låseskruen 28.
– Løsn låseskruen 28.
0°– 47° ≤ 44°
(højre) (højre/ – Træk den højre anslagsskinne
15 helt ud.
venstre)
– Løft den justerbare anslags-
0°– 47° ≥ 45°
skinne væk opad.
(højre) (højre/
venstre)
Fastgørelse af emne (se Fig. G)
– Tryk emnet fast mod anslagsskinnen 14.
– Stik den medleverede skruetvinge 29 ind i en af de dertil
indrettede huller 37.
– Tilpas gevindstangen 52 til emnehøjdens skruetvinge.
– Spænd gevindstangen 52 fast og fastgør således emnet.
Indstilling af vandrette geringsvinkler
For at sikre at saven altid saver præcise snit er det vigtigt at
kontrollere el-værktøjets grundindstillinger og evt. indstille
det efter intensiv brug (se „Kontrol og indstilling af grund-
instillinger", side 113).
Indstilling af vandret standard-geringsvinkel (se Fig. H)
Savbordet er udstyret med hak 25 for hurtigere og mere præ-
cist at kunne indstille ofte benyttede geringsvinkler:
venstre
0°
45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°
– Løsne knoppen 21, hvis den skulle være spændt.
– Træk i armen 22 og drej savbordet 16, til det ønskede hak
til højre eller venstre.
højre
