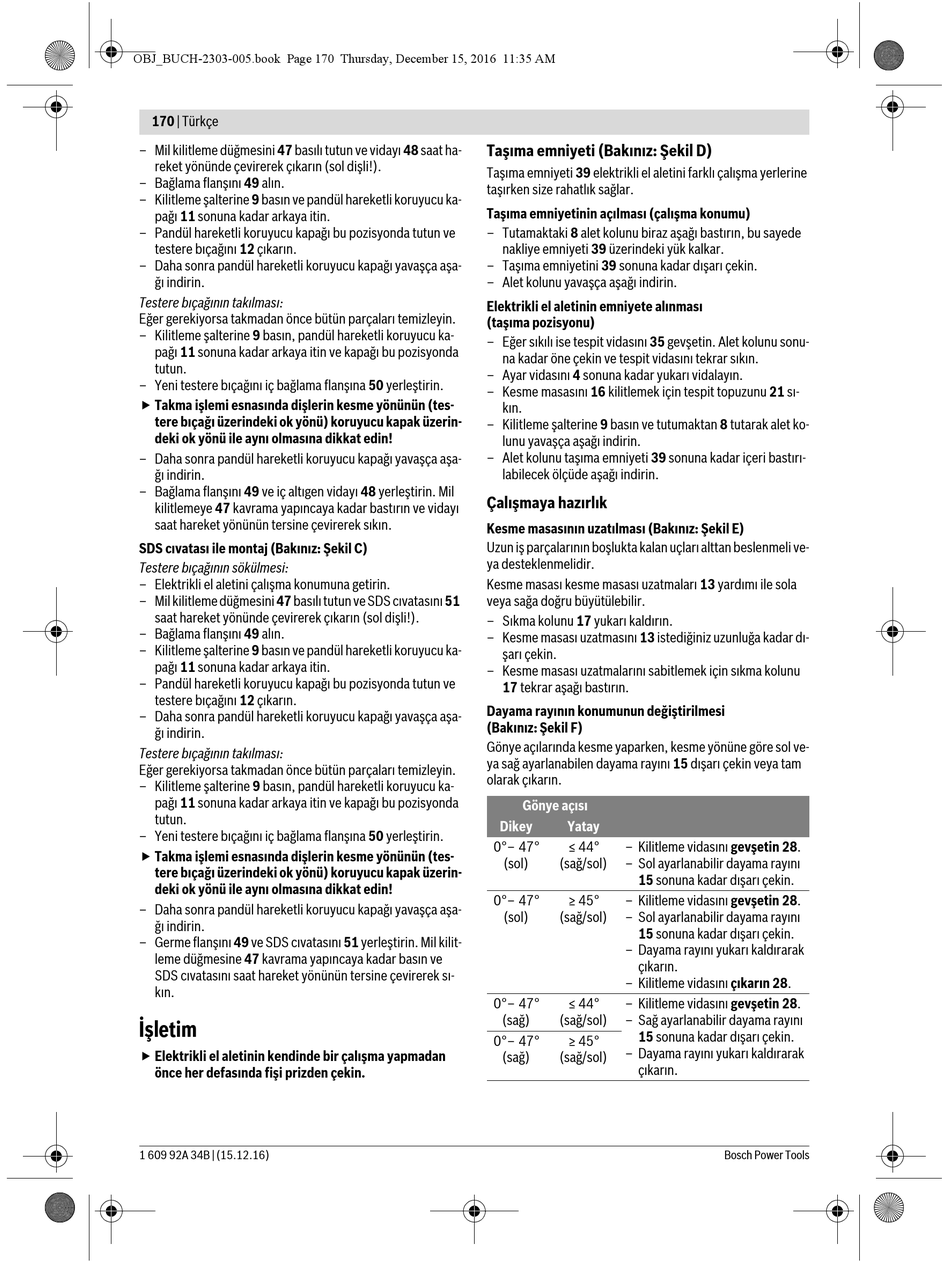

170 | Türkçe
– Mil kilitleme düğmesini 47 basılı tutun ve vidayı 48 saat ha-
reket yönünde çevirerek çıkarın (sol dişli!).
– Bağlama flanşını 49 alın.
– Kilitleme şalterine 9 basın ve pandül hareketli koruyucu ka-
pağı 11 sonuna kadar arkaya itin.
– Pandül hareketli koruyucu kapağı bu pozisyonda tutun ve
testere bıçağını 12 çıkarın.
– Daha sonra pandül hareketli koruyucu kapağı yavaşça aşa-
ğı indirin.
Testere bıçağının takılması:
Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.
– Kilitleme şalterine 9 basın, pandül hareketli koruyucu ka-
pağı 11 sonuna kadar arkaya itin ve kapağı bu pozisyonda
tutun.
– Yeni testere bıçağını iç bağlama flanşına 50 yerleştirin.
 Takma işlemi esnasında dişlerin kesme yönünün (tes-
tere bıçağı üzerindeki ok yönü) koruyucu kapak üzerin-
deki ok yönü ile aynı olmasına dikkat edin!
– Daha sonra pandül hareketli koruyucu kapağı yavaşça aşa-
ğı indirin.
– Bağlama flanşını 49 ve iç altıgen vidayı 48 yerleştirin. Mil
kilitlemeye 47 kavrama yapıncaya kadar bastırın ve vidayı
saat hareket yönünün tersine çevirerek sıkın.
SDS cıvatası ile montaj (Bakınız: Şekil C)
Testere bıçağının sökülmesi:
– Elektrikli el aletini çalışma konumuna getirin.
– Mil kilitleme düğmesini 47 basılı tutun ve SDS cıvatasını 51
saat hareket yönünde çevirerek çıkarın (sol dişli!).
– Bağlama flanşını 49 alın.
– Kilitleme şalterine 9 basın ve pandül hareketli koruyucu ka-
pağı 11 sonuna kadar arkaya itin.
– Pandül hareketli koruyucu kapağı bu pozisyonda tutun ve
testere bıçağını 12 çıkarın.
– Daha sonra pandül hareketli koruyucu kapağı yavaşça aşa-
ğı indirin.
Testere bıçağının takılması:
Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.
– Kilitleme şalterine 9 basın, pandül hareketli koruyucu ka-
pağı 11 sonuna kadar arkaya itin ve kapağı bu pozisyonda
tutun.
– Yeni testere bıçağını iç bağlama flanşına 50 yerleştirin.
 Takma işlemi esnasında dişlerin kesme yönünün (tes-
tere bıçağı üzerindeki ok yönü) koruyucu kapak üzerin-
deki ok yönü ile aynı olmasına dikkat edin!
– Daha sonra pandül hareketli koruyucu kapağı yavaşça aşa-
ğı indirin.
– Germe flanşını 49 ve SDS cıvatasını 51 yerleştirin. Mil kilit-
leme düğmesine 47 kavrama yapıncaya kadar basın ve
SDS cıvatasını saat hareket yönünün tersine çevirerek sı-
kın.
İşletim
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
1 609 92A 34B | (15.12.16)
Taşıma emniyeti (Bakınız: Şekil D)
Taşıma emniyeti 39 elektrikli el aletini farklı çalışma yerlerine
taşırken size rahatlık sağlar.
Taşıma emniyetinin açılması (çalışma konumu)
– Tutamaktaki 8 alet kolunu biraz aşağı bastırın, bu sayede
nakliye emniyeti 39 üzerindeki yük kalkar.
– Taşıma emniyetini 39 sonuna kadar dışarı çekin.
– Alet kolunu yavaşça aşağı indirin.
Elektrikli el aletinin emniyete alınması
(taşıma pozisyonu)
– Eğer sıkılı ise tespit vidasını 35 gevşetin. Alet kolunu sonu-
na kadar öne çekin ve tespit vidasını tekrar sıkın.
– Ayar vidasını 4 sonuna kadar yukarı vidalayın.
– Kesme masasını 16 kilitlemek için tespit topuzunu 21 sı-
kın.
– Kilitleme şalterine 9 basın ve tutumaktan 8 tutarak alet ko-
lunu yavaşça aşağı indirin.
– Alet kolunu taşıma emniyeti 39 sonuna kadar içeri bastırı-
labilecek ölçüde aşağı indirin.
Çalışmaya hazırlık
Kesme masasının uzatılması (Bakınız: Şekil E)
Uzun iş parçalarının boşlukta kalan uçları alttan beslenmeli ve-
ya desteklenmelidir.
Kesme masası kesme masası uzatmaları 13 yardımı ile sola
veya sağa doğru büyütülebilir.
– Sıkma kolunu 17 yukarı kaldırın.
– Kesme masası uzatmasını 13 istediğiniz uzunluğa kadar dı-
şarı çekin.
– Kesme masası uzatmalarını sabitlemek için sıkma kolunu
17 tekrar aşağı bastırın.
Dayama rayının konumunun değiştirilmesi
(Bakınız: Şekil F)
Gönye açılarında kesme yaparken, kesme yönüne göre sol ve-
ya sağ ayarlanabilen dayama rayını 15 dışarı çekin veya tam
olarak çıkarın.
Gönye açısı
Dikey Yatay
– Kilitleme vidasını gevşetin 28.
0°– 47° ≤ 44°
(sol) (sağ/sol) – Sol ayarlanabilir dayama rayını
15 sonuna kadar dışarı çekin.
– Kilitleme vidasını gevşetin 28.
0°– 47° ≥ 45°
(sol) (sağ/sol) – Sol ayarlanabilir dayama rayını
15 sonuna kadar dışarı çekin.
– Dayama rayını yukarı kaldırarak
çıkarın.
– Kilitleme vidasını çıkarın 28.
– Kilitleme vidasını gevşetin 28.
0°– 47° ≤ 44°
(sağ) (sağ/sol) – Sağ ayarlanabilir dayama rayını
15 sonuna kadar dışarı çekin.
0°– 47° ≥ 45°
– Dayama rayını yukarı kaldırarak
(sağ) (sağ/sol)
çıkarın.
