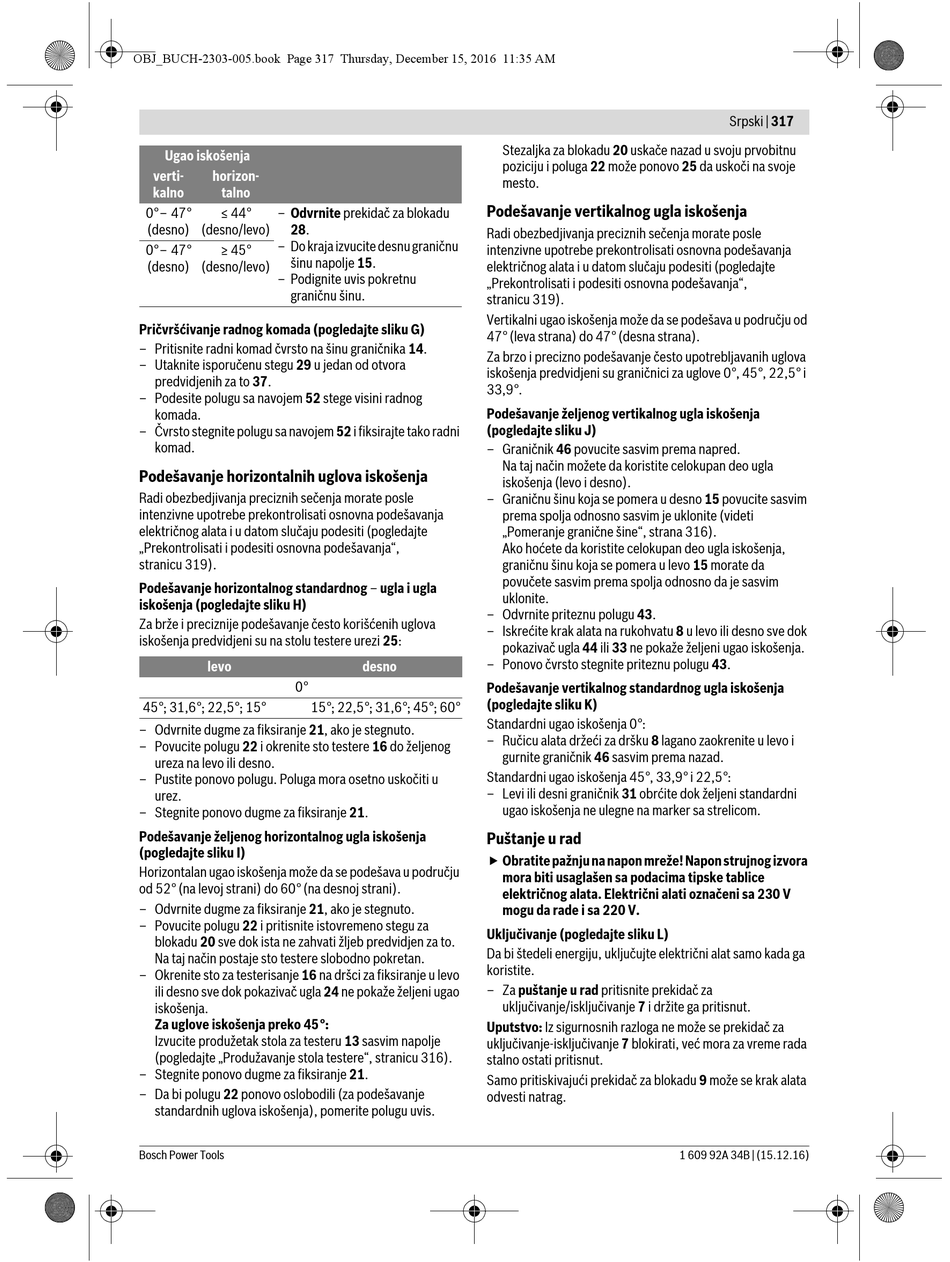

Ugao iskošenja
verti- horizon-
kalno talno
– Odvrnite prekidač za blokadu
0°– 47° ≤ 44°
28.
(desno) (desno/levo)
– Do kraja izvucite desnu graničnu
0°– 47° ≥ 45°
šinu napolje 15.
(desno) (desno/levo)
– Podignite uvis pokretnu
graničnu šinu.
Pričvršćivanje radnog komada (pogledajte sliku G)
– Pritisnite radni komad čvrsto na šinu graničnika 14.
– Utaknite isporučenu stegu 29 u jedan od otvora
predvidjenih za to 37.
– Podesite polugu sa navojem 52 stege visini radnog
komada.
– Čvrsto stegnite polugu sa navojem 52 i fiksirajte tako radni
komad.
Podešavanje horizontalnih uglova iskošenja
Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti (pogledajte
„Prekontrolisati i podesiti osnovna podešavanja",
stranicu 319).
Podešavanje horizontalnog standardnog – ugla i ugla
iskošenja (pogledajte sliku H)
Za brže i preciznije podešavanje često korišćenih uglova
iskošenja predvidjeni su na stolu testere urezi 25:
levo
0°
45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°
– Odvrnite dugme za fiksiranje 21, ako je stegnuto.
– Povucite polugu 22 i okrenite sto testere 16 do željenog
ureza na levo ili desno.
– Pustite ponovo polugu. Poluga mora osetno uskočiti u
urez.
– Stegnite ponovo dugme za fiksiranje 21.
Podešavanje željenog horizontalnog ugla iskošenja
(pogledajte sliku I)
Horizontalan ugao iskošenja može da se podešava u području
od 52° (na levoj strani) do 60° (na desnoj strani).
– Odvrnite dugme za fiksiranje 21, ako je stegnuto.
– Povucite polugu 22 i pritisnite istovremeno stegu za
blokadu 20 sve dok ista ne zahvati žljeb predvidjen za to.
Na taj način postaje sto testere slobodno pokretan.
– Okrenite sto za testerisanje 16 na dršci za fiksiranje u levo
ili desno sve dok pokazivač ugla 24 ne pokaže željeni ugao
iskošenja.
Za uglove iskošenja preko 45°:
Izvucite produžetak stola za testeru 13 sasvim napolje
(pogledajte „Produžavanje stola testere", stranicu 316).
– Stegnite ponovo dugme za fiksiranje 21.
– Da bi polugu 22 ponovo oslobodili (za podešavanje
standardnih uglova iskošenja), pomerite polugu uvis.
Bosch Power Tools
Stezaljka za blokadu 20 uskače nazad u svoju prvobitnu
poziciju i poluga 22 može ponovo 25 da uskoči na svoje
mesto.
Podešavanje vertikalnog ugla iskošenja
Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti (pogledajte
„Prekontrolisati i podesiti osnovna podešavanja",
stranicu 319).
Vertikalni ugao iskošenja može da se podešava u području od
47° (leva strana) do 47° (desna strana).
Za brzo i precizno podešavanje često upotrebljavanih uglova
iskošenja predvidjeni su graničnici za uglove 0°, 45°, 22,5° i
33,9°.
Podešavanje željenog vertikalnog ugla iskošenja
(pogledajte sliku J)
– Graničnik 46 povucite sasvim prema napred.
Na taj način možete da koristite celokupan deo ugla
iskošenja (levo i desno).
– Graničnu šinu koja se pomera u desno 15 povucite sasvim
prema spolja odnosno sasvim je uklonite (videti
„Pomeranje granične šine", strana 316).
Ako hoćete da koristite celokupan deo ugla iskošenja,
graničnu šinu koja se pomera u levo 15 morate da
povučete sasvim prema spolja odnosno da je sasvim
uklonite.
– Odvrnite priteznu polugu 43.
– Iskrećite krak alata na rukohvatu 8 u levo ili desno sve dok
pokazivač ugla 44 ili 33 ne pokaže željeni ugao iskošenja.
– Ponovo čvrsto stegnite priteznu polugu 43.
desno
Podešavanje vertikalnog standardnog ugla iskošenja
(pogledajte sliku K)
Standardni ugao iskošenja 0°:
– Ručicu alata držeći za dršku 8 lagano zaokrenite u levo i
gurnite graničnik 46 sasvim prema nazad.
Standardni ugao iskošenja 45°, 33,9° i 22,5°:
– Levi ili desni graničnik 31 obrćite dok željeni standardni
ugao iskošenja ne ulegne na marker sa strelicom.
Puštanje u rad
 Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima tipske tablice
električnog alata. Električni alati označeni sa 230 V
mogu da rade i sa 220 V.
Uključivanje (pogledajte sliku L)
Da bi štedeli energiju, uključujte električni alat samo kada ga
koristite.
– Za puštanje u rad pritisnite prekidač za
uključivanje/isključivanje 7 i držite ga pritisnut.
Uputstvo: Iz sigurnosnih razloga ne može se prekidač za
uključivanje-isključivanje 7 blokirati, već mora za vreme rada
stalno ostati pritisnut.
Samo pritiskivajući prekidač za blokadu 9 može se krak alata
odvesti natrag.
